Bảng Tra Kích Thước Đường Ống Inox Chuẩn Từ DN15 Đến DN600 (Chuẩn ASME/ANSI) Leave a comment

Trong quá trình thiết kế, thi công đường ống công nghiệp, việc sử dụng một bảng tra kích thước đường ống inox chuẩn xác là vô cùng quan trọng đối với kỹ sư và bộ phận thu mua, không ít nhân viên Thu mua và Kỹ sư trẻ gặp phải tình huống trớ trêu: đặt mua ống hoặc van “Phi 21” nhưng khi giao hàng đến công trình lại lắp không vừa vào phụ kiện!

Nguyên nhân cốt lõi nằm ở việc nhầm lẫn giữa các chuẩn định danh kích thước đường ống. Để giải quyết triệt để vấn đề này, việc trang bị một bảng tra kích thước đường ống inox chuẩn xác là vô cùng cần thiết đối với mỗi kỹ sư và nhân viên thu mua.

Bài viết này từ Công Ty TNHH Kỹ Thuật GAAD sẽ giải mã chi tiết các thuật ngữ trên, đồng thời cung cấp Bảng tra kích thước đường ống Inox chuẩn quốc tế (ASME B36.10/B36.19) từ DN15 đến DN600 giúp bạn tra cứu chính xác, chọn đúng van và phụ kiện ngay từ lần đầu tiên!

I. Giải Mã Các Thuật Ngữ Kích Thước Đường Ống Inox (Tránh Mua Nhầm Quy Cách)

Để chọn đúng van bi, mặt bích hay khớp nối inox, việc đầu tiên là cần hiểu rõ ý nghĩa thực sự của từng thông số kỹ thuật:

1. DN (Nominal Diameter – Đường kính danh nghĩa)

• Đơn vị: Milimét (mm).

• Bản chất: DN là ký hiệu quy ước đại diện cho kích thước kích thước bên trong của ống, không phải là đường kính đo thực tế bằng thước kẹp.

• Ví dụ: Ống DN15 không có nghĩa là đường kính ngoài hay đường kính trong đúng bằng 15mm.

2. NPS / Inch (Nominal Pipe Size)

• Đơn vị: Inch (ký hiệu “).

• Bản chất: Đây là hệ thống kích thước chuẩn của Bắc Mỹ dùng cho đường ống áp lực ở nhiệt độ và áp suất cao/thấp (ví dụ: 1/2″, 3/4″, 1″, 2″…).

3. OD / Phi ($\Phi$ – Outside Diameter – Đường kính ngoài thực tế)

• Đơn vị: Milimét (mm).

• Bản chất: Đây là thông số quan trọng nhất! Là kích thước đường kính ngoài đo thực tế của ống.

• Lưu ý quan trọng: Tất cả các phụ kiện như mặt bích, van bi, tê, co ren/hàn… đều được chế tạo dựa trên kích thước đường kính ngoài ($OD$) này.

4. ID (Inside Diameter) & Độ dày SCH (Schedule)

• Đường kính trong ($ID$): Quyết định lưu lượng chất lỏng hoặc khí chảy qua ống.

• Độ dày thành ống (SCH – Schedule): Các chuẩn phổ biến trong ngành inox công nghiệp là SCH5S, SCH10S, SCH40S, SCH80S.

• Quy tắc vàng: Với cùng một kích thước $DN$, đường kính ngoài ($OD$) luôn cố định. Khi độ dày $SCH$ tăng lên, đường kính trong ($ID$) sẽ thu nhỏ lại.

II. Bảng Tra Kích Thước Đường Ống Inox Chuẩn Kỹ Thuật (DN15 – DN600)

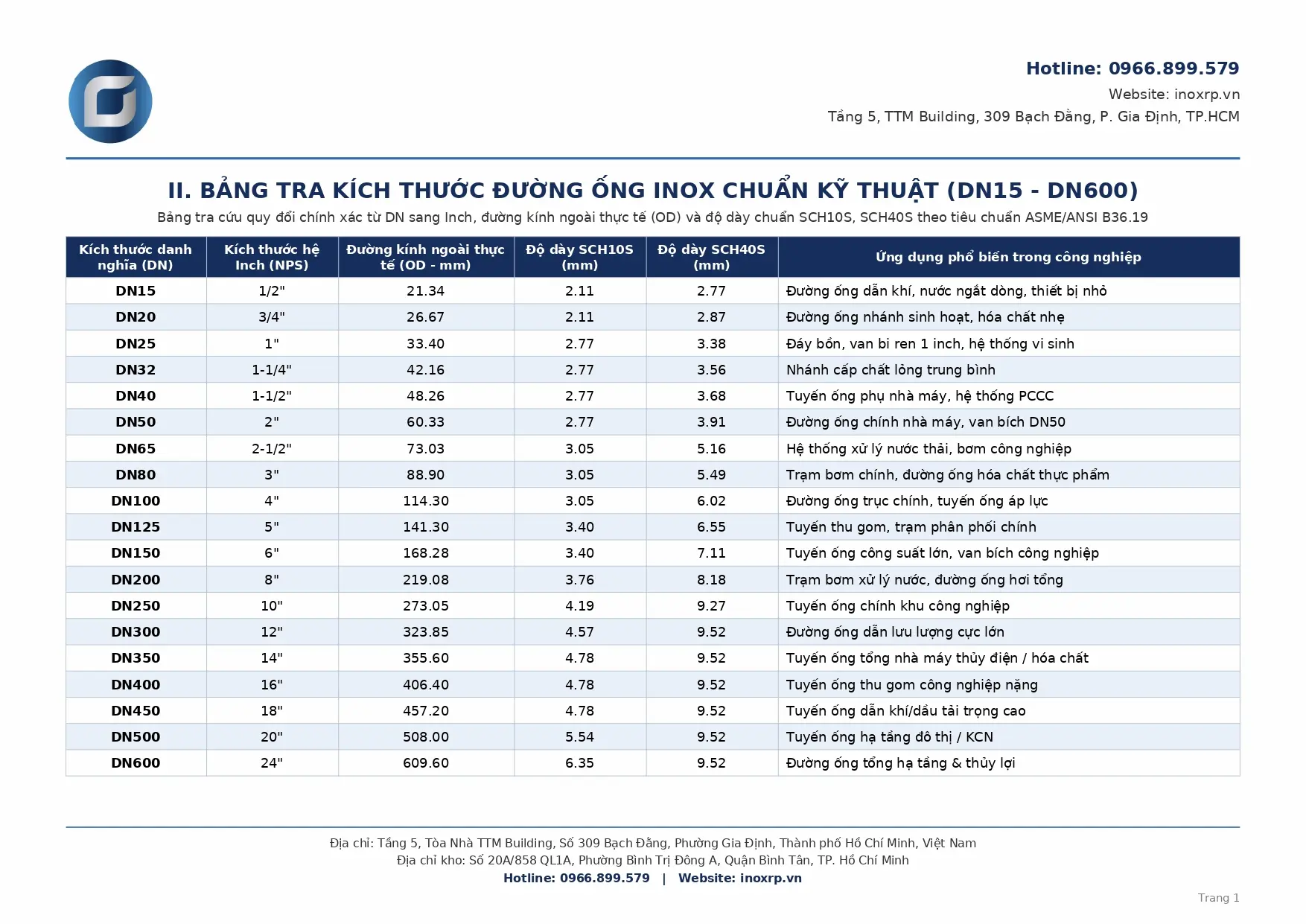

Dưới đây là bảng tra kích thước đường ống inox quy đổi chính xác từ DN sang Inch, đường kính ngoài thực tế (OD) và độ dày chuẩn SCH10S, SCH40S theo tiêu chuẩn ASME/ANSI B36.19:

III. Mẹo Bỏ Túi Cho Bộ Phận Thu Mua & Kỹ Sư Công Trình

Để quá trình đặt hàng phụ kiện van và đường ống diễn ra suôn sẻ, hãy lưu lại 2 lưu ý quan trọng sau:

1. Luôn kiểm tra Datasheet đường kính ngoài (OD) và độ dày (SCH)

Thay vì chỉ ghi chung chung “Van bi DN25” hay “Mặt bích DN50” trong đơn đặt hàng, bộ phận thu mua nên yêu cầu nhà cung cấp gửi rõ Bảng thông số kỹ thuật (Datasheet) ghi chính xác đường kính ngoài $OD$ và chuẩn độ dày $SCH$ hoặc áp lực làm việc ($PN10, PN16, Class 150…$).

2. Tránh lỗi nhầm lẫn kinh điển: Pipe (Ống công nghiệp) vs. Tube (Ống vi sinh/trang trí)

• Ống đúc / Ống hàn công nghiệp (Pipe): Được sản xuất theo chuẩn danh nghĩa DN/NPS.

  • Ví dụ: Ống DN25 thì đường kính ngoài thực tế $OD$ là 33.4mm.

• Ống trang trí / Ống vi sinh (Tube): Được sản xuất với đường kính ngoài đúng bằng con số thể hiện.

  • Ví dụ: Ống Tube Phi 25.4mm thì đường kính ngoài thực tế $OD$ đúng chuẩn bằng 25.4mm.

Cảnh báo: Mua nhầm van hay phụ kiện của hệ Pipe lắp cho hệ Tube (hoặc ngược lại) là nguyên nhân hàng đầu dẫn đến việc xô lệch kích thước, không thể hàn nối hoặc siết ren!
