Van mặt bích inox

Van mặt bích là dòng van vô cùng phổ biến trong các hệ thống đường ống inox hiện nay. Dòng van này không chỉ đa dạng về kích thước và quy cách mà mức giá cũng rất cạnh tranh. Tham khảo ngay bài viết dưới đây của chúng tôi để biết cấu tạo, phân loại và ứng dụng của van mặt bích trong thực tế thế nào nhé!

Van mặt bích inox là gì?

Van mặt bích inox thực chất là một loại thiết bị dùng để điều tiết dòng chảy của hệ thống đường ống inox. Loại văn này được thiết kế với 2 mặt bích ở 2 đầu kết nối với đường ống bằng bulong. Van mặt bích được sản xuất trên công nghệ hiện đại đáp ứng các tiêu chuẩn quốc tế như: ANSI, BS, DIN và JIS…

Sản phẩm được làm từ inox 201, inox 304 và inox 316 có khả năng chống gỉ sét và chống ăn mòn hóa học tốt. Van mặt bích inox có thể sử dụng trong môi trường có nhiệt độ và áp lực cao mà vẫn đảm bảo an toàn.

Thông số kỹ thuật

Tên sản phẩm: Van mặt bích

Chất liệu: inox 201, inox 304 và inox 316

Kích thước: DN20 – DN1500

Áp lực làm việc: PN10 – PN25

Nhiệt độ làm việc: 0 – 180 độ

Kiểu điều khiển: Tay quay, điều khiển điện, điều khiển khí nén

Cấu tạo của van mặt bích inox

Van mặt bích có cấu tạo bao gồm rất nhiều bộ phân phức tạp. Dưới đây là thông tin về một số bộ phận:

• Thân van được làm từ inox cao cấp có độ cứng chắc cao giúp bảo vệ các bộ phận bên trong van.
• Mặt bích là bộ phận chính dùng để kết nối van với đường ống. Có 2 dạng đĩa tròn hoặc đĩa vuông với các lỗ bulong được khoan đều xung quanh.
• Gioăng được làm từ cao su lưu hóa hay kim loại mềm dùng để lắp đặt ở phía chính giữa đĩa van và thân van giúp ngăn chặn sự rò rỉ của lưu chất.
• Đĩa van có chức năng đóng/mở van giúp ngăn chặn/cho phép dòng lưu chất đi qua van.
• Trục van được dùng để kết nối với tay hoặc bộ điều khiển để đóng/mở van.
• Bộ phận điều khiển có thể là tay gạt, bộ điều khiển bằng điện hoặc khí nén giúp cho người dùng có thể điều khiển van một cách dễ dàng hơn.

Ưu điểm nổi bật của van mặt bích inox

Van mặt bích inox có nhiều ưu điểm nổi bật về thiết kế cũng như độ bền. Sản phẩm này hiện nay được sử dụng trong rất nhiều các hệ thống đường ống khác nhau. Dưới đây là những ưu điểm nổi bật của sản phẩm cho các bạn tham khảo:

• Kích thước đa dạng: Van mặt bích inox có kích cỡ đa dạng từ DN20 – DN1500. Sản phẩm có thể sử dụng trong các hệ thống đường ống có kích cỡ khác nhau từ nhỏ đến lớn.
• Kết nối chặt chẽ: Kết nối mặt bích theo tiêu chuẩn quốc tế đảm bảo độ kín khít và chắc chắn cao. Giảm nguy cơ rò rỉ lưu chất trong hệ thống.
• Thi công lắp đặt và bảo dưỡng dễ dàng: Van mặt bích có thiết kế đơn giản dễ dàng lắp đặt và tháo ra trong quá trình bảo dưỡng.
• Ứng dụng linh hoạt: Van mặt bích inox hiện đang được sử dụng rất rộng rãi trong các ngành công nghiệp từ xử lý nước thải, sản xuất hóa chất, dầu khí cho đến chế biến thực phẩm, dược phẩm…

Tìm hiểu về các loại mặt bích inox phổ biến trên thị trường

Để đáp ứng nhu cầu sử dụng của khách hàng, van mặt bích inox có rất nhiều chủng loại khác nhau. Tùy theo kích thước và yêu cầu của hệ thống mà các bạn hãy lựa chọn loại phù hợp. Dưới đây là thông tin về một số loại cho các bạn tham khảo:

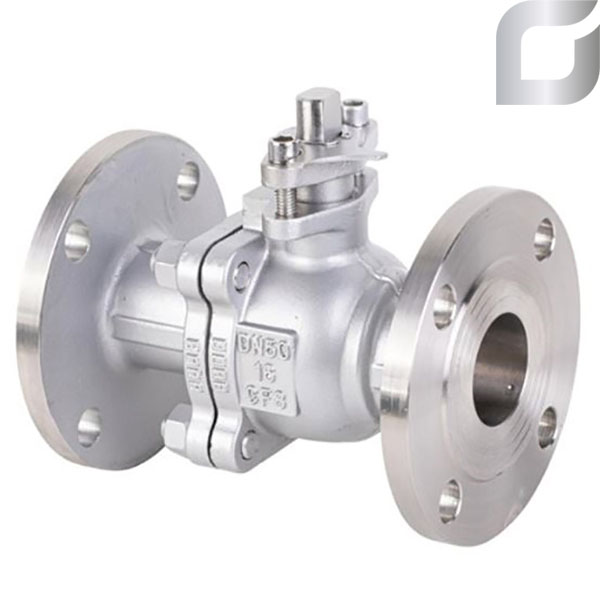

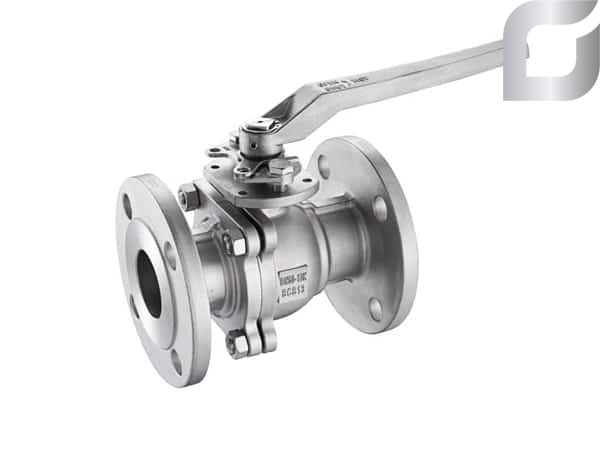

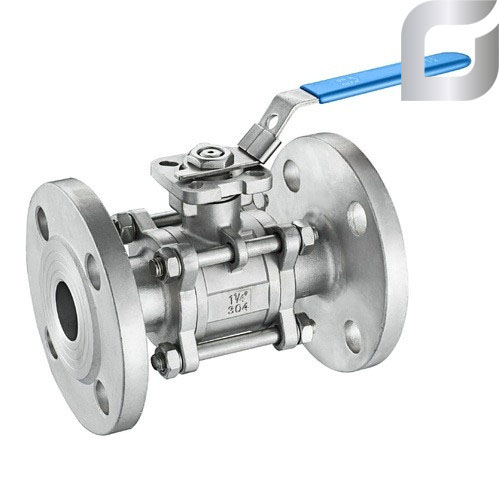

Van bi mặt bích inox

Van bi mặt bích inox có cấu tạo tương tự van bi thông thường. Nhưng điểm khác là sản phẩm có phần đĩa van là dạng 1 viên bi tròn được đục 1 lỗ xuyên tâm thông từ đầu này sang đầu kia. Và cửa van sẽ chịu trách nhiệm đóng/mở van giúp lưu chất có thể đi qua hay chặn dòng lưu chất lại.

Van bướm mặt bích inox

Van bướm mặt bích inox là loại có phần đĩa van được thiết kế như hình cánh bướm giúp hỗ trợ điều tiết dòng chảy trong hệ thống. Khác với van bi, van bướm có thêm lớp gioăng bằng cao su được gắn trực tiếp vào mặt bích giúp gia tăng độ kín khít cho kết nối chắc chắn hơn.

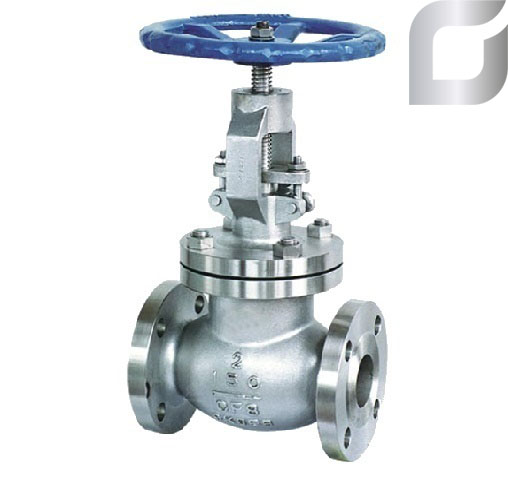

Van cầu mặt bích

Van cầu mặt bích có nhiều hình dạng như: dấu ngã, chữ Y, dạng bầu và dạng góc. Cấu tạo của van cầu mặt bích bao gồm: một vách ngăn chia bên trong thân van ra làm 2 ngăn. Trên vách ngăn sẽ có 1 lỗ khoét gọi là ghế van có vai trò đóng/mở van để kiểm soát dòng lưu chất.

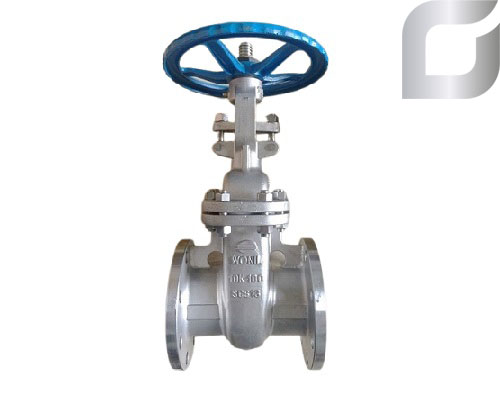

Van cửa mặt bích inox

Van cửa mặt bích hay còn gọi là van cổng lắp bích. Thân van được đúc liền với 2 mặt bích để tạo sự kết nối chắc chắn. Cánh van được thiết kế di chuyển từ trên xuống dưới để đóng van. Và ngược lại khi cánh van di chuyển từ dưới lên trên sẽ giúp mở van. Thiết kế đặc biệt này đã giúp cho van có thể đóng hoặc mở hoàn toàn cho phép lưu chất chảy qua mà không bị cản trở.

Báo giá van mặt bích theo từng loại

Giá của van mặt bích chịu ảnh hưởng của nhiều yếu tố như: kích thước, chủng loại, tiêu chuẩn sản xuất và thương hiệu….Dưới đây chúng tôi sẽ báo giá một số dòng van mặt bích cho các bạn tham khảo:

• Van bi mặt bích inox DN15 – DN150 có mức giá từ 800.000 VNĐ – 10.000.000 VNĐ/1 chiếc.
• Van cổng mặt bích inox DN50 – DN200 có mức giá từ 1.600.000 VNĐ – 8.000.000 VNĐ/1 chiếc.
• Van bướm mặt bích inox DN50 – DN200 có mức giá từ 1.000.000 VNĐ – 10.000.000 VNĐ/1 chiếc.
• Van cầu mặt bích inox có mức giá từ 2.500.000 VNĐ/1 chiếc.

Lưu ý: Các bạn muốn có báo giá chính xác nhất phải liên hệ trực tiếp với các nhà cung cấp và đưa ra yêu cầu chi tiết về chủng loại, kích thước và tiêu chuẩn.

Nên mua van mặt bích inox ở đâu uy tín?

Công ty TNHH Kỹ Thuật GAAD tự hào là một trong những đơn vị cung cấp van mặt bích inox uy tín và đảm bảo chất lượng. Các sản phẩm do chúng tôi cung cấp đều là hàng chính hãng được nhập trực tiếp từ nhà sản xuất, đáp ứng tiêu chuẩn kỹ thuật khắt khe.

Không chỉ cung cấp sản phẩm chất lượng, GAAD còn có đội ngũ nhân viên giàu kinh nghiệm hỗ trợ khách hàng tận tình. Khách hàng mua van mặt bích inox của công ty sẽ được bảo hành dài hạn và hỗ trợ bảo trì nhanh chóng.

Nếu các bạn có nhu cầu mua van mặt bích inox cho nhà máy, xưởng sản xuất với số lượng lớn. Hãy liên hệ với chúng tôi qua số hotline để được báo giá và hỗ trợ giao hàng miễn phí nhé!

CO/CQ đầy đủ theo lô, xem mẫu CO/CQ tại đây.
