Y lọc mặt bích

Y lọc mặt bích là thiết bị lọc cặn bẩn quan trọng, giúp bảo vệ van, máy bơm và thiết bị đo trên hệ thống đường ống áp lực cao, kích thước lớn. Bài viết phân tích cấu tạo, nguyên lý hoạt động, các loại y lọc mặt bích theo vật liệu và tiêu chuẩn, cùng tiêu chí chọn phù hợp và kinh nghiệm chọn nhà cung cấp uy tín, có chứng chỉ kỹ thuật, báo giá minh bạch, bảo hành rõ ràng.

>>>Tham khảo: Van mặt bích inox

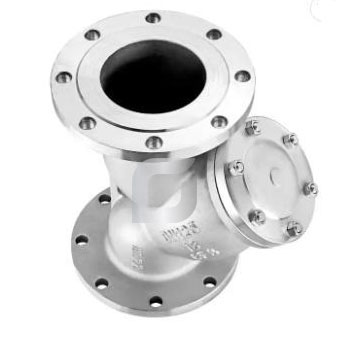

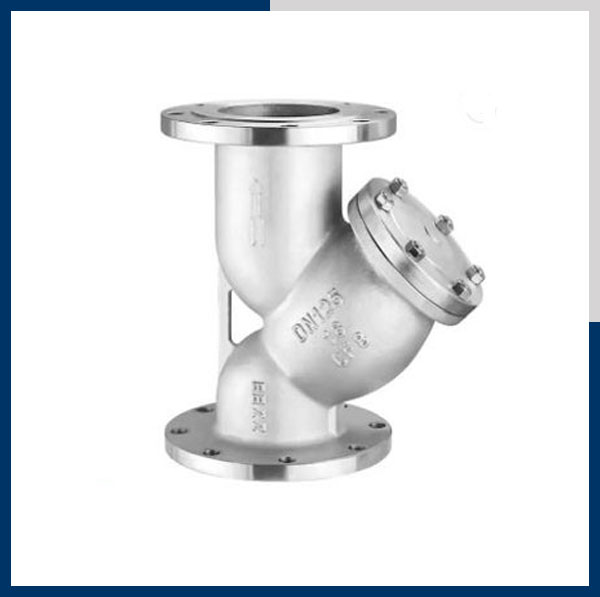

Y lọc mặt bích inox được sử dụng để lọc rác và cặn bẩn trong các hệ thống đường ống dẫn nước, hóa chất và dầu khí…

Tổng quan về y lọc mặt bích trên đường ống

Y lọc mặt bích là loại van Y-Strainer có 2 đầu kết nối dạng mặt bích, dùng để lọc cặn bẩn và bảo vệ van, máy bơm, thiết bị đo trên các hệ thống áp lực cao, đường ống có kích thước DN lớn. Phần này giúp người đọc nhận diện rõ khái niệm, phân biệt với các kiểu nối khác và biết khi nào bắt buộc phải dùng y lọc mặt bích thay vì các loại lọc thông thường.

Khái niệm và sự khác biệt với các kiểu nối khác

Y lọc mặt bích là thiết bị lọc dạng chữ Y có 2 đầu kết nối mặt bích, giúp giữ lại rác, cặn, hạt bụi khỏi dòng chất lỏng, khí, hơi trước khi chúng đi tới thiết bị phía sau.

So với kết nối ren hay hàn, mặt bích kín khít hơn, chịu được áp lực cao hơn và dễ tháo lắp khi cần bảo dưỡng. Đây là lý do y lọc mặt bích thường được chọn cho đường ống DN lớn trong các hệ thống công nghiệp nặng.

Cơ chế lọc cặn bảo vệ van, bơm và thiết bị đo

Dòng chất lỏng hoặc khí đi vào y lọc, đi qua lưới lọc, cặn rắn lớn bị giữ lại trên bề mặt lưới, phần dòng sạch tiếp tục di chuyển tới van điều khiển, đồng hồ đo và máy bơm.

Việc loại bỏ cặn ngay từ đầu giúp giảm nguy cơ tắc nghẽn, kẹt van, xước buồng bơm, nhờ đó giảm chi phí bảo trì và hạn chế thời gian dừng hệ thống ngoài kế hoạch.

Khi nào bắt buộc phải dùng y lọc mặt bích

Y lọc mặt bích gần như là giải pháp bắt buộc trên các đường ống DN lớn, áp lực cao, nơi kết nối ren không đảm bảo độ kín và độ bền cần thiết.

Trong hệ thống cấp nước, PCCC, HVAC, nồi hơi, dầu khí và hóa chất, y lọc mặt bích thường được lắp ở đầu tuyến, trước máy bơm, để bảo vệ toàn bộ hệ thống theo đúng yêu cầu an toàn vận hành.

Cấu tạo của y lọc mặt bích inox

Y lọc mặt bích gồm các thành phần chính là thân van chữ Y, lưới lọc, mặt bích kết nối, nắp xả cặn cùng bộ bulông và gioăng làm kín, mỗi thành phần đảm nhận một vai trò riêng trong quá trình lọc. Hiểu rõ cấu tạo giúp người đọc chọn đúng vật liệu, đúng tiêu chuẩn mặt bích và xác định vị trí lắp đặt, vệ sinh phù hợp cho từng hệ thống.

Thân van và hình dạng chữ Y đặc trưng

Thân van được đúc bằng gang, thép, inox hoặc đồng với hình dạng chữ Y đặc trưng, trong đó một nhánh là đường dòng chính, nhánh còn lại chứa lưới lọc.

Thiết kế này cho phép cặn rơi xuống đáy nhánh mà không cản trở quá nhiều lưu lượng. Vật liệu thân quyết định trực tiếp độ bền cơ học, khả năng chịu áp, chịu nhiệt và chống ăn mòn của y lọc mặt bích, từ đó quyết định phạm vi ứng dụng phù hợp.

Lưới lọc và thông số mắt lưới

Lưới lọc thường làm bằng inox 304 hoặc 316, có kích thước mắt lưới xác định để giữ lại cặn rắn lớn hơn kích thước lỗ, cho phần lưu chất sạch đi tiếp qua đường ống.

Mật độ mắt lưới là tiêu chí kỹ thuật quan trọng cần cân nhắc kỹ. Lưới quá nhỏ sẽ bám cặn nhanh và tắc cục bộ, còn lưới quá lớn sẽ không giữ được cặn nhỏ, khiến thiết bị phía sau dễ hư hỏng.

Mặt bích kết nối, bulông và gioăng làm kín

Hai đầu thân y lọc được gia công mặt bích theo tiêu chuẩn JIS, ANSI, DIN hoặc BS, kết nối với mặt bích đường ống bằng bộ bulông, ê-cu và gioăng để tạo liên kết kín khít.

Tiêu chuẩn mặt bích luôn gắn liền với mức áp suất danh định như PN10 hay PN16. Chọn sai tiêu chuẩn hoặc sai đường kính mặt bích sẽ gây khó khăn khi lắp đặt, rò rỉ và mất an toàn vận hành, nên cần kiểm tra kỹ ngay từ giai đoạn thiết kế.

Nắp xả cặn và vị trí thuận tiện vệ sinh

Nắp xả cặn nằm ở cuối nhánh chứa lưới lọc, có thể tháo ra để vệ sinh lưới và xả cặn định kỳ, thường dùng mặt bích nhỏ hoặc ren kết nối kèm gioăng làm kín.

Vị trí lắp đặt nắp xả cặn cần có không gian mở nắp thuận tiện, không bị vật cản xung quanh. Đây là chi tiết dễ bị bỏ qua nhưng ảnh hưởng lớn đến thời gian bảo dưỡng y lọc mặt bích trong thực tế.

Sơ đồ minh họa cấu tạo của y lọc inox.

Nguyên lý hoạt động của y lọc mặt bích

Phần này trình bày cách dòng lưu chất đi qua thân y lọc chữ Y, cách cặn bẩn bị giữ lại trên lưới và lý do thiết kế này vừa lọc hiệu quả vừa giữ lưu lượng, áp lực ở mức chấp nhận được. Hiểu nguyên lý giúp người đọc dự đoán mức suy giảm áp lực, tần suất vệ sinh lưới và tác động của việc chọn mắt lưới sai kích thước.

Đường đi của lưu chất qua thân lọc chữ Y

Dòng chất lỏng, khí hoặc hơi đi vào y lọc qua đầu vào, gặp lưới lọc đặt nghiêng trong nhánh phụ của thân chữ Y rồi tiếp tục đi ra đầu ra.

Cặn lớn bị giữ lại trên bề mặt lưới và rơi xuống đáy nhánh. Thiết kế chữ Y giúp giảm tổn thất áp suất và hạn chế tạo điểm xoáy mạnh, phù hợp với dải lưu lượng lớn trên hệ thống công nghiệp.

Cân bằng giữa lọc hiệu quả và duy trì lưu lượng

Kích thước mắt lưới được chọn phù hợp sẽ chỉ giữ cặn có kích thước lớn, cho phép phần lớn lưu chất đi qua mà không gây cản trở đáng kể.

Nếu mắt lưới quá nhỏ, tốc độ bám cặn tăng nhanh, gây tắc và tăng tổn thất áp. Ngược lại, mắt lưới quá lớn sẽ không giữ được cặn nhỏ, khiến thiết bị phía sau bị ảnh hưởng, vì vậy tiêu chí chọn mắt lưới luôn cần cân bằng cả hai yếu tố này.

Ảnh hưởng của tần suất vệ sinh lưới lọc

Nếu không vệ sinh định kỳ, cặn sẽ phủ kín bề mặt lưới, làm tăng tổn thất áp và giảm lưu lượng, thậm chí gây hư hại máy bơm do dòng chảy bị cản trở quá mức.

Người vận hành nên xây dựng lịch vệ sinh phù hợp với mức độ cặn thực tế trong lưu chất và áp lực làm việc của hệ thống, đồng thời chọn vị trí lắp đặt thuận tiện để rút ngắn thời gian dừng máy khi bảo dưỡng.

Bảng kích thước y lọc mặt bích

Size		L	H	D	T	Z-φd
½’’	15	120	75	89	11.1	4-15.7
¾’’	20	140	75	98	11.1	4-15.7
1’’	25	150	100	108	11.1	4-15.7
1 ½’’	40	190	120	127	14.3	4-15.7
2’’	50	210	140	152	15.9	4-19.1
2 ½’’	65	250	175	178	17.5	4-19.1
3’’	80	280	196	190	19.1	4-19.1
4’’	100	340	244	229	23.9	8-19.1
5’’	125	380	277	254	23.9	8-22.4
6’’	150	420	320	279	25.4	8-22.4
8’’	200	500	390	343	28.6	8-22.4

Tại sao nên sử dụng y lọc mặt bích inox?

Hiện nay, y lọc mặt bích inox đã trở thành bộ phận không thể thiếu trong các hệ thống đường ống công nghiệp và dân dụng. Sản phẩm được ưa chuộng sử dụng nhờ sở hữu những ưu điểm vượt trội sau:

Khả năng chống ăn mòn hóa học và oxy hóa tốt

Y lọc mặt bích inox 304 và 316 có khả năng chống oxy hóa cao, chống gỉ sét và bảo vệ bề mặt sản phẩm luôn sáng bóng. Đặc biệt, y lọc inox 316 có khả năng chống ăn mòn hóa học tốt nên có thể sử dụng trong môi trường chứa hóa chất hay nước biển.

Độ bền cơ học cao

Inox là chất liệu có độ cứng chắc và độ bền bỉ rất tốt. Sản phẩm có khả năng chịu được lực tác động mạnh mà không bị biến dạng. Hiện nay, y lọc mặt bích inox thường sử dụng trong những môi trường có nhiệt độ và áp suất lớn mà không bị biến dạng.

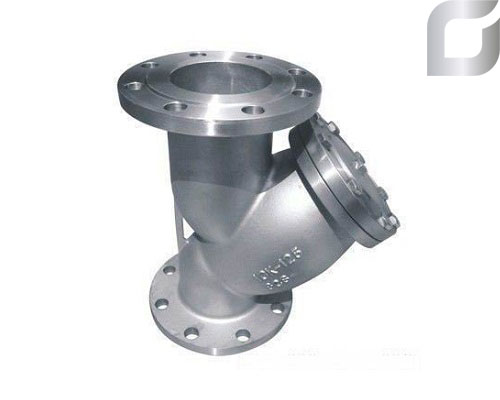

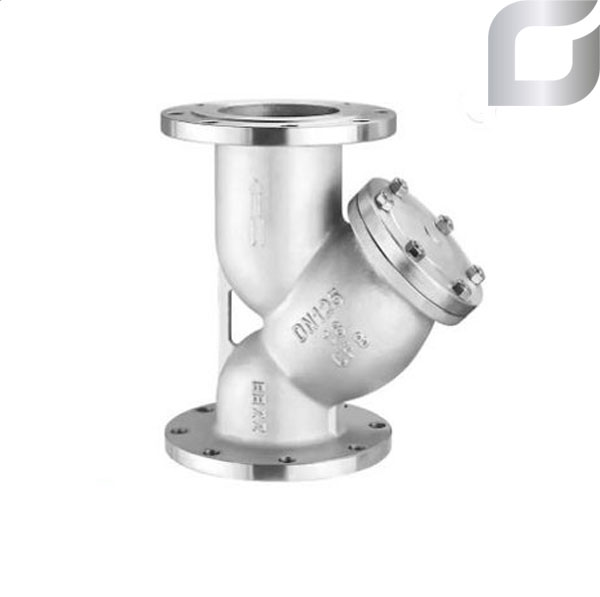

Y lọc mặt bích inox cứng chắc có độ bền cơ học cao.

Hiệu quả lọc tối ưu, phạm vi ứng dụng rộng rãi

Phần lưới lọc của sản phẩm được thiết kế chính xác giúp loại bỏ các tạp chất và cặn bẩn trong lưu chất sạch sẽ. Điều này sẽ góp phần bảo vệ các thiết bị như: máy bơm, van, đồng hồ đo lưu lượng không bị hư hỏng và hạn chế tình trạng tắc nghẽn trong hệ thống.

Hiện nay, y lọc mặt bích inox đã trở thành bộ phận không thể thiếu trong nhiều hệ thống đường ống vận chuyển nhiều lưu chất khác nhau từ: nước, xăng dầu cho đến khí nén, hơi nước nóng…

Thiết kế thông minh, lắp đặt đơn giản

Thiết kế thông minh giúp tạo ra kết nối kín khít và chắc chắn với hệ thống đường ống, chống rò rỉ lưu chất hiệu quả. Sản phẩm được trang bị phần nắp đậy hoặc van xả đáy cho phép việc tháo lắp lưới lọc để vệ sinh, thay thế nhanh chóng và thuận tiện. Từ đó giảm thời gian chết của hệ thống, tiết kiệm công sức của công nhân.

Các ứng dụng thực tế của lọc chữ y mặt bích inox

Lọc chữ Y là bộ phận không thể thiếu trong các hệ thống đường ống công nghiệp. Nhất là các hệ thống đường ống lớn có lưu lượng dòng chảy cao và chứa nhiều tạp chất. Dưới đây là một số ứng dụng thực tế của sản phẩm cho các bạn tham khảo:

• Hệ thống cấp thoát nước sạch dùng để lọc cặn bẩn có trong nước sinh hoạt cung cấp cho người dân sử dụng.
• Hệ thống xử lý nước thải công nghiệp dùng để lọc tạp chất và tác có trong nước thải trước khi đưa ra bên ngoài.
• Hệ thống đường ống trong nhà máy sản xuất dầu khí giúp lọc dầu khí, nhiên liệu trước khi đưa vào hệ thống.
• Hệ thống HVAC được sử dụng để lọc nước tuần hoàn trong hệ thống điều hòa, Chiller.
• Hệ thống đường ống cấp nước trong quá trình sản xuất thực phẩm và đồ uống. Lọc sạch tạp chất có trong nước đảm bảo vệ sinh an toàn thực phẩm…

Tiêu chí kỹ thuật khi chọn y lọc mặt bích

Phần này xây dựng khung tiêu chí kỹ thuật để chọn y lọc mặt bích gồm vật liệu, kích thước danh nghĩa DN, áp suất làm việc, nhiệt độ, môi trường sử dụng, kích thước mắt lưới và tiêu chuẩn kết nối. Khung tiêu chí này giúp người đọc chuyển từ hiểu lý thuyết sang áp dụng thực tế, tránh những sai lầm thường gặp khi mua sản phẩm.

Chọn vật liệu theo môi trường lưu chất và lắp đặt

Nên dùng gang cho nước sạch với áp lực vừa, dùng inox cho nước biển hoặc khí ăn mòn, dùng thép cho hơi và khí ở nhiệt độ, áp suất cao, còn đồng phù hợp với hệ thống nhỏ, đặc thù.

Ngoài lưu chất bên trong, cần xem xét môi trường bên ngoài như độ ẩm, muối, khí công nghiệp. Tránh dùng y lọc gang mặt bích trong môi trường axit hoặc nhiều muối vì dễ han gỉ nhanh hơn bình thường.

Xác định kích thước danh nghĩa DN và đường kính thực

Kích thước danh nghĩa DN liên hệ trực tiếp với đường kính thực của ống, người mua cần sử dụng bảng đối chiếu chuẩn để xác định đúng quy cách.

Trước khi đặt hàng, nên đo đường kính ống thực tế và đối chiếu với DN để chọn y lọc mặt bích tương ứng, tránh mua sai kích thước dẫn đến không lắp được và phải đổi trả tốn thời gian.

Đánh giá áp suất làm việc, nhiệt độ và tiêu chuẩn kết nối

Người thiết kế cần xác định áp suất thiết kế, áp suất vận hành thực tế và nhiệt độ lưu chất trước khi chọn y lọc mặt bích với thân và vật liệu tương ứng như PN16 cho hệ thống áp lực cao.

Tiêu chuẩn mặt bích phải tương thích với đường ống và các thiết bị khác trong hệ thống. Nếu không, hệ thống có thể gặp rò rỉ hoặc không thể bắt bulông đúng cách khi lắp đặt.

Thiết kế kích thước mắt lưới phù hợp với loại cặn

Cần đánh giá thành phần cặn trong lưu chất như cát, rỉ sét hoặc mảnh vỡ nhỏ, từ đó chọn kích thước mắt lưới đủ nhỏ để giữ cặn gây hại nhưng không quá nhỏ khiến lưới nhanh tắc.

Nên phối hợp với đơn vị thiết kế và nhà sản xuất để chọn mật độ lưới phù hợp cho từng hệ thống cụ thể, đồng thời xây dựng kế hoạch vệ sinh lưới lọc định kỳ.

Kết luận

Y lọc mặt bích là giải pháp lọc cặn bẩn trọng yếu trên các hệ thống đường ống trung bình, lớn và áp lực cao, giúp bảo vệ van, máy bơm, thiết bị đo, nâng cao an toàn và hiệu quả vận hành trong cấp nước, PCCC, HVAC, dầu khí và hóa chất. Kết hợp tiêu chí kỹ thuật với kinh nghiệm chọn nhà cung cấp uy tín, có chứng chỉ đầy đủ, báo giá minh bạch, bảo hành rõ ràng, đồng thời tránh các sai lầm thường gặp sẽ giúp y lọc mặt bích mang lại giá trị bền vững, giảm tắc nghẽn và kéo dài tuổi thọ thiết bị cho toàn bộ hệ thống đường ống.
