Van 1 chiều lò xo giữ vai trò then chốt trong việc ngăn dòng chảy ngược, bảo vệ máy bơm và duy trì độ kín cho hệ thống cấp nước, PCCC, HVAC, hóa chất và công nghiệp. CÔNG TY TNHH KỸ THUẬT GAAD chia sẻ cấu tạo, nguyên lý hoạt động, các loại van phổ biến, tiêu chí lựa chọn theo vật liệu, áp suất, nhiệt độ và kinh nghiệm chọn nhà cung cấp uy tín, chính hãng.

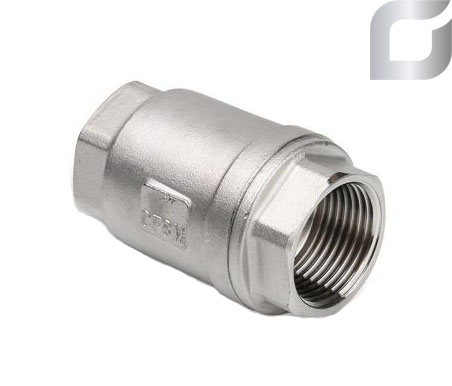

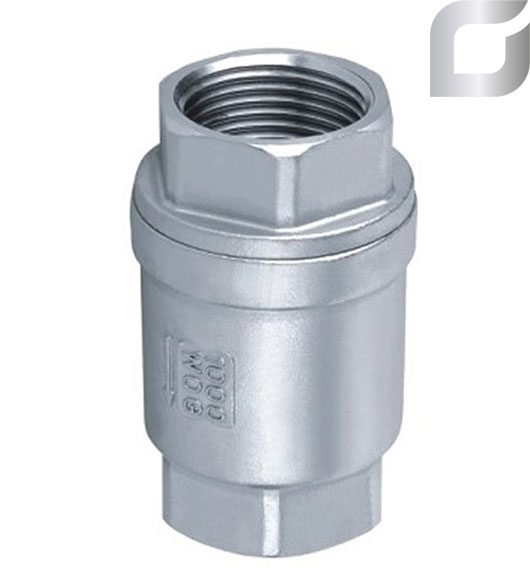

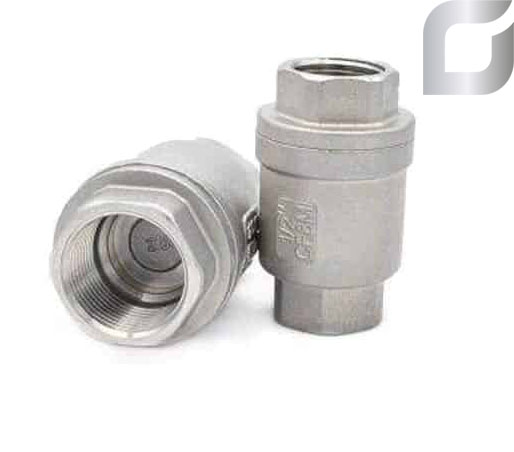

Van 1 chiều lò xo làm bằng inox có chất lượng và độ bền cao.

Van 1 chiều lò xo là gì và vai trò trong đường ống

Van 1 chiều lò xo là loại van một chiều sử dụng lực đàn hồi của lò xo để điều khiển quá trình đóng mở đĩa van, chỉ cho phép lưu chất di chuyển theo 1 chiều nhất định. Nhờ cơ chế này, van tự động ngăn dòng chảy ngược ngay khi áp lực trong đường ống thay đổi bất thường. Trong các hệ thống có máy bơm, van đóng vai trò bảo vệ thiết bị khỏi áp lực ngược, giảm va đập thủy lực và giữ cho toàn bộ hệ thống vận hành ổn định lâu dài.

Khái niệm và nguyên tắc hoạt động cơ bản

Van 1 chiều lò xo hoạt động hoàn toàn tự động dựa trên chênh lệch áp lực giữa 2 phía của van, không cần bất kỳ nguồn năng lượng ngoài hay thao tác điều khiển bằng tay nào từ người vận hành. Đặc điểm này giúp van phù hợp với các hệ thống cần phản ứng tức thời khi dòng chảy thay đổi, đặc biệt là những vị trí lắp đặt khó tiếp cận để thao tác thủ công.

Khi dòng chảy đi đúng chiều thiết kế, áp lực của lưu chất tác động lên đĩa van sẽ thắng lực đàn hồi của lò xo, khiến đĩa van mở ra và cho phép lưu chất đi qua. Ngược lại, khi lưu lượng giảm dần, dừng hẳn hoặc có xu hướng đảo chiều, lò xo lập tức đẩy đĩa van trở về vị trí đóng, ngăn không cho dòng chảy quay ngược trở lại.

Vai trò bảo vệ máy bơm và thiết bị

Khi máy bơm dừng hoạt động đột ngột, nước hoặc lưu chất trong đường ống có xu hướng chảy ngược về phía bể chứa do chênh lệch áp suất. Van 1 chiều lò xo ngăn hiện tượng này xảy ra, nhờ đó cánh bơm không bị quay ngược chiều thiết kế và tránh được hư hỏng cơ khí do lực xoắn ngược gây ra.

Ngoài chức năng bảo vệ bơm, van còn đóng vai trò phân tách các vùng áp lực khác nhau trong hệ thống đường ống, giúp hạn chế dao động áp suất đột ngột. Đặc tính này đặc biệt quan trọng đối với các hệ thống PCCC, HVAC và cấp nước, nơi sự ổn định áp lực ảnh hưởng trực tiếp đến hiệu quả vận hành và an toàn thiết bị đi kèm.

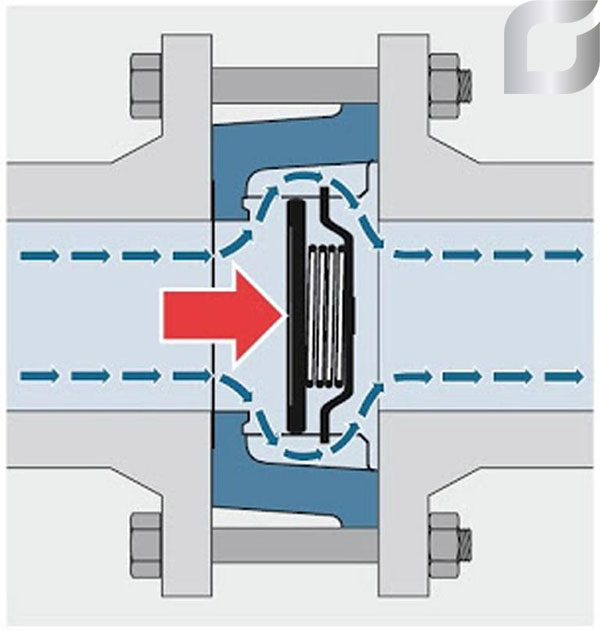

Hình ảnh minh họa cấu tạo và cách thức vận hành của van 1 chiều lò xo inox.

Cấu tạo chi tiết van 1 chiều lò xo

Cấu tạo bên trong van 1 chiều lò xo gồm 4 bộ phận chính là thân van, đĩa van, trục van và lò xo, mỗi bộ phận được chế tạo từ vật liệu kim loại phù hợp với môi trường sử dụng. Các bộ phận này phối hợp chặt chẽ với nhau nhằm đảm bảo quá trình đóng mở diễn ra chính xác, hạn chế tổn thất áp lực và duy trì độ kín cao trong suốt quá trình vận hành.

Thân van và vật liệu chế tạo

Thân van đồng thường được sử dụng cho hệ thống nước sạch có áp lực vừa phải, kích thước nhỏ đến trung bình. Vật liệu đồng dễ gia công, có khả năng chống ăn mòn tốt trong môi trường nước sạch, phù hợp với các công trình dân dụng và bơm tăng áp quy mô nhỏ.

Thân van gang phù hợp với hệ thống cấp nước quy mô lớn, mạng lưới PCCC và các ứng dụng công nghiệp có yêu cầu chịu áp lực cao. Ưu điểm của van gang là khả năng chịu lực tốt cùng chi phí đầu tư hợp lý cho các đường kính lớn, tuy nhiên cần có lớp phủ chống ăn mòn để tăng tuổi thọ khi lắp đặt ngoài trời.

Thân van inox 304 hoặc inox 316 được ưu tiên trong môi trường hóa chất mạnh, nước nóng và các ứng dụng đòi hỏi tiêu chuẩn vệ sinh cao như ngành thực phẩm, dược phẩm. Bề mặt inox có khả năng chống ăn mòn và dễ vệ sinh, đáp ứng yêu cầu khắt khe của các dây chuyền sản xuất sạch.

Đĩa van, trục van và lò xo

Đĩa van có dạng tròn hoặc theo hình học riêng của từng model, thường kết hợp với vòng làm kín bằng cao su hoặc PTFE để đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng. Vòng làm kín này quyết định trực tiếp đến khả năng chống rò rỉ của van trong suốt vòng đời sử dụng.

Lò xo bên trong van thường được chế tạo từ thép không gỉ nhằm duy trì độ đàn hồi ổn định trong thời gian dài, kể cả khi làm việc ở điều kiện nhiệt độ cao. Đặc tính cơ học của lò xo quyết định áp lực cần thiết để mở van cũng như tốc độ đóng van khi dòng chảy đảo chiều, do đó chất lượng lò xo ảnh hưởng trực tiếp đến độ bền tổng thể của van 1 chiều lò xo.

Kiểu kết nối ren, mặt bích, clamp

Kết nối ren thường được áp dụng cho van có kích thước nhỏ đến trung bình, phù hợp với đường ống ren tiêu chuẩn BSP hoặc NPT. Kiểu kết nối này có ưu điểm lắp đặt nhanh, chi phí đầu tư ban đầu thấp, thích hợp cho hệ thống dân dụng hoặc công trình có quy mô vừa phải.

Kết nối mặt bích là lựa chọn tiêu chuẩn cho van gang và van inox có kích thước trung bình đến lớn, đáp ứng các tiêu chuẩn bích như JIS, BS, DIN hoặc ANSI tùy theo yêu cầu dự án. Kiểu kết nối này chịu lực tốt và thuận tiện khi cần tháo lắp bảo trì định kỳ trong các hệ thống công nghiệp.

Kết nối clamp hoặc wafer thường được sử dụng trong hệ thống inox hoặc những vị trí lắp đặt có không gian hạn chế. Ưu điểm của kiểu kết nối này là giảm chiều dài tổng thể và trọng lượng của van, phù hợp với các dây chuyền có yêu cầu bố trí đường ống gọn gàng.

Nguyên lý hoạt động van 1 chiều lò xo

Nguyên lý hoạt động của van 1 chiều lò xo dựa trên sự tương tác giữa áp lực dòng chảy và lực đàn hồi của lò xo, giúp van tự động mở khi có dòng chảy đúng chiều và đóng lại ngay khi dòng chảy ngừng hoặc đảo chiều. Thiết kế lò xo được tính toán để van đóng đủ nhanh nhằm ngăn dòng chảy ngược, nhưng vẫn tránh gây ra xung áp quá mạnh làm ảnh hưởng đến đường ống.

Cơ chế đóng mở dựa trên áp lực dòng chảy

Khi lưu chất di chuyển đúng theo chiều thiết kế của van, áp lực tác động lên bề mặt đĩa van sẽ vượt qua lực cản của lò xo, khiến đĩa van mở ra và cho phép dòng chảy tiếp tục đi qua bình thường. Quá trình mở này diễn ra liên tục và tự động miễn là áp lực dòng chảy vẫn đủ lớn để thắng lực lò xo.

Khi lưu lượng giảm dần, dừng hẳn hoặc có dấu hiệu đảo chiều, lò xo sẽ nhanh chóng đẩy đĩa van quay trở về vị trí đóng, áp sát vào bề mặt làm kín. Cơ chế phản hồi nhanh này là điểm khác biệt cốt lõi giúp van 1 chiều lò xo phản ứng kịp thời hơn so với các loại van một chiều không sử dụng lò xo.

Đặc tính non-slam và giảm va đập thủy lực

Lò xo bên trong van đóng vai trò kiểm soát tốc độ và hướng chuyển động của đĩa van, giúp quá trình đóng diễn ra êm và có định hướng rõ ràng hơn so với van lá lật truyền thống. Nhờ đó, va đập giữa đĩa van và bề mặt làm kín được giảm thiểu đáng kể trong mỗi chu kỳ vận hành.

Thiết kế non-slam của van 1 chiều lò xo giúp hạn chế xung áp lớn thường xảy ra khi máy bơm dừng đột ngột, từ đó bảo vệ đường ống và các thiết bị đi kèm khỏi rung động và tiếng ồn không mong muốn. Đặc tính này có ý nghĩa quan trọng đối với hệ thống PCCC, HVAC và cấp nước dân dụng, nơi độ ổn định vận hành ảnh hưởng trực tiếp đến an toàn công trình.

Ngăn dòng chảy ngược và bảo vệ hệ thống

Van 1 chiều lò xo đóng kín gần như ngay lập tức khi áp lực dòng chảy giảm, nhờ đó ngăn chặn hiệu quả hiện tượng chảy ngược và giữ áp suất ổn định ở đoạn đường ống phía thượng lưu. Khả năng phản ứng nhanh này giúp hạn chế rủi ro tụt áp hoặc dao động áp lực đột ngột trong toàn hệ thống.

Trong hệ thống PCCC, van đảm bảo nước chỉ di chuyển theo 1 chiều từ nguồn cấp đến mạng lưới vòi phun, không cho phép chảy ngược trở lại bể chứa hoặc trạm bơm. Đối với hệ thống HVAC, van giúp ngăn chặn hiện tượng dòng chảy vòng lặp không mong muốn giữa các nhánh tuần hoàn nước lạnh và nước nóng.

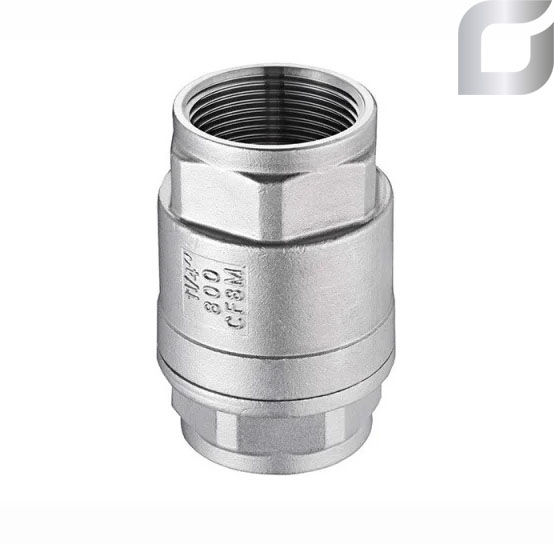

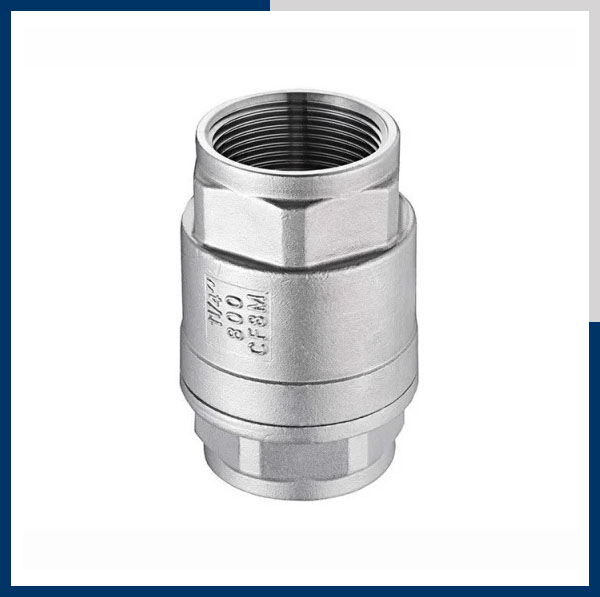

Van 1 chiều lò xo inox có nhiều kích thước và chủng loại khác nhau.

Các loại van 1 chiều lò xo phổ biến

Van 1 chiều lò xo được phân loại chủ yếu theo vật liệu chế tạo thân van gồm đồng, gang, inox và theo kiểu kết nối gồm ren hoặc mặt bích. Mỗi loại van có đặc điểm kỹ thuật và phạm vi ứng dụng riêng, do đó việc lựa chọn đúng loại van ngay từ đầu là điều kiện tiên quyết để van vận hành ổn định, chống ăn mòn tốt và tiết kiệm chi phí trong suốt vòng đời sử dụng.

Van 1 chiều lò xo bằng đồng

Van 1 chiều lò xo bằng đồng thường được sử dụng phổ biến trong hệ thống nước sạch dân dụng, cấp nước nóng ở mức vừa phải và các trạm bơm tăng áp trong tòa nhà, với kích thước dao động phổ biến từ DN15 đến DN50.

Ưu điểm nổi bật của van đồng là trọng lượng nhẹ, dễ gia công và có khả năng chống ăn mòn tốt trong môi trường nước sạch với chi phí đầu tư ở mức vừa phải. Tuy nhiên, loại van này có hạn chế khi sử dụng trong môi trường nước chứa nhiều ion clorua hoặc hóa chất mạnh, do vật liệu đồng dễ bị ăn mòn trong các điều kiện đó.

Van 1 chiều lò xo bằng gang

Van 1 chiều lò xo bằng gang được sử dụng rộng rãi trong hệ thống cấp nước quy mô lớn, mạng lưới PCCC, xử lý nước thải và hệ thống HVAC công nghiệp, với dải kích thước phổ biến từ DN50 đến DN1000.

Ưu điểm của van gang là khả năng chịu lực cao cùng chi phí đầu tư thấp hơn so với inox khi lắp đặt cho các đường kính lớn. Tuy nhiên, van gang cần được bảo vệ bằng lớp sơn hoặc lớp phủ chống ăn mòn phù hợp, đặc biệt trong môi trường nước thô hoặc lắp đặt ngoài trời chịu tác động của thời tiết.

Van 1 chiều lò xo bằng inox

Van 1 chiều lò xo bằng inox là lựa chọn ưu tiên cho hệ thống hóa chất mạnh, nước nóng áp lực cao, cũng như ngành thực phẩm và dược phẩm có yêu cầu vệ sinh nghiêm ngặt, với kích thước phổ biến từ DN15 đến DN200.

Inox 304 phù hợp với môi trường nước sạch và hóa chất nhẹ, trong khi inox 316 có khả năng chống ăn mòn tốt hơn khi làm việc với nước biển, hóa chất mạnh hoặc nhiệt độ cao, tùy theo yêu cầu kỹ thuật cụ thể của từng hệ thống. Khách hàng có nhu cầu tham khảo dòng van chuyên dụng bằng inox có thể xem thêm tại van mặt bích inox hoặc van ren inox để lựa chọn kiểu kết nối phù hợp với đường ống hiện có.



Các ứng dụng của van 1 chiều lò xo inox trong thực tế

Trên thực tế, van 1 chiều lò xo được sử dụng trong rất nhiều hệ thống đường ống inox từ dân dụng cho đến công nghiệp. Dưới đây là một số ứng dụng của loại van này cho các bạn tham khảo:

• Hệ thống đường ống cấp thoát nước trong các trạm bơm, nhà máy cấp thoát nước.
• Hệ thống đường ống cung cấp hơi và khí nén trong các nhà máy sản xuất hóa chất, dầu lửa và khí đốt.
• Hệ thống xử lý nước thải trong các nhà máy, xí nghiệp và khu công nghiệp.
• Hệ thống đường ống cung cấp nước cho máy giặt và máy rửa bát…
• Hệ thống cung cấp nước trong các hệ thống thủy điện, thủy lợi cung cấp tưới tiêu…

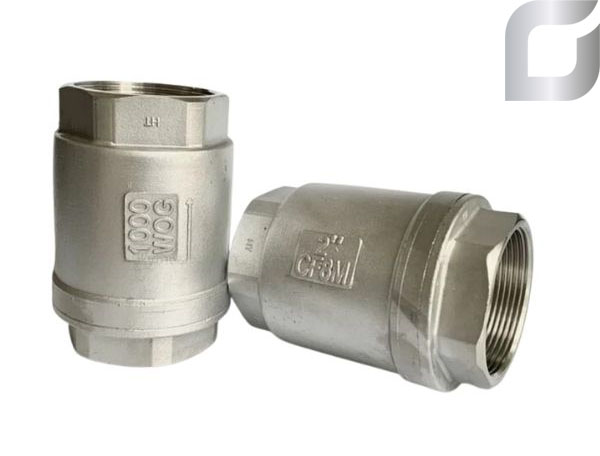

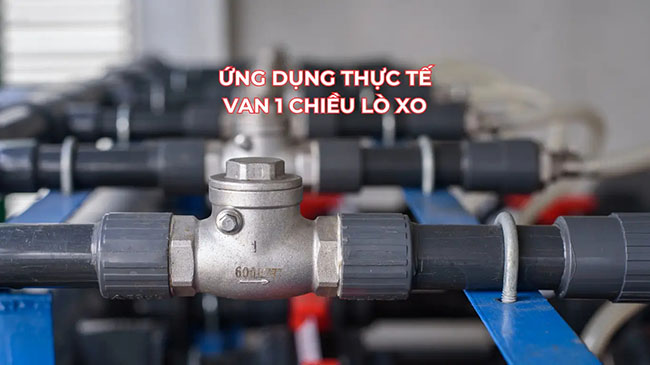

Ứng dụng của van 1 chiều lò xo trong thực tế rất phong phú.

Một số lưu ý khi sử dụng van 1 chiều lò xo inox

Khi sử dụng van 1 chiều lò xo inox, các bạn cần phải lưu ý một số yếu tố sau đây để đảm bảo hiệu suất và an toàn cho hệ thống:

Tính chất của chất lỏng

Các bạn cần phải lưu ý kiểm tra tính chất của chất lỏng trong hệ thống để đảm bảo chất liệu và kết cấu của van 1 chiều lò xo inox có thể đáp ứng. Nếu như hệ thống đường ống dùng vận chuyển hóa chất có tính ăn mòn cao. Thì các bạn nên lựa chọn van 1 chiều lò xo làm bằng inox 316 là an toàn nhất.

Xác định được áp suất hoạt động của hệ thống

Áp suất hoạt động của hệ thống sẽ tác động đến độ bền của van. Do đó, các bạn cần xác định xem áp suất hoạt động tối đa của van là bao nhiêu để từ đó lựa chọn loại phù hợp.

Chọn mua van đúng kích thước và chất liệu để đảm bảo sự ổn định trong quá trình hoạt động.

Lắp đặt van đúng kỹ thuật

Việc lắp đặt van đúng kỹ thuật rất quan trọng sẽ ảnh hưởng đến hiệu suất và độ bền của sản phẩm. Các bạn cần phải chú ý lắp đặt van đúng hướng để ngăn chặn được hiện tượng dòng chảy ngược.

Kiểm tra và bảo dưỡng định kỳ

Các bạn phải thường xuyên thực hiện kiểm tra van 1 chiều lò xo định kỳ để đảm bảo van vẫn hoạt động bình thường. Thực hiện bảo dưỡng thường xuyên để duy trì hoạt động bền vững của van. Nếu như phát hiện các sự cố dù nhỏ cũng cần phải khắc phục ngay để không làm ảnh hưởng đến hoạt động của toàn hệ thống.

>>>Tham khảo: Van ren inox

Tạm kết:

Kết luận

Van 1 chiều lò xo là thiết bị có kích thước nhỏ nhưng đóng vai trò quan trọng trong việc ngăn dòng chảy ngược, bảo vệ máy bơm, giảm va đập thủy lực, tăng độ kín và ổn định vận hành cho các hệ thống cấp nước, PCCC, HVAC, hóa chất và công nghiệp. Liên hệ ngay với chúng tôi qua số hotline: 0966 899 579 để được nhân viên tư vấn và hỗ trợ miễn phí nhé!
