Tê ren ngoài inox là phụ kiện phân nhánh quan trọng trong hệ thống đường ống công nghiệp và dân dụng, nhưng không phải kỹ sư nào cũng nắm rõ cấu tạo, tiêu chuẩn ren và thông số kỹ thuật để lựa chọn đúng. Bài viết từ CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn hiểu toàn diện về tê ren ngoài inox, phân loại, ứng dụng thực tế, cách chọn phù hợp và quy trình nhận báo giá theo yêu cầu dự án.

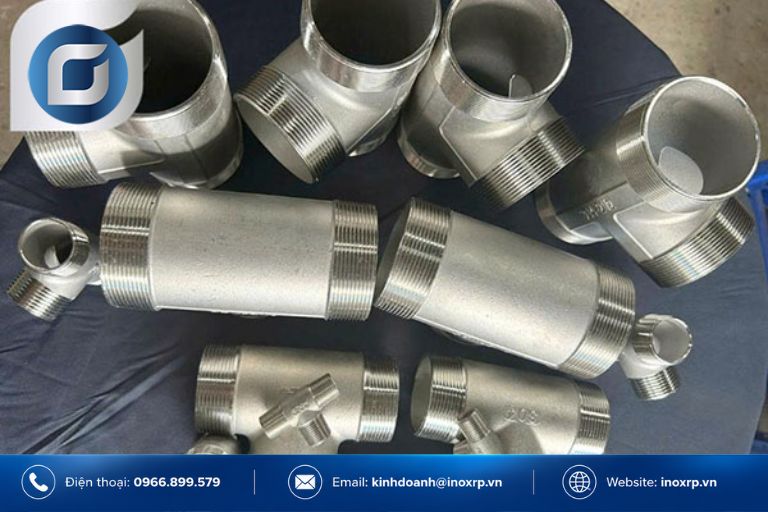

Khái niệm tê ren ngoài inox và vai trò trong hệ thống đường ống

Tê ren ngoài inox là phụ kiện dạng chữ T làm từ thép không gỉ, dùng để kết nối 3 đoạn ống tại vị trí giao nhau bằng phương pháp nối ren. Phụ kiện này được thiết kế cho hệ thống đường ống cần tính linh hoạt cao, dễ tháo lắp bảo trì, phù hợp cả trong môi trường công nghiệp lẫn dân dụng.

Định nghĩa tê ren ngoài inox trong hệ thống đường ống

Tê ren ngoài inox có hình dạng chữ T với 3 nhánh, làm từ thép không gỉ các mác 201, 304 hoặc 316. Mỗi nhánh có đầu ren trong hoặc ren ngoài để kết nối với ống, van, đồng hồ đo áp và các thiết bị khác trong hệ thống.

Điểm khác biệt lớn nhất so với tê hàn là bề mặt kết nối được thực hiện bằng ren, cho phép tháo lắp, kiểm tra và thay thế linh hoạt. Phương pháp nối ren đặc biệt phù hợp cho kích thước ống nhỏ đến trung bình, với áp lực vận hành ở mức vừa hoặc thấp.

Vai trò phân nhánh, chuyển hướng và kết nối trong mạng đường ống

Tê ren ngoài inox phân chia dòng chảy từ 1 đường ống chính ra 2 hướng, hoặc gom 2 nhánh vào 1 đường chính, tạo nên mạng lưới đường ống cho cấp nước, khí nén, hơi, dầu và hóa chất.

Phụ kiện này còn giúp đấu nối van, thiết bị đo vào đường ống qua nhánh tee, đồng thời bố trí sẵn điểm kết nối để mở rộng hệ thống sau này mà không cần hàn cắt lại toàn bộ đường ống.

Ưu điểm của tê ren ngoài inox so với tê bằng vật liệu khác

Tê ren ngoài inox được đánh giá cao nhờ các ưu điểm sau:

• Kết nối nhanh chóng, không cần hàn
• Độ kín cao khi kết hợp băng tan hoặc keo ren
• Chống ăn mòn tốt, phù hợp nhiều môi trường
• Chịu áp lực và nhiệt độ ổn định
• Dễ tháo lắp, bảo trì và thay thế
• Tuổi thọ cao, giảm chi phí vận hành lâu dài

Những ưu điểm này giúp tê ren ngoài inox trở thành lựa chọn tối ưu cho các hệ thống cần tính linh hoạt.

Cấu tạo tê ren ngoài inox và nguyên lý kết nối ren

Tê ren ngoài inox gồm thân tê và 3 đầu ren được gia công chính xác. Thân tê có thể được rèn hoặc đúc từ thép không gỉ, trong khi các đầu ren được tiện theo tiêu chuẩn cụ thể như NPT, BSPT hoặc BSPP. Hiểu rõ cấu tạo giúp kỹ sư lựa chọn đúng kiểu tê và đảm bảo độ kín mối nối trong điều kiện vận hành thực tế.

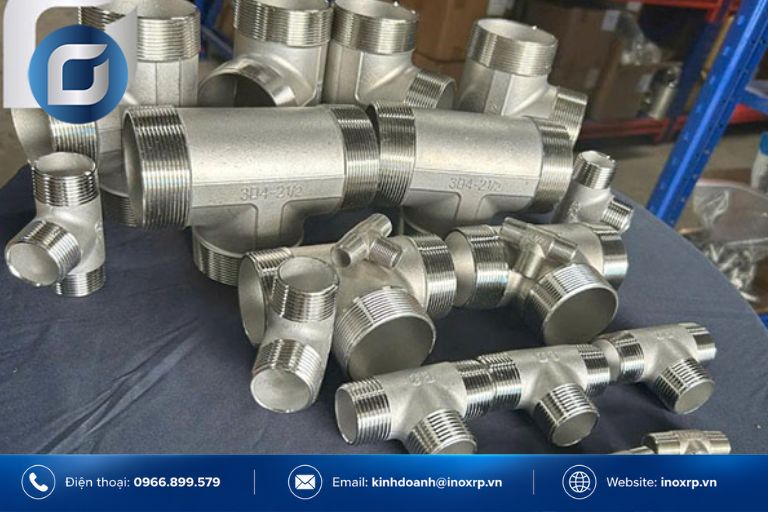

Các bộ phận chính của tê ren ngoài inox

Tê ren ngoài inox có cấu tạo đơn giản nhưng tối ưu cho kết nối kỹ thuật:

• Thân tê: Đúc hoặc tiện từ inox nguyên khối, đảm bảo độ cứng và khả năng chịu lực tốt.
• Ba đầu ren ngoài: Gia công chính xác theo tiêu chuẩn BSP, BSPT hoặc NPT, giúp kết nối chắc chắn với phụ kiện ren trong.
• Ren tiện CNC: Bước ren đều, sắc nét, tăng độ kín khi lắp đặt.
• Bề mặt inox: Được xử lý nhẵn, sáng bóng, hạn chế bám bẩn và dễ vệ sinh.

Cấu tạo này giúp tê ren ngoài inox dễ lắp đặt, tháo lắp và thay thế khi cần bảo trì hệ thống.

Đặc điểm bề mặt ren, chiều dài ren và vùng không ren

Bề mặt ren phải được tiện chính xác theo chuẩn ren tương ứng, với chiều dài đủ để đảm bảo số vòng ren ăn khớp. Chiều dài ren không đủ sẽ khiến mối nối kém kín, dễ xì rò dưới áp lực vận hành.

Vùng không ren trên thân tê và phần chuyển tiếp vào vùng ren được thiết kế để tránh tập trung ứng suất cục bộ, đồng thời giúp quá trình lắp đặt diễn ra thuận tiện hơn.

Nguyên lý kết nối ren và tạo độ kín cho mối nối

Ren côn như NPT và BSPT tạo độ kín nhờ góc ren 60 độ; khi siết chặt, các đỉnh ren ép vào nhau và kết hợp với băng Teflon hoặc keo làm kín để ngăn rò rỉ áp suất.

Ren thẳng như BSPP (ren G) không tự kín bằng hình dạng ren mà cần kết hợp với gioăng hoặc vòng đệm mặt đầu. Với kiểu ren này, tuyệt đối không siết quá chặt vì dễ hư ren hoặc nứt phụ kiện, đặc biệt trong hệ thống có áp lực cao.

Phân loại tê ren ngoài inox theo hình dạng và vật liệu

Tê ren ngoài inox được phân loại theo 2 tiêu chí chính: hình dạng (tê đều hoặc tê giảm) và mác vật liệu (inox 201, 304, 304L, 316, 316L). Mỗi loại phù hợp với điều kiện vận hành và môi trường cụ thể, vì vậy kỹ sư cần xác định rõ yêu cầu hệ thống trước khi chọn.

Tê ren đều inox và đặc điểm sử dụng

Tê ren đều inox có 3 nhánh cùng đường kính danh nghĩa, dùng để phân nhánh ống cùng kích thước. Loại này thường gặp trong hệ thống nước sạch, khí nén, hơi nóng, nơi lưu lượng phân bố tương đối đồng đều trên các nhánh.

Tê đều inox 304 được ưu tiên cho hệ thống thực phẩm, vi sinh và hóa chất nhẹ, trong khi tê đều inox 316 thích hợp cho môi trường hóa chất mạnh hoặc nước biển nhờ thành phần molybdenum tăng khả năng chống ăn mòn.

Tê ren giảm inox và cách lựa chọn cỡ giảm

Tê ren giảm có 1 hoặc nhiều nhánh nhỏ hơn đường kính ống chính, dùng để kết nối thiết bị nhỏ hơn hoặc phân nhánh sang tuyến ống phụ. Loại này thường thấy trong hệ thống tưới tiêu, khí nén và máy móc công nghiệp.

Khi chọn cỡ giảm, kỹ sư cần tính toán lưu lượng và tốc độ dòng chảy trên nhánh nhỏ. Giảm quá mạnh sẽ làm tăng tổn thất áp suất và có thể gây tắc nghẽn cục bộ, ảnh hưởng đến hiệu suất toàn hệ thống.

Xem thêm:

• Bầu ren inox
• Kép giảm inox ren
• Rắc co ren ngoài inox
• Đuôi chuột ren ngoài inox

Tiêu chuẩn ren và kiểu ren thường gặp trên tê ren ngoài inox

Các chuẩn ren phổ biến trên tê ren ngoài inox gồm NPT, BSPT, BSPP (ren G) và ren hệ mét. Mỗi chuẩn ren có đặc điểm riêng về góc ren, hình dạng côn hay thẳng, và cách tạo độ kín mối nối. Hiểu đúng chuẩn ren giúp tránh lắp nhầm, đảm bảo lắp lẫn và an toàn vận hành.

Ren hệ NPT và đặc điểm côn

Ren NPT theo tiêu chuẩn ANSI/ASME B1.20.1 là ren côn 60 độ, phổ biến trong hệ thống đường ống theo tiêu chuẩn Mỹ. Khi siết chặt, hình dạng côn tạo lực ép giữa các đỉnh ren, kết hợp băng non hoặc keo làm kín để đảm bảo không rò rỉ.

Lưu ý không siết quá chặt ren NPT vì có thể gây hỏng bước ren, dính ren hoặc nứt phụ kiện inox. Mức siết phù hợp thường được xác định bằng cảm giác lực siết hoặc theo hướng dẫn kỹ thuật của nhà sản xuất.

Ren hệ BSPP và BSPT và phạm vi ứng dụng

Ren BSPT (côn) và BSPP (song song) được ký hiệu là G 1/2 inch, G 1 inch, thường dùng trong hệ thống đường ống theo tiêu chuẩn châu Âu và các thiết bị nhập khẩu, sản xuất theo ISO 49, ISO 4144.

Ren BSPP là ren thẳng, cần gioăng mặt đầu để tạo độ kín. Khi sử dụng tê ren inox với ren G, kỹ sư cần đảm bảo phối hợp đúng chuẩn với toàn bộ phụ kiện và ống trong hệ thống, tránh nhầm lẫn với ren NPT vì hình dạng tương tự nhưng không lắp lẫn được.

Ren hệ mét và các ký hiệu phổ biến

Ren hệ mét và ký hiệu DN (ví dụ DN15, DN20, DN32, DN50) thường xuất hiện trên thị trường nội địa Việt Nam để chỉ kích thước danh nghĩa của tê ren ngoài inox và ống kết nối.

Kỹ sư cần tham chiếu bảng quy đổi kích thước ren để tránh nhầm lẫn giữa con số ghi trên sản phẩm và đường kính thực tế, đặc biệt khi làm việc với hàng nhập khẩu từ nhiều thị trường khác nhau.

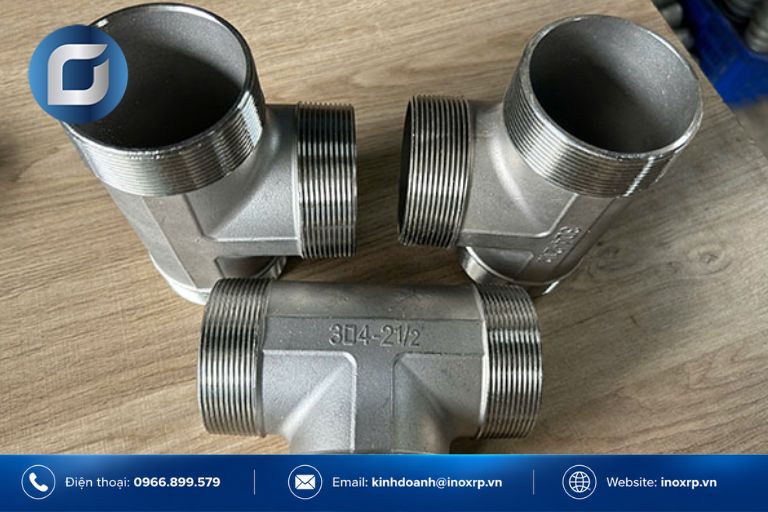

Thông số kỹ thuật quan trọng của tê ren ngoài inox

Thông số kỹ thuật cốt lõi của tê ren ngoài inox gồm kích thước DN, bước ren, áp suất làm việc, nhiệt độ sử dụng và khả năng chống ăn mòn. Mỗi thông số ảnh hưởng trực tiếp đến quyết định lựa chọn và khả năng vận hành an toàn trong hệ thống đường ống cụ thể.

Kích thước danh nghĩa DN, đường kính thực và bước ren

DN như DN15, DN20, DN32, DN40, DN50 là kích thước danh nghĩa để định danh tê ren ngoài inox, nhưng đường kính thực và bước ren có thể khác nhau tùy chuẩn ren áp dụng.

Kỹ sư cần tra bảng quy đổi kích thước ren tương ứng với từng chuẩn (NPT, BSPT, BSPP) để đảm bảo chọn đúng tê ren ngoài inox phù hợp với ống và phụ kiện hiện có trong hệ thống.

Áp suất làm việc, cấp áp lực và giới hạn an toàn

Áp suất làm việc của tê ren ngoài inox phụ thuộc vào cấp áp lực thiết kế, mác vật liệu và kích thước DN. Một số tê thu inox 304 tham chiếu áp suất làm việc ở mức 16–25 bar tùy cấu hình, nhưng kỹ sư cần xác nhận lại với nhà cung cấp theo quy cách cụ thể.

Tê ren ngoài inox phải được chọn với cấp áp lực bằng hoặc cao hơn áp suất thiết kế và áp suất thử nghiệm của hệ thống. Không dùng tê ren cấp thấp tại vị trí có áp lực cao, xung áp hoặc hơi nóng.

Nhiệt độ làm việc và ảnh hưởng tới vật liệu inox

Dải nhiệt độ làm việc của tê ren ngoài inox phụ thuộc vào mác vật liệu. Một số tê thu ren inox 304 có thể hoạt động trong khoảng 0–220 độ C tùy thiết kế, trong khi inox 316 có thể chịu môi trường khắc nghiệt hơn ở nhiệt độ cao.

Ở điều kiện nhiệt độ cực cao hoặc cực thấp, kỹ sư cần xác nhận lại giới hạn vật liệu với nhà cung cấp. Sử dụng tê ren ngoài inox ngoài dải nhiệt độ thiết kế có thể làm giảm cơ tính và gây ăn mòn nhanh hơn dự kiến.

Khả năng chống ăn mòn và môi trường sử dụng phù hợp

Mỗi mác inox có khả năng chống ăn mòn khác nhau: inox 304 phù hợp với nước sạch, hơi nóng và hóa chất nhẹ, trong khi inox 316 vượt trội hơn trong môi trường hóa chất mạnh và nước biển nhờ thành phần molybdenum.

Kỹ sư cần khai báo rõ loại lưu chất, nồng độ hóa chất và điều kiện vận hành khi liên hệ nhà cung cấp. Chọn sai mác inox sẽ dẫn đến ăn mòn sớm, rò rỉ và tăng chi phí thay thế bất ngờ.

Ứng dụng thực tế của tê ren ngoài inox trong các ngành công nghiệp

Tê ren ngoài inox xuất hiện rộng rãi trong nhiều ngành công nghiệp, từ hệ thống nước sạch, khí nén đến chế biến thực phẩm, dược phẩm và xử lý nước thải. Mỗi môi trường ứng dụng đòi hỏi cấu hình tê và mác inox phù hợp để đảm bảo độ bền và an toàn vận hành lâu dài.

Tê ren ngoài inox được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước dân dụng và công nghiệp
• Hệ thống khí nén, hơi nóng
• Ngành thực phẩm – đồ uống, dược phẩm
• Nhà máy xử lý nước thải
• Hệ thống PCCC, tưới tiêu
• Các dây chuyền sản xuất và cơ khí

GAAD thường tư vấn sử dụng tê ren ngoài inox cho các vị trí cần phân nhánh dòng chảy và yêu cầu tháo lắp linh hoạt.

Quy trình tư vấn và báo giá tê ren ngoài inox tại Inox GAAD

CÔNG TY TNHH KỸ THUẬT GAAD cung cấp quy trình tư vấn kỹ thuật bài bản, từ tiếp nhận thông tin hệ thống, kiểm tra quy cách và tồn kho đến báo giá chính xác theo yêu cầu dự án. Khách hàng cần chuẩn bị thông tin đầu vào rõ ràng để quá trình tư vấn diễn ra nhanh và hiệu quả.

Các bước GAAD tư vấn lựa chọn tê ren ngoài inox cho dự án

GAAD tiếp nhận thông tin hệ thống từ khách hàng gồm loại lưu chất, áp suất, nhiệt độ, môi trường ăn mòn, kích thước ống DN và chuẩn ren yêu cầu. Từ đó, đội ngũ kỹ thuật phân tích và đề xuất cấu hình tê ren ngoài inox phù hợp, bao gồm loại tê (đều hoặc giảm), mác inox và cấp áp lực tương ứng.

Tư vấn kỹ thuật chuyên sâu giúp khách hàng tránh chọn sai phụ kiện, giảm rủi ro vận hành và tối ưu chi phí tổng thể cho toàn dự án thay vì chỉ tối ưu giá mua đơn lẻ.

Kiểm tra quy cách, tiêu chuẩn và chứng chỉ chất lượng

GAAD kiểm tra quy cách tê ren ngoài inox theo các tiêu chuẩn ASTM, ANSI/ASME B1.20.1, ISO 49 và ISO 4144 khi áp dụng, đảm bảo kích thước DN, chuẩn ren và cấp áp lực đúng với yêu cầu thiết kế của dự án.

Chứng chỉ chất lượng, nguồn gốc vật liệu và biên bản kiểm tra ngoại quan được cung cấp kèm theo lô hàng, giúp khách hàng và chủ đầu tư có đầy đủ hồ sơ nghiệm thu cho hệ thống đường ống.

Kiểm tra tồn kho, thời gian giao hàng và phương án dự phòng

GAAD kiểm tra tồn kho tê ren ngoài inox theo từng quy cách và đánh giá thời gian giao hàng thực tế. Khi một số quy cách khan hiếm, GAAD đề xuất phương án dự phòng phù hợp.mKhách hàng được hỗ trợ lập kế hoạch vật tư theo tiến độ thi công, tránh tình trạng bị động do thiếu hàng tại thời điểm lắp đặt quan trọng.

Quy trình báo giá, đặt hàng và hỗ trợ sau bán hàng

Giá tê ren ngoài inox tham khảo theo các yếu tố gồm kích thước DN, mác inox, kiểu tê và cấp áp lực, có thể dao động tùy cấu hình và số lượng đặt hàng. Khách hàng xác nhận đơn hàng sau khi nhận báo giá chi tiết và đồng ý điều kiện thương mại.

GAAD hỗ trợ kỹ thuật sau bán hàng bao gồm giải đáp thắc mắc về lắp đặt, vận hành và xử lý sự cố, giúp khách hàng yên tâm đưa tê ren ngoài inox vào hoạt động đúng thiết kế.

Lưu ý lắp đặt và bảo trì tê ren ngoài inox bền lâu

Lắp đặt và bảo trì đúng kỹ thuật là yếu tố quyết định tuổi thọ của tê ren ngoài inox trong hệ thống đường ống. Các lỗi phổ biến trong quá trình lắp đặt và thiếu kiểm tra định kỳ là nguyên nhân chính dẫn đến rò rỉ và hư hỏng sớm.

Các lỗi lắp đặt tê ren ngoài inox thường gặp

Các lỗi phổ biến bao gồm chọn sai chuẩn ren, không quấn băng non hoặc dùng keo làm kín không phù hợp, siết quá chặt hoặc quá lỏng, và không kiểm tra bề mặt ren trước khi lắp.

Hậu quả có thể là xì nước, xì khí, giảm áp hoặc thậm chí bung mối nối khi hệ thống hoạt động ở áp lực cao. Nhận diện và tránh những sai lầm này ngay từ giai đoạn lắp đặt giúp tiết kiệm đáng kể chi phí sửa chữa sau này.

Cách siết ren, dùng băng làm kín và kiểm tra rò rỉ đúng kỹ thuật

Quấn băng Teflon quanh phần ren ngoài theo chiều kim đồng hồ với số vòng vừa đủ, sau đó siết tê ren ngoài inox vào vị trí cố định cho đến khi mối nối chắc chắn mà không cần dùng lực quá mức.

Sau khi lắp xong, kiểm tra rò rỉ bằng nước xà phòng hoặc thực hiện test áp lực. Không dùng quá nhiều hoặc quá ít băng làm kín vì cả 2 trường hợp đều có thể gây rò rỉ hoặc hỏng bề mặt ren sau một thời gian vận hành.

Lịch bảo trì kiểm tra mối nối ren định kỳ

Hệ thống đường ống chịu áp lực cao, rung động hoặc môi trường ăn mòn cần được kiểm tra mối nối ren định kỳ theo chu kỳ phù hợp với điều kiện vận hành, bao gồm quan sát ngoại quan, kiểm tra dấu hiệu rò rỉ và siết lại nếu phát hiện lỏng ren.

Bảo trì định kỳ giúp kéo dài tuổi thọ tê ren ngoài inox và toàn bộ hệ thống đường ống, đồng thời giảm chi phí sửa chữa đột xuất và hạn chế gián đoạn sản xuất.

Biện pháp xử lý khi tê ren ngoài inox bị ăn mòn hoặc hư hỏng

Khi phát hiện tê ren ngoài inox bị ăn mòn, nứt hoặc hỏng ren, cần thay thế ngay bằng tê cùng loại và kiểm tra lại môi trường vận hành để xác định nguyên nhân.Phản hồi từ thực tế vận hành nên được ghi nhận và sử dụng để điều chỉnh lựa chọn vật liệu trong các đoạn ống tương tự, tối ưu hóa thiết kế và kéo dài tuổi thọ cho toàn hệ thống về lâu dài.

Kết luận

Bài viết đã hệ thống hóa toàn diện kiến thức về tê ren ngoài inox, từ khái niệm, cấu tạo, nguyên lý kết nối ren, phân loại theo hình dạng và vật liệu, tiêu chuẩn ren, thông số kỹ thuật đến ứng dụng thực tế trong từng ngành công nghiệp. Với kinh nghiệm chuyên sâu trong ngành thép không gỉ và kho hàng đa dạng quy cách, Inox GAAD sẵn sàng đồng hành cùng kỹ sư, nhà thầu và chủ đầu tư trong việc lựa chọn tê ren inox đúng chuẩn, đảm bảo an toàn vận hành và tối ưu chi phí vòng đời cho toàn hệ thống đường ống.

——————————————————————–
