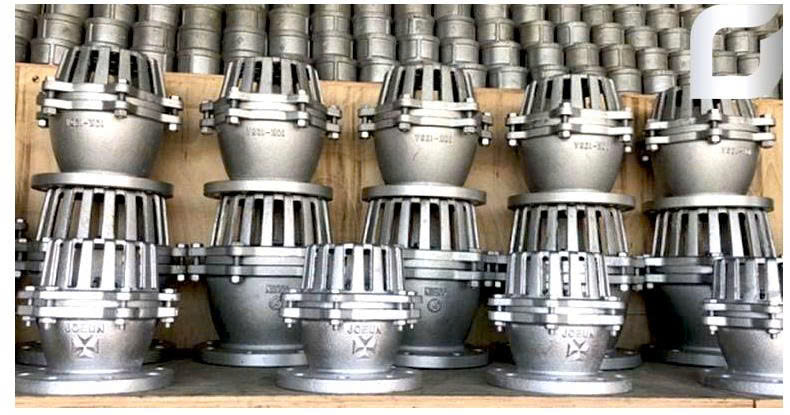

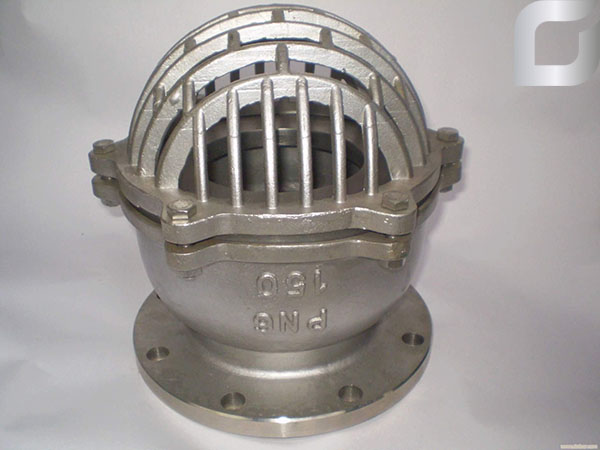

Van rọ hút mặt bích

Van rọ hút là thiết bị lắp cuối đường ống hút, giúp máy bơm giữ nước mồi, ngăn dòng chảy ngược và lọc rác bảo vệ cánh bơm. CÔNG TY TNHH KỸ THUẬT GAAD giới thiệu cấu tạo, nguyên lý hoạt động, các loại van rọ hút gang, inox, đồng theo kiểu ren và mặt bích, cùng tiêu chí lựa chọn theo áp suất, môi trường sử dụng và kinh nghiệm chọn nhà cung cấp uy tín.

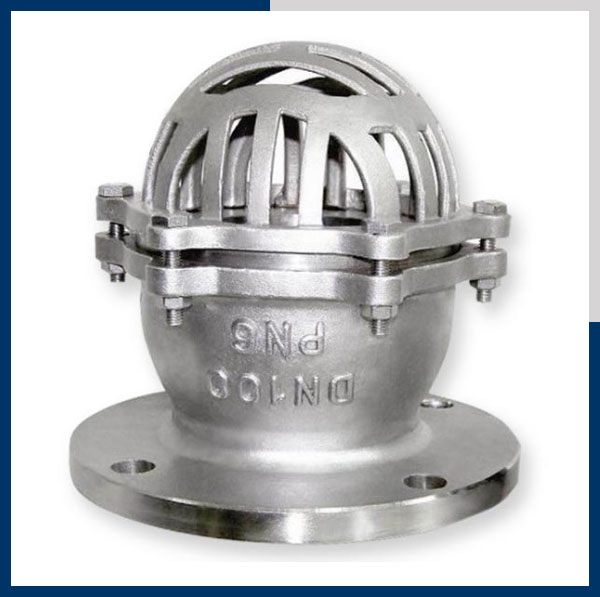

Van hút làm bằng inox cao cấp có độ bền cao thích hợp sử dụng trong các đường ống công nghiệp và dân dụng.

Van rọ hút là gì và vai trò trong hệ thống bơm

Van rọ hút, còn được gọi là van chân, rọ bơm, chõ bơm hoặc foot valve, là sự kết hợp giữa van một chiều và rọ lọc rác trong cùng 1 thân thiết bị. Bộ phận này luôn được lắp ở vị trí cuối đường ống hút, ngập hoàn toàn trong nước nguồn để bơm có thể hút nước lên. Người vận hành cần hiểu vị trí lắp đặt và vai trò của van rọ hút để giải thích được vì sao thiết bị này quyết định khả năng mồi nước và tuổi thọ của máy bơm.

Định nghĩa và thuật ngữ gọi tên

Trong các tài liệu kỹ thuật tại Việt Nam, van rọ hút thường được nhắc đến với nhiều tên gọi khác nhau như van chân, rọ bơm hoặc chõ bơm, còn trong tài liệu tiếng Anh thiết bị này được gọi là foot valve. Dù gọi tên nào, thiết bị vẫn giữ nguyên chức năng cốt lõi là kết hợp van một chiều với lưới lọc trong 1 khối duy nhất.

Van rọ hút được lắp ở cuối đường ống hút của máy bơm, nơi tiếp xúc trực tiếp với nguồn nước như bể chứa, giếng khoan hoặc ao hồ. Vị trí lắp đặt này khiến van rọ hút vừa đóng vai trò van một chiều vừa đóng vai trò lưới lọc đầu vào cho toàn bộ hệ thống bơm.

Vai trò chính của van rọ hút

Vai trò đầu tiên của van rọ hút là ngăn dòng chảy ngược khi máy bơm dừng hoạt động. Khi áp lực hút không còn, đĩa chặn bên trong van rọ hút đóng lại, giữ nước ở trong đường ống thay vì để nước chảy ngược về nguồn.

Vai trò thứ 2 là giữ nước mồi sẵn sàng trong hệ thống. Nhờ van rọ hút giữ kín nước trong đường ống hút, máy bơm có thể khởi động ngay mà không phải mồi lại nhiều lần mỗi khi cần vận hành.

Vai trò thứ 3 là lọc rác và cặn bẩn từ nguồn nước trước khi nước đi vào bơm. Lưới lọc của van rọ hút giữ lại rác, cặn, bùn thô, giúp bảo vệ cánh bơm và các bộ phận quay khỏi mài mòn nhanh.

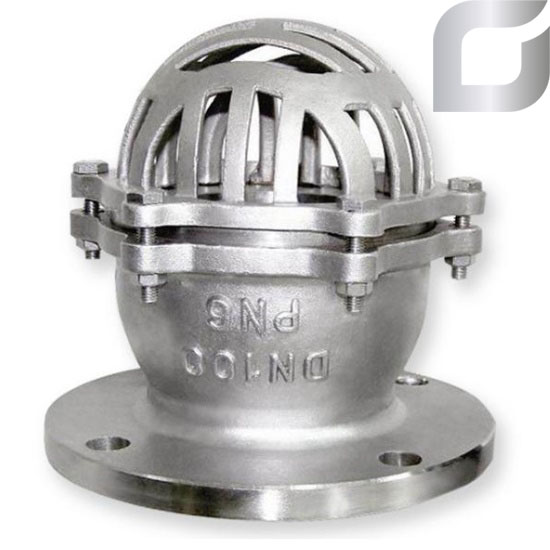

Cấu tạo của van rọ hút inox rất đa dạng đáp ứng tối đa nhu cầu sử dụng của khách hàng.

Nguyên lý hoạt động và cơ chế ngăn dòng chảy ngược

Nguyên lý hoạt động của van rọ hút gắn liền với chênh lệch áp lực do máy bơm tạo ra. Khi bơm chạy, áp lực hút làm đĩa van mở để nước chảy từ nguồn qua rọ lọc vào đường ống, còn khi bơm dừng, áp lực giảm khiến lò xo ép đĩa van đóng lại để ngăn nước chảy ngược. Hiểu rõ chu trình này giúp người đọc thấy được mối liên hệ chặt chẽ giữa cấu tạo và chức năng của van rọ hút, từ đó nhận ra tầm quan trọng của việc lắp đặt đúng kỹ thuật.

Chu trình hoạt động khi bơm khởi động, chạy và dừng

Khi máy bơm khởi động, áp lực hút tạo ra chênh lệch áp giữa 2 phía của van rọ hút, khiến đĩa chặn mở ra và nước bắt đầu chảy vào đường ống.

Khi bơm chạy ổn định, van rọ hút duy trì trạng thái mở liên tục, nước được cung cấp đều đặn trong khi rọ lọc tách rác ra khỏi dòng chảy.

Khi bơm dừng hoạt động, áp lực trong đường ống giảm xuống, lò xo ép đĩa chặn đóng lại để ngăn dòng chảy ngược và giữ áp ổn định trong hệ thống.

Hiện tượng tụt nước và mất nước mồi

Nếu van rọ hút không kín hoặc hệ thống không lắp van rọ hút, đường ống hút rất dễ bị tụt nước sau mỗi lần bơm dừng. Khi đó, máy bơm phải mồi lại từ đầu, gây mất thời gian và làm gián đoạn quá trình cấp nước.

Một van rọ hút đạt chất lượng sẽ giữ áp ổn định trong đường ống, giúp máy bơm luôn sẵn sàng khởi động nhanh mà không cần thao tác mồi nước thủ công nhiều lần.

Khác biệt giữa van rọ hút và van một chiều thông thường

Van rọ hút kết hợp cả chức năng van một chiều lẫn rọ lọc trong 1 thiết bị, được lắp ở đầu đường ống hút và tác động trực tiếp tới khả năng mồi nước của máy bơm.

Van một chiều thông thường chỉ đảm nhiệm chức năng ngăn dòng chảy ngược, thường được lắp trên đường ống xả sau bơm và không có rọ lọc bảo vệ đầu hút như van rọ hút.

Bảng quy cách kích thước của van rọ hút inox

DN	D	D1	Z-Φd	H	T
50	Φ155	Φ120	4xΦ19	162	14
65	Φ175	Φ140	4xΦ19	167	14
80	Φ185	Φ150	8xΦ19	177	16
100	Φ210	Φ175	8xΦ19	206	18
125	Φ250	Φ210	8xΦ23	256	20
150	Φ280	Φ240	8xΦ23	302	20
200	Φ330	Φ290	12xΦ23	325	22

Tại sao cần phải sử dụng van hút inox trong hệ thống đường ống?

Van rọ hút inox là một trong những thiết bị quan trọng trong hệ thống đường ống inox. Loại van này được ưa chuộng nhờ sở hữu nhiều ưu điểm do chất liệu cao cấp và thiết kế thông minh. Dưới đây là lý do tại sao nên sử dụng sản phẩm này:

Chống ăn mòn hóa học và gỉ sét rất tốt

Van rọ hút làm bằng inox 304, 316 có khả năng chống ăn mòn hóa học và chống gỉ sét rất tốt. Sản phẩm có thể sử dụng được trong nhiều loại lưu chất khác nhau từ: nước sạch, nước thải, nước biển đến các loại dung dịch chứa hóa chất pha loãng…Chính ưu điểm này đã giúp kéo dài tuổi thọ của hệ thống tiết kiệm chi phí bảo trì và thay mới.

Khả năng chịu nhiệt độ cao và chịu lực tốt

Van rọ hút inox còn có độ cứng chắc và dẻo dai cao. Sản phẩm có thể sử dụng trong môi trường có nhiệt độ và áp lực cao, chống va đập mạnh mà không dễ bị biến dạng hay hư hỏng.

Lọc bỏ rác và cặn bẩn hiệu quả

Phần đầu hút của van được trang bị lưới lọc bằng inox chuyên dụng. Lưới lọc này có tác dụng ngăn chặn rác thải, cặn bẩn và các tạp chất có thể xâm nhập vào đường ống. Điều này sẽ giúp bảo vệ hệ thống máy bơm khỏi bị tắc nghẽn hay giảm mài mòn các bộ phận bên trong. Từ đó kéo dài tuổi thọ cho hệ thống.

Ngăn chặn hiện tượng dòng chảy ngược

Van hút inox có tác dụng giống như chiếc van 1 chiều. Nó có tác dụng ngăn không cho lưu chất chảy ngược trở lại bể chứa hoặc nguồn cấp nước. Điều này sẽ giúp giữ nước mồi cho máy bơm và đảm bảo máy bơm luôn sẵn sàng hoạt động khi cần mà không cần phải mồi lại. Đồng thời cũng giúp ngăn ngừa hiện tượng búa nước, bảo vệ trang thiết bị trong hệ thống.

Đảm bảo an toàn vệ sinh

Van rọ hút được làm từ inox 304 và inox 316. Đây là 2 loại inox được chứng minh là an toàn với sức khỏe con người. Nên sản phẩm này thường xuyên sử dụng trong các hệ thống đường ống của ngành công nghiệp chế biến thực phẩm, dược phẩm…

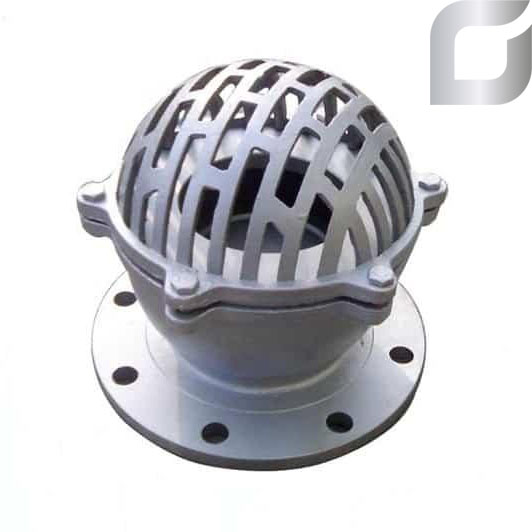

Van rọ hút inox thường được sử dụng trong các hệ thống đường ống xử lý nước thải công nghiệp.

Cấu tạo chi tiết của van rọ hút

Về cơ bản, van rọ hút gồm 3 bộ phận chính là thân van, cơ chế đĩa chặn kết hợp lò xo và rọ lưới lọc phía tiếp xúc với nguồn nước. Hiểu rõ từng bộ phận giúp người mua nhận diện được điểm dễ hư hỏng, đồng thời đánh giá chính xác chất lượng sản phẩm khi lựa chọn van rọ hút cho hệ thống của mình.

Thân van và vật liệu chính

Thân van rọ hút thường được chế tạo từ gang, inox 201, inox 304, đồng hoặc nhựa, tùy theo môi trường nước và yêu cầu kỹ thuật của công trình. Mỗi loại vật liệu mang lại khả năng chịu áp suất, chống ăn mòn và độ bền khác nhau, nên việc chọn đúng vật liệu thân van ngay từ đầu sẽ giúp tránh phải thay thế sớm.

Bề dày và cấu trúc thân van rọ hút quyết định trực tiếp khả năng chịu áp suất của toàn thiết bị. Thân van mỏng hoặc đúc không đều dễ bị nứt vỡ khi hệ thống hoạt động ở áp suất cao trong thời gian dài.

Cơ chế đĩa chặn và lò xo

Đĩa chặn, hoặc bi van trong một số thiết kế, đảm nhiệm chức năng đóng mở một chiều bên trong van rọ hút. Khi máy bơm tạo ra áp lực hút, đĩa chặn được đẩy mở ra để nước đi qua và tiến vào đường ống.

Lò xo bên trong van rọ hút có nhiệm vụ ép đĩa chặn đóng lại ngay khi bơm dừng hoạt động. Nhờ lực đàn hồi của lò xo, van rọ hút khép kín nhanh chóng, hạn chế tối đa lượng nước chảy ngược về nguồn.

Bộ phận rọ hoặc lưới lọc

Rọ lọc, hay lưới lọc, được lắp ở phía ngoài van rọ hút, nơi tiếp xúc trực tiếp với nguồn nước. Thiết kế mắt lưới mắt cáo giúp ngăn rác, cặn và tạp chất thô lọt vào trong đường ống hút.

Kích thước và mật độ mắt lưới của van rọ hút ảnh hưởng trực tiếp tới khả năng lọc và mức tổn thất áp suất trong hệ thống. Mắt lưới quá dày dễ gây tắc nghẽn, trong khi mắt lưới quá thưa lại không lọc được rác nhỏ.

Hướng dẫn cách lắp đặt van hút inox trong thực tế

Dưới đây, chúng tôi xin giới thiệu với các bạn quy trình lắp đặt van hút inox theo đúng yêu cầu kỹ thuật. Cụ thể:

Bước 1: Chuẩn bị các trang thiết bị và dụng cụ hỗ trợ

• Van hút inox có kích thước và tiêu chuẩn phù hợp với đường ống.
• Các dụng cụ: cờ lê, mỏ lết, bulong, đai ốc…
• Các phụ kiện: băng tan, keo, chổi quét keo, mặt bích, gioăng cao su…

Bước 2: Lắp đặt van trực tiếp vào đường ống

Các bạn tiến hành lắp đặt van trực tiếp vào đường ống theo hướng dẫn của nhà sản xuất. Cụ thể:

• Đối với kiểu nối ren hãy dùng thêm băng tan quấn quanh khớp ren của van sau đó cờ lê để vặn siết để tạo kết nối chắc chắn.
• Đối với kiểu kết nối bằng mặt bích hãy chèn thêm gioăng làm kín vào giữa. Sau đó, các bạn luồn bulong thông qua các lỗ mặt bích và tiến hành siết chặt với lực vừa đủ để tạo kết nối kín khít.

Bước 3: Kiểm tra và vệ sinh bề mặt van

Sau khi lắp đặt xong, các bạn cần phải kiểm tra xem kết nối của van đã được chặt chẽ chưa bằng cách cho hệ thống chạy thử. Nếu phát sinh ra hiện tượng bị rò rỉ ở kết nối cần phải tìm cách khắc phục ngay. Cuối cùng, các bạn cần vệ sinh bề mặt van sạch sẽ và tiến hành bàn giao đưa vào sử dụng.

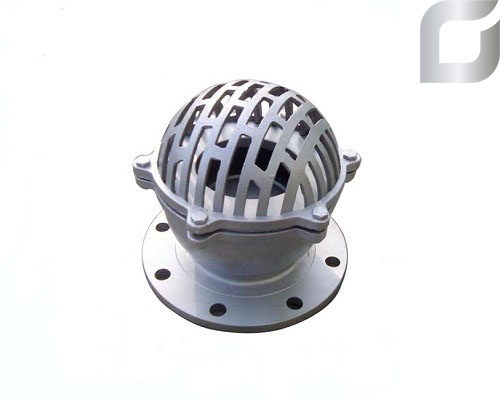

Van rọ hút inox được GAAD cung cấp có chất lượng đảm bảo và giá cả cạnh tranh.

Tiêu chí lựa chọn van rọ hút phù hợp hệ thống

Việc chọn đúng van rọ hút cần dựa trên tổ hợp nhiều tiêu chí gồm vật liệu phù hợp với nguồn nước, kích thước DN, kiểu kết nối ren hoặc mặt bích, áp suất làm việc, nhiệt độ môi trường và đặc điểm cụ thể của hệ thống. Nắm rõ các tiêu chí này giúp người mua đưa ra quyết định chính xác, tránh tình trạng chọn sai dẫn đến rò rỉ, hư hỏng sớm hoặc lãng phí chi phí đầu tư.

Tiêu chí về vật liệu theo môi trường nước

Với nước thường như nước giếng, nước ao hồ hoặc nước bể chứa thông thường, người dùng có thể chọn van rọ hút gang hoặc van rọ hút inox tùy ngân sách.

Với nước sạch có chứa hóa chất nhẹ, van rọ hút inox là lựa chọn phù hợp hơn nhờ khả năng chống ăn mòn tốt hơn gang.

Với nước có độ mặn cao, tính axit hoặc môi trường ăn mòn đặc biệt, van rọ hút inox hoặc van rọ hút đồng sẽ đảm bảo độ bền lâu dài hơn.

Tiêu chí về kích thước DN và lưu lượng

Kích thước DN của van rọ hút phải khớp chính xác với đường kính đường ống hút hiện hữu, thường nằm trong khoảng DN15 đến DN50 đối với hệ thống nhỏ.

Lưu lượng thực tế của máy bơm không được vượt quá khả năng thông qua của van rọ hút, nếu không hệ thống sẽ bị tổn thất áp suất lớn và giảm hiệu suất bơm.

H3: Tiêu chí về kiểu kết nối và tiêu chuẩn mặt bích

Nếu hệ thống sử dụng ren tiêu chuẩn G hoặc R, người mua nên chọn van rọ hút nối ren để đảm bảo tương thích khi lắp đặt.

Nếu hệ thống sử dụng tiêu chuẩn ISO 6162 hoặc ANSI, hoặc yêu cầu độ kín cao ở áp suất lớn, van rọ hút mặt bích sẽ là lựa chọn phù hợp hơn.

Tiêu chí về áp suất và nhiệt độ làm việc

Áp suất làm việc dự kiến của hệ thống cần nằm trong phạm vi áp suất cho phép của van rọ hút, tránh chọn van có ngưỡng áp suất thấp hơn yêu cầu thực tế.

Nhiệt độ môi trường vận hành cũng không được vượt quá giới hạn nhiệt độ làm việc của van rọ hút, thường dao động khoảng 10 đến 80 độ C đối với van gang và inox thông dụng, còn van rọ hút inox công nghiệp có thể chịu được dải nhiệt rộng hơn tùy thiết kế của nhà sản xuất.

Tiêu chí bổ sung

Người mua nên ưu tiên van rọ hút có chứng chỉ chất lượng rõ ràng và đến từ thương hiệu có uy tín trên thị trường.

Độ kín và khả năng chống rò rỉ của van rọ hút cũng là yếu tố cần kiểm tra kỹ trước khi quyết định mua hàng.

Chế độ bảo hành rõ ràng và khả năng bảo trì dễ dàng sẽ giúp người dùng an tâm hơn trong suốt quá trình vận hành hệ thống.

Kinh nghiệm lựa chọn nhà cung cấp van rọ hút uy tín

Một nhà cung cấp van rọ hút uy tín phải chứng minh được nguồn gốc sản phẩm rõ ràng, cung cấp đầy đủ thông số kỹ thuật, tư vấn kỹ thuật đáng tin cậy, báo giá minh bạch và chế độ bảo hành cụ thể. Nắm rõ các tiêu chí này giúp người mua phân biệt được đơn vị cung cấp đáng tin cậy, tránh mua phải van rọ hút kém chất lượng hoặc sản phẩm không rõ nguồn gốc.

Tiêu chí về chất lượng và chứng chỉ sản phẩm

Van rọ hút chính hãng cần có chứng chỉ theo tiêu chuẩn quốc gia hoặc tiêu chuẩn quốc tế như ANSI, DIN, tùy theo yêu cầu của từng công trình.

Nhà cung cấp uy tín phải cung cấp được bảng thông số kỹ thuật chi tiết về vật liệu, áp suất làm việc, nhiệt độ và tiêu chuẩn kết nối của van rọ hút.

Tiêu chí về tư vấn kỹ thuật và hỗ trợ lắp đặt

Đơn vị cung cấp van rọ hút đáng tin cậy cần có đội ngũ tư vấn kỹ thuật hỗ trợ khách hàng lựa chọn sản phẩm phù hợp dựa trên thông tin cụ thể của hệ thống.

Bên cạnh đó, nhà cung cấp nên đưa ra hướng dẫn lắp đặt rõ ràng và sẵn sàng hỗ trợ xử lý các vấn đề kỹ thuật phát sinh trong quá trình sử dụng van rọ hút.

Tiêu chí về minh bạch báo giá và đa dạng sản phẩm

Báo giá van rọ hút cần được thể hiện rõ ràng, không ẩn chi phí và không dùng các mức giá mập mờ gây khó hiểu cho khách hàng.

Nhà cung cấp uy tín thường có đầy đủ các loại van rọ hút gang, inox, đồng với kiểu nối ren và mặt bích, cùng nhiều kích thước và mức áp suất khác nhau để khách hàng dễ dàng lựa chọn theo đúng nhu cầu công trình.

Tiêu chí về bảo hành và dịch vụ hậu mãi

Van rọ hút chính hãng cần đi kèm chế độ bảo hành rõ ràng với thời gian đủ dài, thường tối thiểu từ 6 đến 12 tháng, bao phủ các lỗi phát sinh do sản xuất.

Nhà cung cấp uy tín còn cam kết hỗ trợ bảo trì, sửa chữa hoặc thay thế sản phẩm lỗi trong thời gian bảo hành mà không phát sinh thêm chi phí cho khách hàng.

Kết luận

Van rọ hút là bộ phận thiết yếu giúp máy bơm hoạt động ổn định, tiết kiệm năng lượng, bảo vệ cánh bơm và kéo dài tuổi thọ toàn bộ hệ thống. Khi có nhu cầu mua van rọ hút, khách hàng nên chọn nhà cung cấp uy tín, yêu cầu chứng chỉ chất lượng rõ ràng, chế độ bảo hành cụ thể và đội ngũ tư vấn kỹ thuật chuyên nghiệp để đảm bảo sản phẩm chính hãng, đúng tiêu chuẩn và đáng tin cậy trong suốt quá trình sử dụng.
