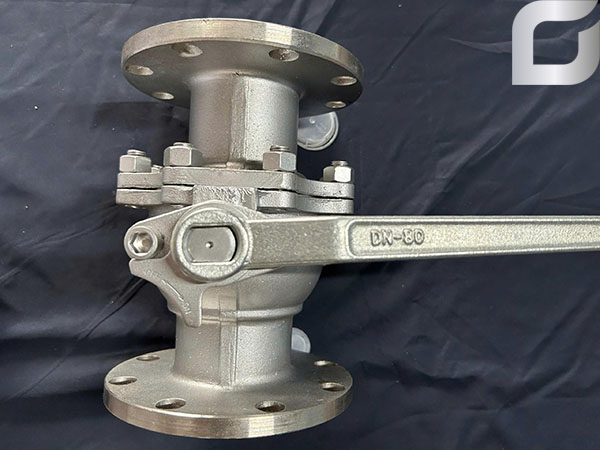

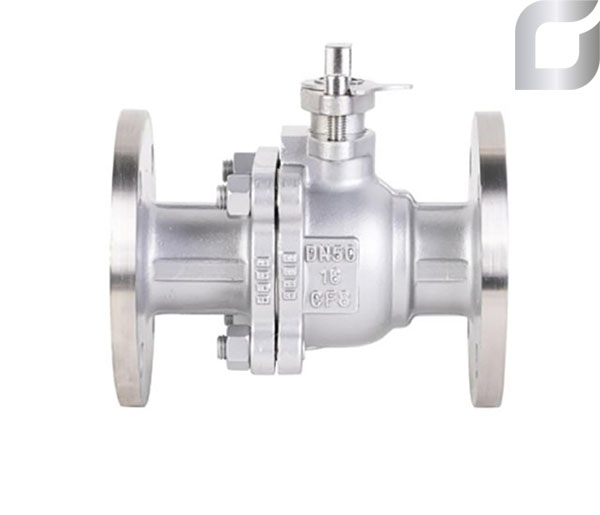

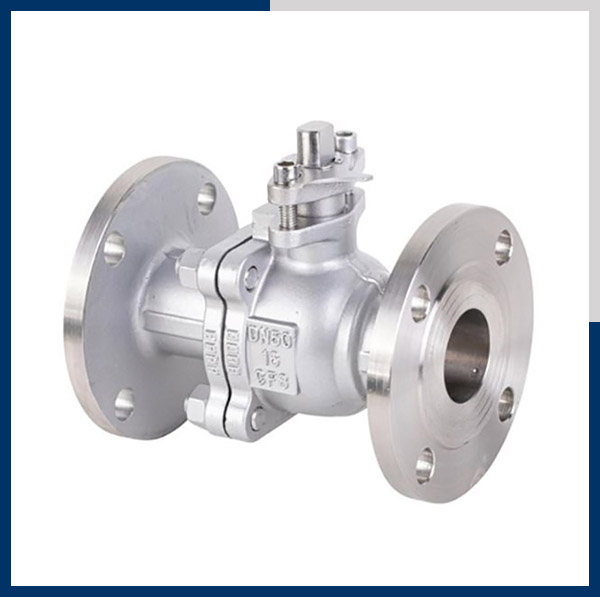

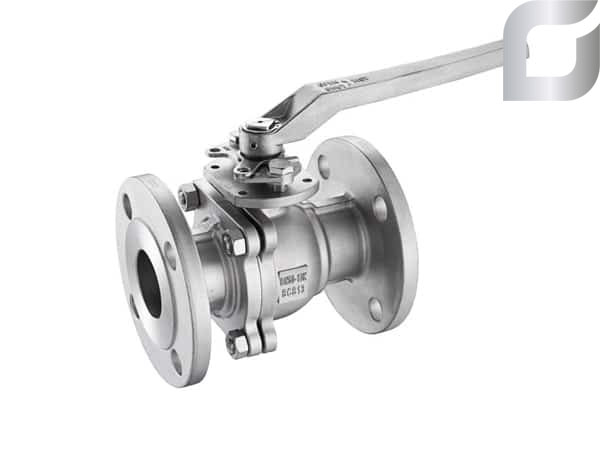

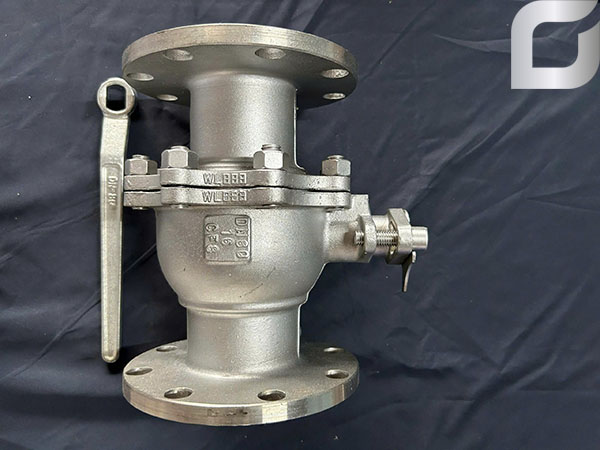

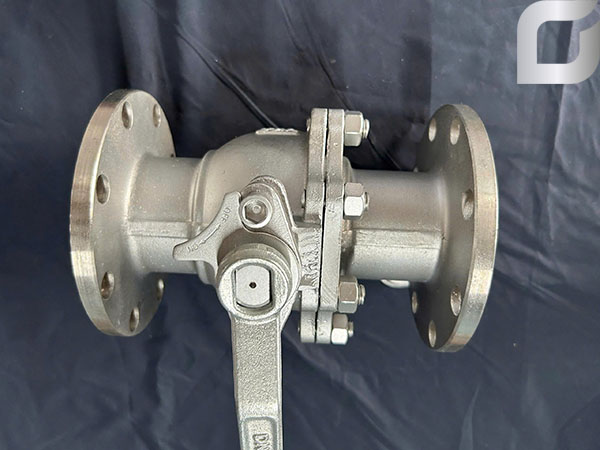

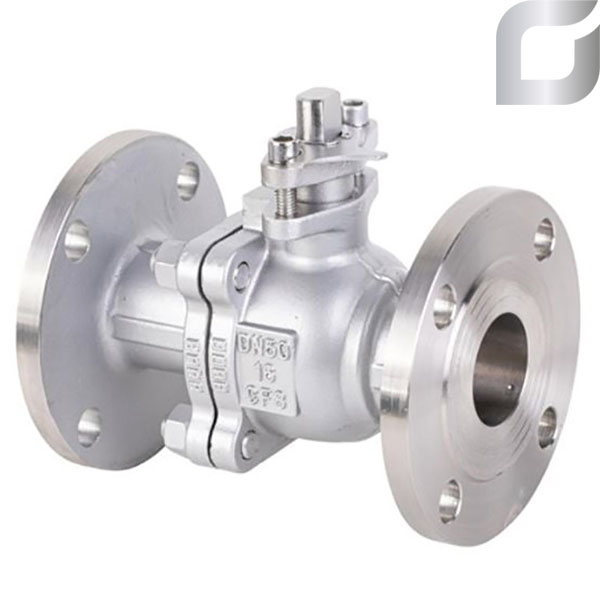

Van bi mặt bích inox

Van bi mặt bích là thiết bị đóng ngắt quan trọng trong hệ thống đường ống công nghiệp, cấp thoát nước, PCCC và HVAC. CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn hiểu cấu tạo, nguyên lý hoạt động, các loại van bi mặt bích phổ biến, tiêu chí chọn theo vật liệu, tiêu chuẩn mặt bích, áp suất làm việc và kinh nghiệm chọn nhà cung cấp uy tín.

Khái quát về van bi mặt bích trong hệ thống kỹ thuật

Van bi mặt bích là loại van sử dụng kiểu kết nối mặt bích thay vì ren hoặc hàn, giúp việc lắp đặt và bảo trì trên các tuyến ống lớn trở nên thuận tiện hơn nhiều. Kiểu kết nối này được ưa chuộng trong các hệ thống đường ống vừa và lớn, nơi áp suất vận hành cao và yêu cầu độ kín gần như tuyệt đối. Nhờ khả năng tháo rời từng đoạn để sửa chữa hoặc thay thế mà không phải cắt hàn lại đường ống, van bi mặt bích trở thành lựa chọn phổ biến trong công nghiệp nặng, cấp thoát nước, phòng cháy chữa cháy và điều hòa không khí.

Định nghĩa và đặc điểm kết nối của van bi mặt bích

Van bi mặt bích là van bi có đầu kết nối dạng mặt bích, liên kết với đường ống thông qua bu lông, đai ốc và gioăng làm kín thay vì ren hay hàn trực tiếp. Cấu tạo mặt bích cho phép người lắp đặt căn chỉnh chính xác vị trí lỗ bu lông trước khi siết chặt.

Kiểu kết nối mặt bích chịu áp lực tốt hơn so với kết nối ren ở cùng kích thước, đồng thời giúp việc tháo lắp bảo trì diễn ra nhanh chóng mà không ảnh hưởng đến các đoạn ống lân cận. Khi bu lông được siết đúng mô-men và gioăng được lắp chính xác, độ kín tại mối nối gần như không xảy ra rò rỉ.

Đặc điểm này khiến van bi mặt bích phù hợp với các đường ống có đường kính lớn, nơi mà việc hàn hoặc dùng ren sẽ khó thi công và khó bảo trì về sau. Trong các hệ thống đòi hỏi an toàn cao như đường ống dẫn hơi, dầu hoặc hóa chất, kết nối mặt bích còn là yêu cầu bắt buộc theo tiêu chuẩn thiết kế.

Thông số kỹ thuật

Tên sản phẩm: Van bi mặt bích

Chất liệu: Inox SUS 304

Kích thước: DN15 – DN200

Kiểu vận hành: Tay gạt

Áp suất làm việc: 10 bar, 16 bar

Nhiệt độ làm việc cao nhất: 200 độ C

Vai trò của van bi mặt bích trong công nghiệp, cấp thoát nước, PCCC, HVAC

Trong hệ thống công nghiệp, van bi mặt bích thực hiện chức năng đóng mở nhanh dòng lưu chất, giúp cô lập từng cụm thiết bị để sửa chữa mà không cần dừng toàn bộ dây chuyền sản xuất. Khả năng đóng mở dứt khoát trong khoảng thời gian ngắn cũng giúp điều tiết lưu lượng chính xác hơn tại các điểm rẽ nhánh.

Trong hệ thống cấp thoát nước, van bi mặt bích được lắp tại các nút giao đường ống chính để ngắt nước cục bộ khi bảo trì mà không làm gián đoạn nguồn cấp cho toàn khu vực. Đối với hệ thống PCCC, loại van này đóng vai trò ngắt nhanh dòng nước chữa cháy tại các trụ cứu hỏa và hệ sprinkler khi cần cô lập khu vực xảy ra sự cố.

Trong hệ thống HVAC, van bi mặt bích điều tiết dòng nước lạnh, nước nóng và nước tuần hoàn qua các dàn trao đổi nhiệt, giúp hệ thống vận hành ổn định và duy trì nhiệt độ mong muốn trong công trình.

Cấu tạo của van bi mặt bích

Van bi mặt bích inox có cấu tạo không quá phức tạp. Sản phẩm có 4 bộ phận chính là: thân van, trục van, viên bi, gioăng và bộ điều khiển. Dưới đây là chức năng chính của từng bộ phận:

• Thân van được làm từ inox chất lượng có độ cứng chắc cao, chịu áp lực mạnh, chống gỉ sét và ăn mòn hóa học tốt. Nó giúp bảo vệ các bộ phận bên trong của van an toàn.
• Trục van chính là bộ phận giúp kết nối viên bi với bộ điều khiển van. Trục này sẽ truyền lực tác động từ bộ điều khiển lên bi của van để thực hiện hoạt động đóng/mở.
• Bi van có dạng hình cầu được đục một lỗ xuyên tâm. Nó có vai trò đóng/mở van để điều tiết dòng lưu chất.
• Bộ điều khiển của van có thể là tay gạt, tay quay điện hoặc khí nén. Nó giúp tạo ra lực tác động lên trục van giúp van đóng/mở.
• Gioăng cao su tạo sự kín khít giữa trục van và viên bi. Nhờ đó sẽ giúp cho lưu chất không bị rò rỉ khi đi qua van.

Nguyên lý hoạt động trong các trạng thái đóng, mở, điều tiết

Khi người vận hành xoay tay gạt hoặc kích hoạt bộ điều khiển, trục ty sẽ làm quả bi xoay một góc 90 độ. Lỗ rỗng trên quả bi trùng với hướng dòng chảy sẽ tạo ra trạng thái mở hoàn toàn, còn khi lỗ đó vuông góc với dòng chảy thì van chuyển sang trạng thái đóng kín.

Áp suất, nhiệt độ và tính chất ăn mòn của lưu chất tác động trực tiếp lên quả bi, gioăng và mặt bích trong suốt quá trình vận hành. Đây chính là lý do việc chọn vật liệu và tiêu chuẩn mặt bích phù hợp trở nên quan trọng, vì chọn sai có thể khiến gioăng biến dạng sớm hoặc mặt bích không chịu được áp lực thiết kế, dẫn đến rò rỉ ngoài ý muốn.

Bảng kích thước van bi mặt bích inox

Size	DN	D	C	G	T	L	W	H	HI	H2	M-N	ISO 5211
	mm
½’’	15	95	65	45	16	115	120	74	48	8	4-14	F03/F04
¾’’	20	105	75	58	18	120	120	85	54	9.5	4-14	F03/F04
1’’	25	115	85	68	18	125	137	89	59	9.5	4-14	F04/F05
1 ¼’’	32	140	100	78	18	130	187	106	72	10	4-18	F04/F05
1 ½’’	40	150	110	88	18	140	187	112	82	14	4-18	F05/F07
2’’	50	165	125	102	20	150	187	115	87	14	4-18	F05/F07
2 ½’’	65	185	145	122	18	170	315	175	102	18.5	4-18	F07/F10
3’’	80	200	160	138	20	180	315	185	111	18.5	8-18	F07/F10
4’’	100	220	180	158	20	190	315	212	138	18.5	8-18	F07/F10

Các loại van bi mặt bích phổ biến theo vật liệu và điều khiển

Van bi mặt bích được phân loại theo vật liệu chế tạo thân van như inox, gang, thép, nhựa và theo phương thức điều khiển như tay gạt thủ công, động cơ điện hoặc bộ truyền động khí nén. Mỗi loại có đặc điểm riêng về khả năng chịu ăn mòn, chịu nhiệt, chịu áp và mức độ tự động hóa, phù hợp với từng môi trường như nước sạch, nước thải, hóa chất, dầu, khí, hệ thống PCCC hoặc HVAC.

Van bi mặt bích inox (304, 316)

Van bi mặt bích inox 304 có khả năng chống ăn mòn và chịu nhiệt tốt, thích hợp với nước sạch, nước công nghiệp, dầu, khí và một số hóa chất không quá ăn mòn mạnh. Đây là dòng van được sử dụng phổ biến nhờ độ bền cơ học ổn định trong điều kiện vận hành thông thường.

Van bi mặt bích inox 316 có khả năng chống ăn mòn cao hơn 304 khi tiếp xúc với môi trường có nồng độ clorua cao, nên thường được ưu tiên cho hệ thống cấp thoát nước, HVAC và các nhà máy thực phẩm cần độ sạch cao.

Van bi mặt bích gang và thép

Van bi mặt bích gang được dùng phổ biến trong hệ thống PCCC, cấp nước và nước thải nhờ giá thành hợp lý và dễ đúc thành nhiều kích cỡ. Tuy nhiên loại van này có hạn chế nhất định về khả năng chống ăn mòn và chịu nhiệt độ cao, nên ít phù hợp với môi trường hóa chất khắc nghiệt.

Van bi mặt bích thép WCB nổi bật ở độ bền cơ học và khả năng chịu áp suất, nhiệt độ cao, phù hợp với hệ thống hơi, dầu nóng và công nghiệp nặng. Khi lựa chọn loại này, người mua cần chú ý thêm lớp phủ chống ăn mòn phù hợp với môi trường lắp đặt để kéo dài tuổi thọ van.

Van bi mặt bích nhựa (UPVC, CPVC)

Van bi mặt bích nhựa UPVC, CPVC không độc hại, chống được axit và kiềm nhẹ, phù hợp phân phối chất lỏng trong hệ thống xử lý nước, hóa chất nhẹ và đường ống nước lạnh của hệ thống HVAC.

Hạn chế của van nhựa là khả năng chịu nhiệt và chịu áp suất thấp hơn nhiều so với van kim loại, nên loại van này chỉ phù hợp với hệ thống áp suất thấp và gần như không được dùng cho đường ống PCCC.

Van bi mặt bích điều khiển điện và khí nén

Van bi mặt bích điều khiển điện sử dụng bộ truyền động điện với điện áp 24V, 220V hoặc 380V, thân van có thể làm từ gang, thép, nhựa hoặc inox tùy nhu cầu. Loại van này phù hợp với hệ thống tự động hóa cần điều khiển từ xa hoặc tích hợp vào hệ thống giám sát trung tâm.

Van bi mặt bích điều khiển khí nén dùng bộ truyền động khí nén để xoay quả bi, phù hợp với hệ thống yêu cầu đóng mở nhanh và an toàn trong môi trường dễ cháy nổ, nơi việc dùng thiết bị điện tiềm ẩn rủi ro cao hơn.

Các ứng dụng của van bi mặt bích inox trong thực tế

Hiện nay, thiết bị van bi mặt bích inox đang được sử dụng rộng rãi trong rất nhiều trong các ngành sản xuất công nghiệp và dân dụng. Cụ thể:

• Hệ thống cấp thoát nước sạch, xử lý nước thải công nghiệp, hệ thống tưới tiêu phục vụ thủy lợi…
• Hệ thống đường ống bơm chất lỏng, chất khí trong ngành sản xuất hóa chất, dầu khí.
• Hệ thống đường ống vận chuyển nguyên liệu trong dây chuyền sản xuất dược – mỹ phẩm yêu cầu an toàn vệ sinh cao.
• Hệ thống đường ống chịu áp suất và nhiệt độ cao trong ngành sản xuất thực phẩm – đồ uống.

Tham khảo báo giá van bi mặt bích inox 304

Van bi mặt bích inox 304 là loại được sử dụng nhiều nhất hiện nay. Không chỉ có chất lượng đảm bảo mà sản phẩm còn có mức giá hết sức cạnh tranh. Tùy theo từng chủng loại và kích thước mà mức giá của sản phẩm này cũng khác nhau. Dưới đây, chúng tôi sẽ giới thiệu cho các bạn giá một số loại van bi mặt bích inox 304 cơ bản:

Kích thước	Mức giá ( VNĐ/1 chiếc)
Van bi mặt bích DN15 – DN50	600.000 – 1.500.000 VNĐ
Van bi mặt bích DN65 – DN100	1.600.000 – 3.000.000 VNĐ
Van bi mặt bích DN125 – DN200	3.200.000 – 6.000.000 VNĐ

Lưu ý:

Đơn giá trên đây chỉ mang tính chất tham khảo. Qúy khách vui lòng liên hệ trực tiếp với nhà cung cấp để nhận báo giá chính xác nhất.

Kinh nghiệm lựa chọn nhà cung cấp van bi mặt bích uy tín

Việc chọn đúng loại van bi mặt bích về mặt kỹ thuật chỉ là một phần, người mua còn cần chọn được nhà cung cấp uy tín để đảm bảo sản phẩm chính hãng, đầy đủ chứng chỉ chất lượng, giá thành hợp lý và chính sách bảo hành rõ ràng. Những tiêu chí đánh giá dưới đây mang tính khách quan, giúp người đọc tự tin lựa chọn nhà cung cấp phù hợp cho dự án của mình.

Tiêu chí đánh giá uy tín và chứng chỉ chất lượng

Người mua nên đánh giá nhà cung cấp dựa trên thời gian hoạt động trong ngành, danh mục sản phẩm cung cấp, khả năng tư vấn kỹ thuật và phản hồi từ các khách hàng đã sử dụng dịch vụ trước đó.

Chứng chỉ CO, CQ và các chứng nhận chất lượng đi kèm sản phẩm là căn cứ quan trọng để xác minh nguồn gốc và chất lượng van. Người mua cần kiểm tra sự minh bạch về xuất xứ hàng hóa cùng tài liệu kỹ thuật đi kèm, tránh mua phải hàng kém chất lượng hoặc hàng không rõ nguồn gốc.

So sánh chính sách bảo hành, giá và dịch vụ hậu mãi

Người mua nên so sánh chính sách bảo hành giữa các nhà cung cấp về thời hạn, phạm vi áp dụng và quy trình xử lý khi có sự cố, đồng thời xem xét khả năng hỗ trợ lắp đặt, bảo trì và tư vấn kỹ thuật sau bán hàng.

Mức giá cũng cần được xem xét linh hoạt theo số lượng đặt hàng và hình thức hợp đồng, nhưng không nên chỉ tập trung vào giá rẻ mà bỏ qua chất lượng và dịch vụ đi kèm. Các nhà cung cấp uy tín thường cam kết bảo hành rõ ràng và hỗ trợ kỹ thuật liên tục trong suốt quá trình sử dụng.

Với kinh nghiệm phân phối vật tư đường ống công nghiệp từ năm 2017, CÔNG TY TNHH KỸ THUẬT GAAD hiện cung cấp các dòng van mặt bích inox phục vụ nhiều ngành công nghiệp nặng. Ngoài ra, khách hàng có thể tham khảo thêm các dòng van ren inox cho những tuyến ống kích thước nhỏ, cùng các loại bích inox đi kèm để đồng bộ hóa vật tư trước khi lắp đặt hệ thống.

Lưu ý lắp đặt, vận hành và bảo trì van bi mặt bích

Việc lắp đặt, vận hành và bảo trì đúng cách quyết định phần lớn hiệu quả sử dụng của van bi mặt bích sau khi đã chọn được sản phẩm phù hợp. Những thao tác dưới đây liên quan trực tiếp đến van bi mặt bích, giúp phát huy tối đa các ưu điểm và tiêu chí kỹ thuật đã trình bày ở phần trên.

Lắp đặt theo tiêu chuẩn mặt bích

Trước khi lắp đặt, người thi công cần kiểm tra bề mặt mặt bích trên van và đường ống, đảm bảo sạch và không có vết xước sâu có thể làm giảm độ kín của gioăng.

Gioăng cần được đặt đúng vị trí, bu lông sử dụng đúng cấp bền theo thiết kế và được siết theo trình tự hình sao với mô-men phù hợp để lực siết phân bố đều trên toàn bộ mặt bích.

Sau khi lắp đặt, nên kiểm tra rò rỉ bằng nước hoặc khí nhẹ trước khi đưa hệ thống vào vận hành chính thức, nhằm phát hiện sớm các điểm chưa kín trước khi chịu áp suất cao trong thực tế.

Vận hành van điều khiển điện và khí nén

Đối với van bi mặt bích điều khiển điện, cần đảm bảo nguồn điện ổn định cho bộ truyền động, tránh tình trạng tăng giảm điện áp đột ngột có thể gây cháy mô-tơ điều khiển.

Đối với van bi mặt bích điều khiển khí nén, áp suất khí cấp cho bộ truyền động cần được duy trì ở mức phù hợp với thông số kỹ thuật của van để đảm bảo lực xoay quả bi đủ và ổn định.

Người vận hành nên định kỳ kiểm tra và vệ sinh thân van, quả bi, trục van cùng công tắc hành trình để tránh hiện tượng kẹt hoặc mài mòn theo thời gian, giúp van luôn dừng đúng vị trí đóng mở như thiết kế.

Kết luận

Van bi mặt bích là thiết bị quan trọng nhờ khả năng đóng mở nhanh, độ kín cao và tuổi thọ bền bỉ, phù hợp với nhiều hệ thống đường ống công nghiệp, cấp thoát nước, PCCC và HVAC. Việc lựa chọn đúng loại van bi mặt bích theo tiêu chí kỹ thuật về vật liệu, kích thước, tiêu chuẩn mặt bích, áp suất và môi trường sử dụng, kết hợp với một nhà cung cấp uy tín, sẽ giúp đảm bảo an toàn vận hành và hiệu quả kinh tế cho công trình.
