Van cổng inox

Van cổng inox là thiết bị đóng mở dòng chảy được dùng rộng rãi trong hệ thống công nghiệp, cấp thoát nước, thực phẩm, hóa chất và PCCC nhờ khả năng chống ăn mòn, độ bền cao. Bài viết của GAAD giúp bạn hiểu cấu tạo, nguyên lý hoạt động, phân loại van cổng inox 304, ty nổi, ty chìm và tiêu chí chọn nhà cung cấp uy tín.

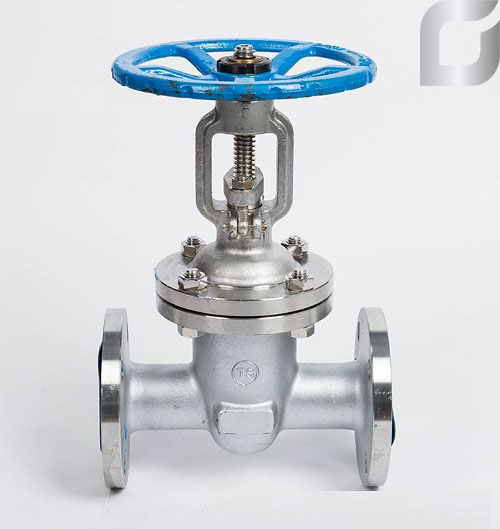

Van cổng inox 304 có bề mặt sáng bóng và độ bền cơ học cao.

Khái quát về van cổng inox và vai trò trong hệ thống

Van cổng inox là loại van có thân và các bộ phận chính làm từ inox, dùng để đóng mở hoàn toàn dòng chảy, tối ưu cho thao tác ON/OFF chứ không phải điều tiết liên tục. Van cổng inox giữ vai trò cô lập hoặc cho phép dòng lưu chất đi qua, được ứng dụng rộng khắp trong công nghiệp, cấp thoát nước, thực phẩm, hóa chất và PCCC.

Định nghĩa và chức năng cơ bản của van cổng inox

Van cổng inox được thiết kế để đóng hoặc mở hoàn toàn dòng chảy, không dùng để điều chỉnh lưu lượng như van bi hay van cầu.

Vật liệu inox giúp van cổng inox chịu được môi trường ăn mòn, đáp ứng yêu cầu vệ sinh cao và hoạt động ổn định trong điều kiện khắc nghiệt.

Vai trò trong hệ thống đường ống các ngành

Van cổng inox thường được lắp để cô lập từng nhánh ống, phục vụ bảo trì thiết bị mà không phải dừng toàn bộ hệ thống.

Van cổng inox xuất hiện trong đường ống công nghiệp, cấp nước, thoát nước, dây chuyền thực phẩm, hệ thống hóa chất và mạng lưới chữa cháy PCCC.

Cấu tạo của van cổng inox 304

Một chiếc van cổng inox hoàn chỉnh có cấu tạo gồm 5 bộ phận chính sau đây:

• Thân van đây là bộ phận được làm từ 100% inox 304 cao cấp. Bộ phận này có hai đầu kết nối với đường ống theo 2 kiểu mặt bích hoặc ren.
• Nắp van được gắn trực tiếp vào thân van có tác dụng che kín bảo vệ các cơ cấu bên trong và tạo không gian cho trục van di chuyển.
• Trục van được sử dụng để kết nối tay quay giúp điều khiển cánh van hoạt động.
• Cánh van có hình tròn hoặc hình chữ nhật giúp đóng/mở để điều tiết dòng chảy trong hệ thống.
• Tay quay đây là bộ phận được sử dụng để điều khiển đóng/mở van.

>>>Xem thêm: Van mặt bích inox

Sơ đồ mô tả các bộ phận của van cổng inox.

Nguyên lý hoạt động của van cổng inox

Khi quay tay hoặc kích hoạt bộ truyền động, đĩa van cổng inox di chuyển theo phương vuông góc với dòng chảy để đóng hoặc mở đường ống. Cách vận hành này lý giải vì sao van cổng inox gần như không gây tổn thất áp suất khi mở hoàn toàn, nhưng không phù hợp để điều tiết liên tục.

Chu trình mở và đóng của van cổng

Khi mở hoàn toàn, đĩa van nằm ngoài đường dòng chính nên lưu chất đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất.

Khi đóng, đĩa van ép sát vào seat tạo bề mặt kín, ngăn hoàn toàn dòng lưu chất di chuyển qua van.

Lý do van cổng inox không dùng để điều tiết

Nếu để van cổng inox ở trạng thái mở một phần trong thời gian dài, dòng lưu chất chảy xiết qua khe hở nhỏ sẽ làm mài mòn nhanh đĩa van và seat.

Vì vậy van cổng inox chỉ nên vận hành ở 2 trạng thái đóng hoặc mở hoàn toàn, còn điều tiết lưu lượng nên giao cho van globe hoặc van góc.

Bảng kích thước van cổng inox

Kích thước (DN)	Kích thước (inch)	Đường kính ngoài ống (mm)
DN15	1/2”	21.3 mm
DN20	3/4”	26.9 mm
DN25	1”	33.7 mm
DN32	1 1/4”	42.4 mm
DN40	1 1/2”	48.3 mm
DN50	2”	60.3 mm



Kích thước (DN)	Kích thước (inch)	Đường kính ngoài ống (mm)
DN65	2 1/2”	76.1 mm
DN80	3”	88.9 mm
DN100	4”	114.3 mm
DN125	5”	139.7 mm
DN150	6”	165.1 mm



Kích thước (DN)	Kích thước (inch)	Đường kính ngoài ống (mm)
DN200	8”	219.1 mm
DN250	10”	273 mm
DN300	12”	323.9 mm
DN350	14”	355.6 mm
DN400	16”	406.4 mm

Phân loại van cổng inox theo vật liệu

Vật liệu chế tạo quyết định trực tiếp khả năng chống ăn mòn, chi phí và phạm vi ứng dụng của van cổng inox. Inox 201, 304 và 316 là 3 loại phổ biến nhất, mỗi loại phù hợp một nhóm môi trường lưu chất khác nhau.

Inox 304 – vật liệu phổ biến

Van cổng inox 304 được dùng nhiều nhất nhờ khả năng chống ăn mòn tốt trong hầu hết ứng dụng công nghiệp thông thường.

Loại van này thích hợp cho nước sạch, nước thải sinh hoạt, hóa chất nhẹ và một số dây chuyền thực phẩm không tiếp xúc môi trường ăn mòn mạnh.

Inox 316 – chống ăn mòn mạnh

Van cổng inox 316 chứa thêm molypden, tăng khả năng chống ăn mòn so với inox 304, đặc biệt trong môi trường có clo hoặc muối.

Nhờ đó, van cổng inox 316 được ưa chuộng trong hệ thống nước biển, hóa chất mạnh, dầu khí và môi trường khắc nghiệt.

Inox 201 – ứng dụng giới hạn

Van cổng inox 201 có khả năng chống ăn mòn thấp hơn nhưng chi phí thấp hơn, phù hợp môi trường ít ăn mòn.

Loại van này ít dùng trong công nghiệp nặng, phổ biến hơn ở các ứng dụng dân dụng đơn giản.

Phân loại van cổng inox theo kiểu ty van

Ty van quyết định cách quan sát trạng thái đóng mở và không gian lắp đặt của van cổng inox. Có 2 kiểu chính là ty nổi, hành trình ty lộ ra ngoài, và ty chìm, hành trình ty nằm gọn trong thân van.

Van cổng ty nổi

Ở van cổng inox ty nổi, phần ty lộ ra ngoài nên người vận hành có thể quan sát trạng thái mở đóng bằng mắt thường.

Đặc điểm này khiến van cổng ty nổi được dùng phổ biến trong hệ thống PCCC và cấp nước công cộng.

Van cổng ty chìm

Van cổng inox ty chìm có hành trình ty nằm bên trong thân van, giúp tiết kiệm chiều cao lắp đặt so với ty nổi.

Thiết kế gọn này phù hợp hệ thống công nghiệp có không gian lắp đặt hạn chế.

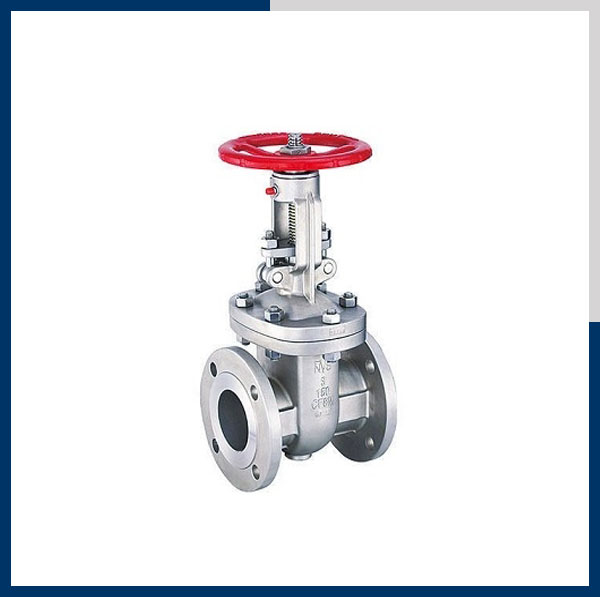

Van cổng inox được sử dụng trong nhiều hệ thống đường ống khác nhau.

Phân loại van cổng inox theo kiểu kết nối

Van cổng inox thường được chế tạo với 2 kiểu kết nối là ren và mặt bích, mỗi kiểu phù hợp một nhóm kích thước và áp suất riêng. Chọn đúng tiêu chuẩn mặt bích như BS, JIS, DIN hoặc ANSI giúp tránh lắp sai gây rò rỉ.

Van cổng ren inox

Van cổng ren inox thường dùng cho kích thước nhỏ, từ DN15 đến DN50, phù hợp hệ thống có áp suất làm việc vừa phải.

Kiểu kết nối này giúp lắp đặt và tháo lắp thuận tiện hơn, chi phí đầu tư ban đầu thường thấp hơn van mặt bích.

Van cổng inox mặt bích

Van cổng inox mặt bích phù hợp đường ống kích thước lớn, áp suất cao và yêu cầu độ kín gần như tuyệt đối tại mối nối.

Kiểu van này xuất hiện nhiều trong hệ thống công nghiệp, dầu khí và những vị trí cần tháo lắp bảo trì thường xuyên.

Tiêu chuẩn mặt bích BS, JIS, DIN, ANSI

Các tiêu chuẩn BS, JIS, DIN và ANSI quy định kích thước mặt bích, số lượng lỗ bu lông và khoảng cách giữa các lỗ trên van cổng inox.

Đồng bộ tiêu chuẩn mặt bích giữa van và đường ống là yêu cầu bắt buộc để tránh khớp nối lỏng lẻo hoặc rò rỉ.

Ưu điểm kỹ thuật và hiệu năng của van cổng inox

Van cổng inox được nhiều nhà thầu M&E và chủ đầu tư lựa chọn nhờ độ bền cơ học, khả năng chống ăn mòn, tính vệ sinh và ít gây tổn thất áp suất khi mở hoàn toàn.

Chống ăn mòn và tuổi thọ dài

Vật liệu inox không bị oxy hóa bởi nước, không khí ẩm và phần lớn hóa chất thông thường, giúp van cổng inox bền theo thời gian.

Nếu được bảo trì đúng cách, van cổng inox có thể hoạt động ổn định trong khoảng 10-15 năm, tùy điều kiện vận hành thực tế.

Độ bền cơ học trước va đập và rung động

Inox có tính chất cơ học tốt, chịu va đập mạnh mà không dễ nứt vỡ, phù hợp hệ thống công nghiệp nặng có rung động hoặc áp lực dòng chảy thay đổi đột ngột.

Khả năng giữ độ kín khi thiết kế và gia công chính xác

Bề mặt tiếp xúc giữa đĩa van và seat được gia công chính xác, giúp van cổng inox đóng kín hoàn toàn khi ở trạng thái OFF.

Gioăng làm kín bằng EPDM hoặc PTFE hỗ trợ thêm, hạn chế rò rỉ lưu chất ra bên ngoài thân van.

Tính vệ sinh và dễ vệ sinh

Bề mặt inox trơn nhẵn, không gỉ sét và không giữ lại cặn bẩn hay vi khuẩn, phù hợp ngành thực phẩm, đồ uống và dược phẩm.

Người vận hành có thể vệ sinh van cổng inox bằng nước, xà phòng hoặc dung dịch khử trùng thông thường mà không lo hư hại bề mặt.

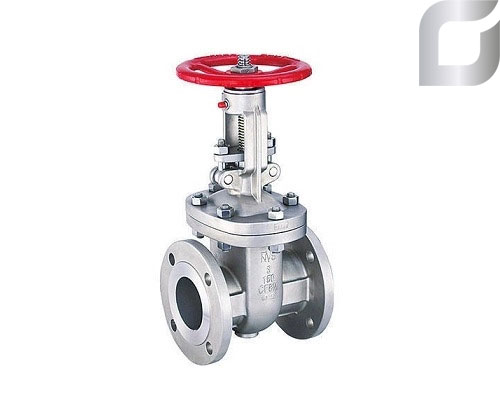

GAAD chuyên cung cấp van cổng inox 304 chính hãng với giá cả cạnh tranh.

Ứng dụng van cổng inox trong các ngành

Nhờ những ưu điểm trên, van cổng inox được lắp đặt rộng khắp trong nhiều hệ thống đường ống khác nhau, từ dây chuyền sản xuất công nghiệp cho đến mạng lưới chữa cháy.

Ứng dụng trong công nghiệp sản xuất

Van cổng inox dùng để cô lập từng nhánh ống, ngắt hoặc cho phép dòng chất lỏng, khí và hơi nước lưu thông trong dây chuyền sản xuất, phổ biến ở ngành giấy, hóa chất, dầu khí, sản xuất phụ gia và xử lý khoáng sản.

Ứng dụng trong hệ thống cấp nước và thoát nước

Tại các trạm bơm và nhà máy xử lý nước, van cổng inox được lắp để điều tiết và cô lập từng khu vực trong mạng lưới phân phối nước sạch.

Trong hệ thống thoát nước thải, van cổng inox giúp kiểm soát dòng chảy và thuận lợi khi bảo trì thiết bị xử lý.

Ứng dụng trong ngành thực phẩm và đồ uống

Nhờ đáp ứng yêu cầu vệ sinh cao, van cổng inox được dùng trong dây chuyền sản xuất sữa, bia, nước mía và nước ép trái cây.

Ứng dụng trong ngành hóa chất

Khả năng chống ăn mòn của van cổng inox, đặc biệt là dòng inox 316, giúp van hoạt động ổn định khi tiếp xúc axit, kiềm và dung môi hữu cơ.

Van cổng inox thường lắp trong hệ thống tuần hoàn hóa chất, bể chứa axit và nhà máy xử lý hóa chất công nghiệp.

Ứng dụng trong hệ thống chữa cháy PCCC

Van cổng inox ty nổi được chứng nhận UL/FM thường lắp tại các tuyến chính cấp nước chữa cháy, nơi cần đóng mở dứt khoát.

Van cổng inox đóng vai trò ngắt hoặc cấp nước cho hệ thống sprinkler và máy bơm chữa cháy, góp phần đảm bảo an toàn công trình.

Kinh nghiệm lựa chọn nhà cung cấp van cổng inox uy tín

Chọn đúng nhà cung cấp van cổng inox cũng quan trọng không kém việc chọn đúng loại van, vì sản phẩm chính hãng và dịch vụ hậu mãi rõ ràng giúp giảm rủi ro trong suốt vòng đời sử dụng.

Yêu cầu chứng chỉ và tài liệu kỹ thuật

Trước khi đặt hàng, nên kiểm tra giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của van cổng inox từ nhà máy sản xuất.

Với dự án PCCC, cần yêu cầu thêm thuyết minh kỹ thuật, bản vẽ và chứng chỉ UL/FM để đảm bảo van đáp ứng đúng yêu cầu an toàn cháy nổ.

Đánh giá uy tín và kinh nghiệm nhà cung cấp

Nhà cung cấp uy tín thường có nhiều năm kinh nghiệm, từng cung cấp cho các dự án tham khảo cụ thể và nhận được phản hồi tích cực từ khách hàng.

Người mua cũng nên kiểm tra công ty có địa chỉ rõ ràng, đăng ký kinh doanh hợp lệ, tránh giao dịch với đơn vị kinh doanh tạm thời, thiếu thông tin minh bạch.

Kiểm tra báo giá và điều kiện thương mại

Báo giá van cổng inox cần thể hiện chi tiết đơn giá, thành tiền, điều khoản thanh toán, thời gian giao hàng và chính sách chiết khấu nếu có.

Nên thận trọng với mức giá thấp bất thường, vì đây có thể là dấu hiệu của hàng nhập lậu hoặc sản phẩm không rõ nguồn gốc.

Chính sách bảo hành và hỗ trợ kỹ thuật sau bán hàng

Nhà cung cấp uy tín thường cam kết bảo hành van cổng inox trong khoảng 1-2 năm kể từ ngày bán, không tính hư hỏng do sử dụng sai cách.

Bên cạnh bảo hành, dịch vụ tư vấn lựa chọn, hướng dẫn lắp đặt và hỗ trợ xử lý sự cố là yếu tố nên hỏi rõ trước khi ký hợp đồng.

Tối ưu chi phí vòng đời khi sử dụng van cổng inox

Van cổng inox thường có giá đầu tư ban đầu cao hơn một số vật liệu khác, nhưng nếu tính theo vòng đời sử dụng thì chi phí tổng thể có thể thấp hơn nhờ tuổi thọ dài và ít phải bảo trì thay thế.

Chi phí đầu tư ban đầu và các yếu tố ảnh hưởng

Van cổng inox 304 thường có giá cao hơn van gang, còn van cổng inox 316 lại cao hơn inox 304 do chi phí vật liệu và gia công.

Kích thước DN, tiêu chuẩn mặt bích, kiểu ty van, xuất xứ sản phẩm và số lượng đặt hàng cũng ảnh hưởng trực tiếp đến giá van cổng inox.

Chi phí vận hành và bảo trì

Với tuổi thọ tham khảo khoảng 10-15 năm và tần suất bảo trì thấp, van cổng inox thường tiết kiệm chi phí vận hành hơn van gang, vốn có tuổi thọ tham khảo chỉ khoảng 5-7 năm và cần bảo trì thường xuyên hơn.

Nếu tính thêm chi phí ngừng sản xuất để thay thế hoặc sửa chữa van, van cổng inox thường mang lại hiệu quả kinh tế tốt hơn về lâu dài.

Cách tối ưu bằng lựa chọn đúng loại và nhà cung cấp

Chọn đúng vật liệu, giữa inox 304 hoặc inox 316, ngay từ đầu giúp tránh phải thay van sớm do chọn sai môi trường sử dụng.

Mua van cổng inox từ nhà cung cấp uy tín, có chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật tốt cũng giúp giảm thiểu sự cố phát sinh trong quá trình vận hành.
