Khớp nối ống inox là gì?
Khớp nối ống inox là phụ kiện làm từ thép không gỉ, chủ yếu sử dụng inox 304 hoặc inox 316, có chức năng liên kết hai hoặc nhiều đoạn ống thành một hệ thống dẫn lưu chất kín và ổn định.
Tùy vị trí lắp đặt, thân khớp nối có thể mang dạng hình trụ, chữ T hoặc chữ L. Hai đầu kết nối có thể là ren trong, ren ngoài, đầu hàn, đầu clamp hoặc đầu nối nhanh.
Cấu tạo cơ bản
Một khớp nối ống inox thường gồm các bộ phận chính:
- Thân khớp nối bằng inox.
- Hai đầu liên kết với đường ống.
- Gioăng làm kín.
- Vòng siết hoặc cùm kẹp đối với loại clamp và nối nhanh.
Gioăng thường được làm từ EPDM, PTFE hoặc silicone. Vật liệu gioăng ảnh hưởng trực tiếp đến khả năng chịu nhiệt, chịu hóa chất và độ kín của mối nối.
Vật liệu và thông số kỹ thuật
Inox 304 phù hợp với nước sạch, khí nén, thực phẩm và các môi trường ít ăn mòn. Inox 316 được bổ sung molypden, giúp chống ăn mòn tốt hơn trong hóa chất, nước biển và dầu khí.
Các thông số phổ biến gồm:
| Tiêu chí | Thông số tham khảo |
| Vật liệu | Inox 304 hoặc inox 316 |
| Kích thước | DN15 đến DN100 |
| Áp lực phổ biến | Khoảng PN10 |
| Nhiệt độ làm việc | Trên 120°C tùy gioăng |
| Vật liệu gioăng | EPDM, PTFE, silicone |
Thông số thực tế còn phụ thuộc vào kiểu khớp nối, vật liệu gioăng, độ dày và công bố của nhà sản xuất.
Ưu điểm chính
Khớp nối ống inox tạo ra mối nối bền, chống ăn mòn và thuận tiện khi lắp đặt. Sự đa dạng về kiểu kết nối giúp kỹ sư lựa chọn sản phẩm theo từng vị trí, từ đoạn ống cố định đến khu vực cần tháo lắp hoặc hấp thụ rung động.
Các loại khớp nối ống inox phổ biến

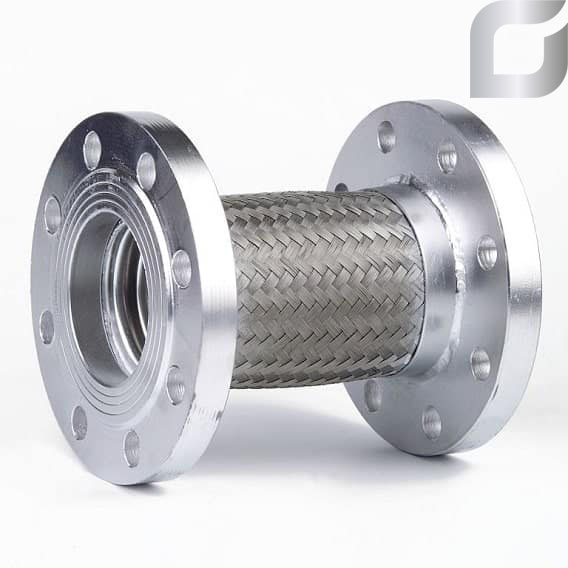

Khớp nối ống inox thường được chia thành 5 nhóm gồm khớp nối ren, hàn, clamp, nối nhanh và khớp nối mềm. Mỗi loại có cơ chế làm kín và phạm vi sử dụng khác nhau.
Khớp nối ren
Khớp nối ren có đầu ren trong hoặc ren ngoài được gia công chính xác. Khi lắp, phụ kiện được vặn trực tiếp vào đường ống, thường kết hợp thêm băng PTFE hoặc keo làm kín.
Ưu điểm của khớp nối ren là:
- Thi công nhanh.
- Không cần máy hàn.
- Dễ tháo lắp và thay thế.
- Chi phí lắp đặt tương đối thấp.
Loại này thường được sử dụng trong hệ thống cấp nước, khí nén, xử lý nước thải và một số dây chuyền thực phẩm.
Độ kín phụ thuộc vào chất lượng ren và kỹ thuật siết. Nếu ren bị sai bước, mòn hoặc lắp không đúng lực, mối nối có thể rò rỉ.
Khớp nối hàn
Khớp nối hàn liên kết các đoạn ống bằng cách hàn kín mép nối, tạo thành một mối nối liền mạch và gần như không có khe hở.
Loại này có ưu điểm về độ kín, khả năng chịu áp suất và chịu nhiệt. Khớp nối hàn inox 304 hoặc 316 thường được sử dụng trong hệ thống hóa chất, dầu khí và các tuyến đường ống yêu cầu độ an toàn cao.
Hạn chế của phương pháp hàn là khó tháo lắp, cần thợ có tay nghề và không thuận tiện khi muốn thay đổi cấu hình hệ thống sau này.
Khớp nối clamp
Khớp nối clamp gồm hai đầu ferrule, gioăng làm kín và cùm kẹp bên ngoài. Khi siết cùm, hai đầu ferrule ép đều lên gioăng để tạo mối nối kín.
Khớp nối clamp có bề mặt trơn, ít điểm chết và tháo lắp nhanh. Vì vậy, sản phẩm phù hợp với:
- Nhà máy thực phẩm.
- Dây chuyền đồ uống.
- Ngành dược phẩm.
- Hệ thống vi sinh.
- Tuyến ống cần vệ sinh thường xuyên.
Giới hạn áp suất và nhiệt độ của khớp nối clamp phụ thuộc nhiều vào cấu tạo cùm và vật liệu gioăng.
Khớp nối nhanh
Khớp nối nhanh gồm đầu đực và đầu cái, sử dụng cơ chế khóa bi hoặc khóa ngàm. Người dùng có thể tháo hoặc lắp mà không cần xoay ren hay sử dụng dụng cụ phức tạp.
Loại này phù hợp với:
- Xe phun nước.
- Xe chữa cháy.
- Hệ thống thử áp.
- Tuyến ống cần thay đổi kết nối thường xuyên.
Khi lựa chọn, cần bảo đảm vật liệu inox và gioăng tương thích với lưu chất. Khớp nối nhanh không nên sử dụng cho hệ thống áp suất cực cao hoặc điều kiện vượt quá giới hạn công bố.

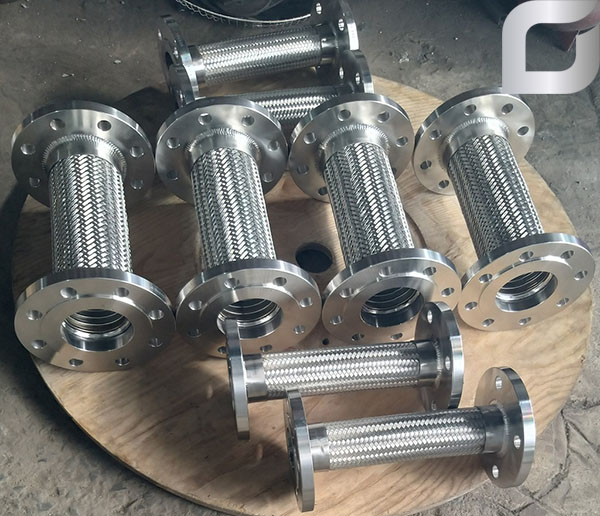

Khớp nối mềm inox

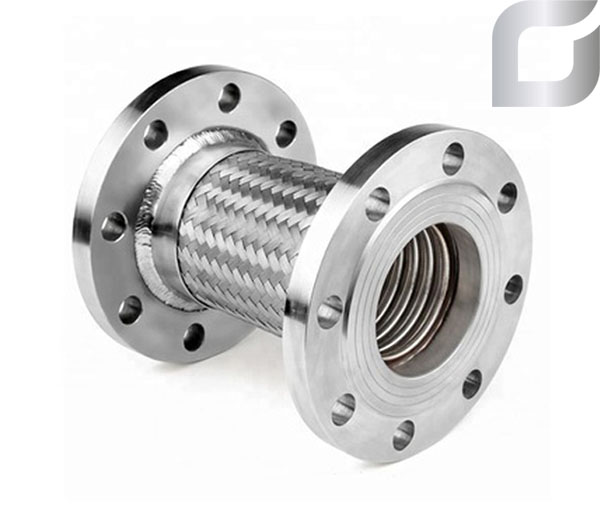

Khớp nối mềm inox có phần thân dạng ruột gà bọc lưới inox, hai đầu kết nối bằng mặt bích hoặc rắc co ren.
Cấu tạo linh hoạt giúp phụ kiện:
- Hấp thụ rung động.
- Bù giãn nở nhiệt.
- Hạn chế truyền va đập.
- Giảm tải cho đường ống cứng.
Khớp nối mềm thường được lắp tại chân bơm, khu vực rung động mạnh hoặc đoạn ống có nhiệt độ thay đổi liên tục. Sản phẩm đóng vai trò bổ trợ, không thay thế hoàn toàn khớp nối ren, hàn, clamp hoặc nối nhanh.

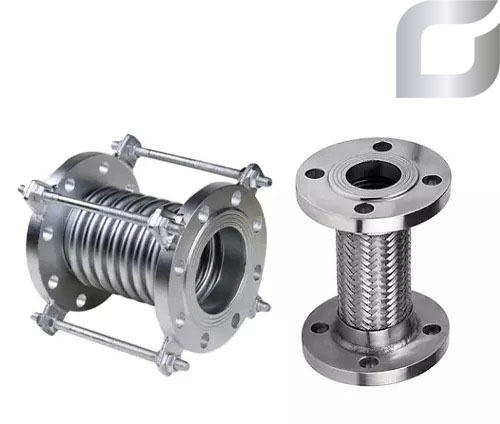

Tiêu chí lựa chọn khớp nối ống inox
Việc lựa chọn cần dựa trên áp suất, nhiệt độ, lưu chất, kích thước, tiêu chuẩn kết nối, vật liệu inox và gioăng.
Áp suất làm việc
Kỹ sư cần xác định áp suất vận hành thực tế, chẳng hạn PN10 hoặc PN16, sau đó đối chiếu với giới hạn áp suất do nhà sản xuất công bố.
Nguyên tắc an toàn là chọn khớp nối có cấp áp lực cao hơn áp suất làm việc thực tế. Trong các phương pháp kết nối, khớp nối hàn và mặt bích thường phù hợp với áp suất cao hơn ren, clamp hoặc nối nhanh.
Nhiệt độ vận hành
Nhiệt độ ảnh hưởng đến cả thân inox và gioăng làm kín.
Khớp nối nhanh phổ biến có nhiệt độ làm việc tham khảo trên 120°C. Khớp nối mềm inox có thể chịu mức nhiệt cao hơn, tham khảo khoảng 400°C tùy cấu tạo.
Vật liệu gioăng cần được lựa chọn phù hợp:
- PTFE: Phù hợp với hóa chất mạnh và nhiệt độ cao.
- EPDM: Thường dùng cho nước nóng và hơi.
- Silicone: Phù hợp với thực phẩm và hệ thống vi sinh.
Không nên lựa chọn kiểu khớp nối chỉ dựa trên vật liệu inox mà bỏ qua giới hạn của gioăng.
Tính chất lưu chất
Mỗi loại lưu chất đặt ra yêu cầu khác nhau:
- Nước sạch cần khả năng chống ăn mòn cơ bản.
- Nước thải cần vật liệu chịu được tạp chất và môi trường ẩm.
- Axit, kiềm và hóa chất cần khả năng chống ăn mòn mạnh.
- Thực phẩm và dược phẩm yêu cầu bề mặt sạch, ít điểm chết.
- Dầu khí cần độ kín, khả năng chịu áp suất và nhiệt độ cao.
Inox 304 thường đủ dùng với nước sạch và thực phẩm ít ăn mòn. Inox 316 phù hợp hơn với hóa chất hoặc nước biển.
Về phương pháp kết nối, khớp nối hàn thường được chọn cho hóa chất và dầu khí, clamp phù hợp với thực phẩm, còn nối nhanh thích hợp với nước và khí nén.
Kích thước và tiêu chuẩn
Kích thước DN của khớp nối phải tương thích với đường kính ống, van và thiết bị. Nếu sai kích thước, hệ thống phải dùng thêm đầu chuyển, làm tăng số mối nối và nguy cơ rò rỉ.
Cần kiểm tra tiêu chuẩn mặt bích hoặc ren như:
- JIS.
- BS.
- ANSI.
- BSP.
- NPT.
Người mua cũng nên ưu tiên sản phẩm có nguồn gốc rõ ràng, CO, CQ và thông số kỹ thuật đầy đủ.
So sánh các phương pháp kết nối ống inox
Mỗi phương pháp có ưu và nhược điểm riêng. Việc lựa chọn cần cân bằng giữa độ kín, độ bền, khả năng tháo lắp, vệ sinh và chi phí.
Bảng dưới đây giúp so sánh nhanh bốn phương pháp phổ biến:
| Phương pháp | Ưu điểm | Hạn chế | Phạm vi phù hợp |
| Ren | Lắp nhanh, dễ tháo, chi phí thấp | Có nguy cơ rò rỉ, hạn chế áp suất | Nước, khí nén, tuyến phụ |
| Hàn | Kín, bền, chịu nhiệt và áp suất tốt | Khó tháo, cần thợ hàn | Hóa chất, dầu khí, tuyến cố định |
| Clamp | Dễ vệ sinh, tháo lắp nhanh | Phụ thuộc gioăng, giới hạn áp suất | Thực phẩm, dược phẩm |
| Nối nhanh | Tháo lắp nhanh nhất | Không phù hợp áp suất cực cao | Thử áp, xe chữa cháy, tuyến linh hoạt |
Kết nối ren
Kết nối ren có chi phí thấp và thuận tiện khi bảo trì. Tuy nhiên, độ kín phụ thuộc vào chất lượng ren, vật liệu làm kín và kỹ thuật lắp đặt.
Phương pháp này thích hợp với hệ thống áp suất vừa, thường xuyên cần tháo lắp hoặc thay đổi cấu hình.
Kết nối hàn
Kết nối hàn tạo mối nối liền mạch, chịu áp suất và nhiệt độ cao. Đây là phương pháp phù hợp với lưu chất độc hại, ăn mòn hoặc tuyến đường ống cố định.
Nhược điểm là khó thay đổi sau khi lắp và chi phí nhân công cao hơn.
Kết nối clamp
Clamp phù hợp với hệ thống cần vệ sinh thường xuyên. Gioăng có thể thay nhanh, bề mặt ít điểm chết và không cần cắt hàn khi bảo trì.
Hạn chế chính là khả năng chịu áp suất, nhiệt độ phụ thuộc vào cùm và gioăng. Khi sử dụng trong hệ thống áp lực cao, cần đối chiếu kỹ thông số.
Khớp nối nhanh
Khớp nối nhanh có tốc độ tháo lắp cao, phù hợp với hệ thống thử áp hoặc đường ống thường xuyên thay đổi kết nối.
Giới hạn phổ biến có thể ở mức PN10 và nhiệt độ trên 120°C tùy sản phẩm. Không nên sử dụng vượt quá thông số do nhà sản xuất công bố.

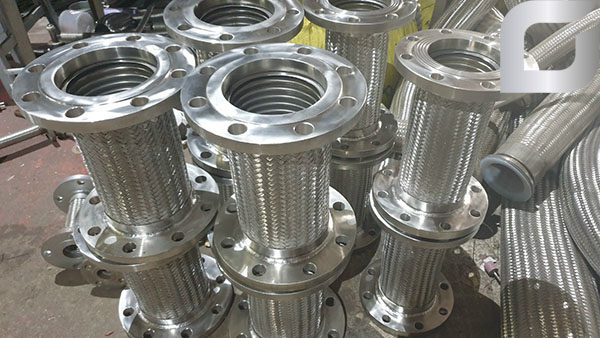

Giải pháp kết nối đường ống inox đồng bộ
Một hệ thống hoàn chỉnh thường cần phối hợp nhiều phương pháp kết nối thay vì sử dụng duy nhất một loại khớp nối trên toàn tuyến.
Thiết kế theo sơ đồ công nghệ
Trước khi chọn sản phẩm, kỹ sư cần xác định:
- Vị trí máy bơm.
- Van và thiết bị đo.
- Đường ống đứng hoặc ngang.
- Điểm có rung động.
- Đoạn cần tháo lắp.
- Khu vực cần độ kín cao.
- Vị trí có giãn nở nhiệt.
Khớp nối mềm nên được bố trí gần bơm hoặc khu vực rung mạnh để bảo vệ các đoạn ống cứng.
Kết hợp với phụ kiện khác
Hệ thống đường ống inox còn cần nhiều phụ kiện như:
- Rắc co để tháo lắp nhanh.
- Măng sông để nối hai đoạn cùng kích thước.
- Côn thu để chuyển đường kính.
- Lơ thu để chuyển kích thước đầu ren.
- Mặt bích để kết nối thiết bị.
Trong thực tế, rắc co có thể kết hợp với đoạn hàn để tạo điểm tháo lắp trên tuyến cố định. Mặt bích thường kết hợp với khớp nối mềm tại vị trí máy bơm hoặc thiết bị cần bảo trì.
Tổ hợp theo từng hệ thống
Với hệ thống nước sạch, có thể dùng khớp nối ren hoặc nối nhanh, kết hợp khớp nối mềm tại vị trí bơm.
Với hóa chất và dầu khí, nên ưu tiên kết nối hàn, mặt bích và khớp nối mềm inox để tăng khả năng chịu áp suất và ăn mòn.
Trong nhà máy thực phẩm và dược phẩm, khớp nối clamp vi sinh bằng inox 304 hoặc 316, kết hợp gioăng silicone hoặc EPDM, thường là lựa chọn phù hợp. Một số đoạn ít tháo lắp có thể sử dụng kết nối hàn.
Đối với hệ thống xử lý nước thải, khớp nối ren có thể kết hợp với khớp nối mềm tại khu vực bơm để giảm rung động.
Kết luận
Khớp nối ống inox cần được lựa chọn dựa trên điều kiện vận hành, phương pháp kết nối và yêu cầu kỹ thuật của từng hệ thống. Lựa chọn đúng ngay từ giai đoạn thiết kế sẽ giúp nâng cao độ an toàn, kéo dài tuổi thọ và tối ưu chi phí vận hành. Với kinh nghiệm trong lĩnh vực phụ kiện đường ống công nghiệp, CÔNG TY TNHH KỸ THUẬT GAAD cung cấp giải pháp và tư vấn kỹ thuật phù hợp cho nhiều ứng dụng thực tế.
