Trả lời nhanh: Phụ kiện inox 304 nối ren và nối hàn được sử dụng để nối đường ống, đổi hướng dòng chảy, chia nhánh, chuyển kích thước hoặc bịt kín đầu ống. Phụ kiện nối ren thuận tiện tháo lắp, trong khi phụ kiện nối hàn tạo mối nối cố định và yêu cầu thi công hàn phù hợp. Khi lựa chọn cần xem xét loại phụ kiện, kích thước, mác inox, tiêu chuẩn kết nối, chiều dày và điều kiện áp suất, nhiệt độ của hệ thống.

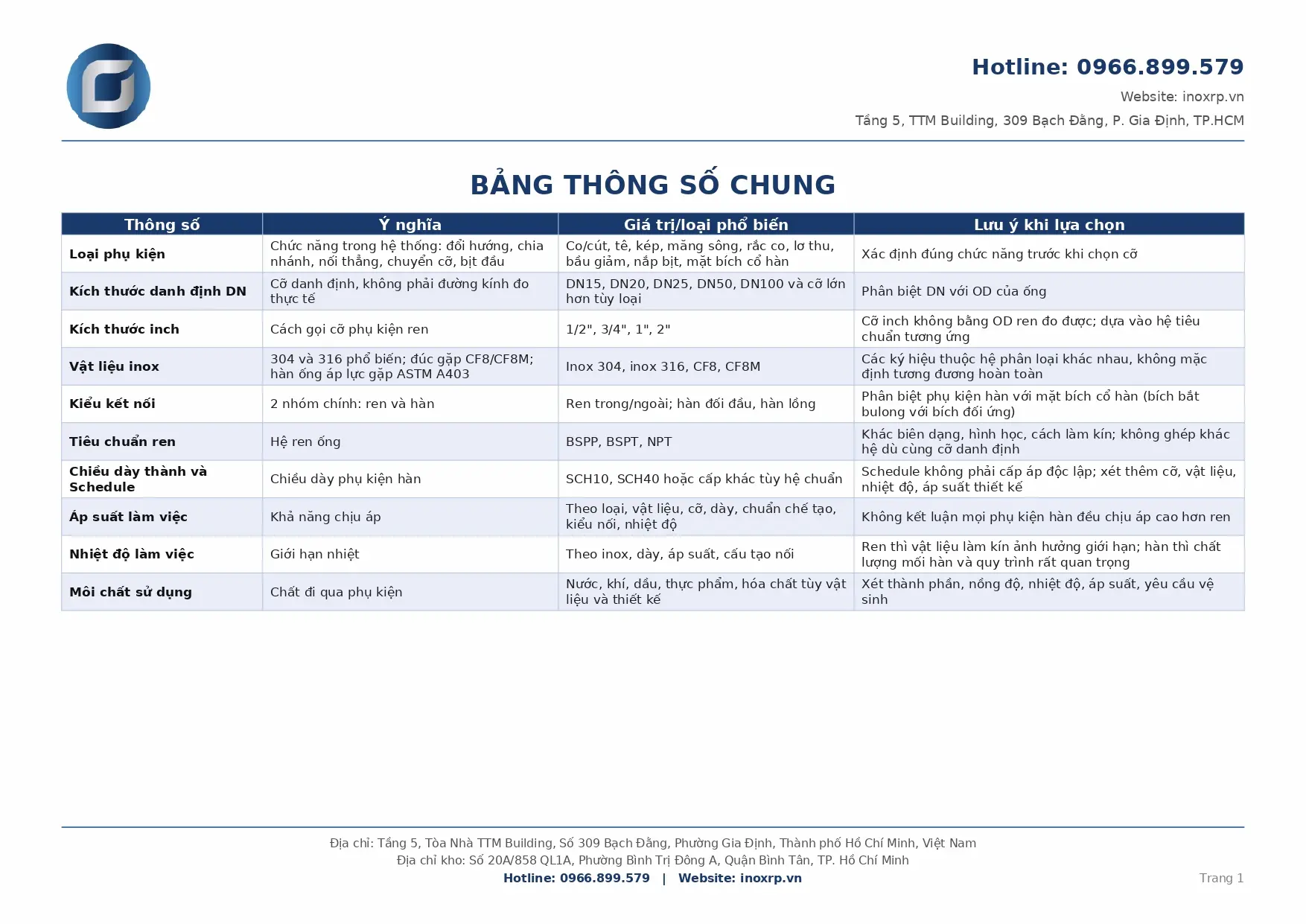

Bảng thông số chung
| Thông số | Ý nghĩa | Giá trị/loại phổ biến | Lưu ý khi lựa chọn |
| Loại phụ kiện | Chức năng trong hệ thống: đổi hướng, chia nhánh, nối thẳng, chuyển cỡ, bịt đầu | Co/cút, tê, kép, măng sông, rắc co, lơ thu, bầu giảm, nắp bịt, mặt bích cổ hàn | Xác định đúng chức năng trước khi chọn cỡ |
| Kích thước danh định DN | Cỡ danh định, không phải đường kính đo thực tế | DN15, DN20, DN25, DN50, DN100 và cỡ lớn hơn tùy loại | Phân biệt DN với OD của ống |
| Kích thước inch | Cách gọi cỡ phụ kiện ren | 1/2″, 3/4″, 1″, 2″ | Cỡ inch không bằng OD ren đo được; dựa vào hệ tiêu chuẩn tương ứng |
| Vật liệu inox | 304 và 316 phổ biến; đúc gặp CF8/CF8M; hàn ống áp lực gặp ASTM A403 | Inox 304, inox 316, CF8, CF8M | Các ký hiệu thuộc hệ phân loại khác nhau, không mặc định tương đương hoàn toàn |
| Kiểu kết nối | 2 nhóm chính: ren và hàn | Ren trong/ngoài; hàn đối đầu, hàn lồng | Phân biệt phụ kiện hàn với mặt bích cổ hàn (bích bắt bulong với bích đối ứng) |
| Tiêu chuẩn ren | Hệ ren ống | BSPP, BSPT, NPT | Khác biên dạng, hình học, cách làm kín; không ghép khác hệ dù cùng cỡ danh định |
| Chiều dày thành và Schedule | Chiều dày phụ kiện hàn | SCH10, SCH40 hoặc cấp khác tùy hệ chuẩn | Schedule không phải cấp áp độc lập; xét thêm cỡ, vật liệu, nhiệt độ, áp suất thiết kế |
| Áp suất làm việc | Khả năng chịu áp | Theo loại, vật liệu, cỡ, dày, chuẩn chế tạo, kiểu nối, nhiệt độ | Không kết luận mọi phụ kiện hàn đều chịu áp cao hơn ren |
| Nhiệt độ làm việc | Giới hạn nhiệt | Theo inox, dày, áp suất, cấu tạo nối | Ren thì vật liệu làm kín ảnh hưởng giới hạn; hàn thì chất lượng mối hàn và quy trình rất quan trọng |
| Môi chất sử dụng | Chất đi qua phụ kiện | Nước, khí, dầu, thực phẩm, hóa chất tùy vật liệu và thiết kế | Xét thành phần, nồng độ, nhiệt độ, áp suất, yêu cầu vệ sinh |
Tải File PDF BẢNG THÔNG SỐ KỸ THUẬT VÀ TIÊU CHUẨN CHỌN PHỤ KIỆN INOX REN – HÀN để tham khảo ngay tại đây.

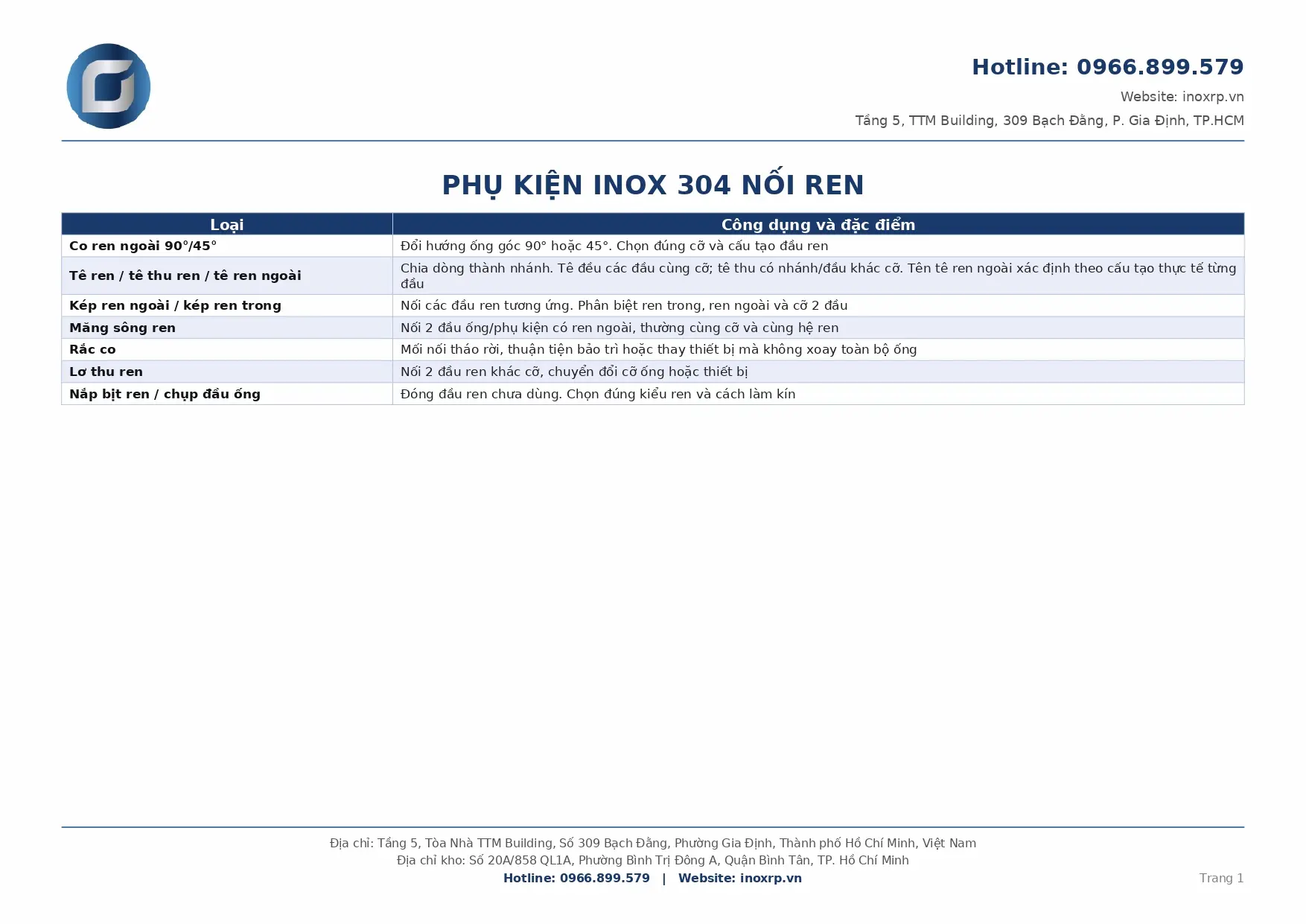

Phụ kiện inox 304 nối ren
| Loại | Công dụng và đặc điểm |
| Co ren ngoài 90°/45° | Đổi hướng ống góc 90° hoặc 45°. Chọn đúng cỡ và cấu tạo đầu ren |
| Tê ren / tê thu ren / tê ren ngoài | Chia dòng thành nhánh. Tê đều các đầu cùng cỡ; tê thu có nhánh/đầu khác cỡ. Tên tê ren ngoài xác định theo cấu tạo thực tế từng đầu |
| Kép ren ngoài / kép ren trong | Nối các đầu ren tương ứng. Phân biệt ren trong, ren ngoài và cỡ 2 đầu |
| Măng sông ren | Nối 2 đầu ống/phụ kiện có ren ngoài, thường cùng cỡ và cùng hệ ren |
| Rắc co | Mối nối tháo rời, thuận tiện bảo trì hoặc thay thiết bị mà không xoay toàn bộ ống |
| Lơ thu ren | Nối 2 đầu ren khác cỡ, chuyển đổi cỡ ống hoặc thiết bị |
| Nắp bịt ren / chụp đầu ống | Đóng đầu ren chưa dùng. Chọn đúng kiểu ren và cách làm kín |
Tải File PDF BẢNG THÔNG SỐ KỸ THUẬT VÀ TIÊU CHUẨN CHỌN PHỤ KIỆN INOX NỐI REN để tham khảo ngay tại đây.

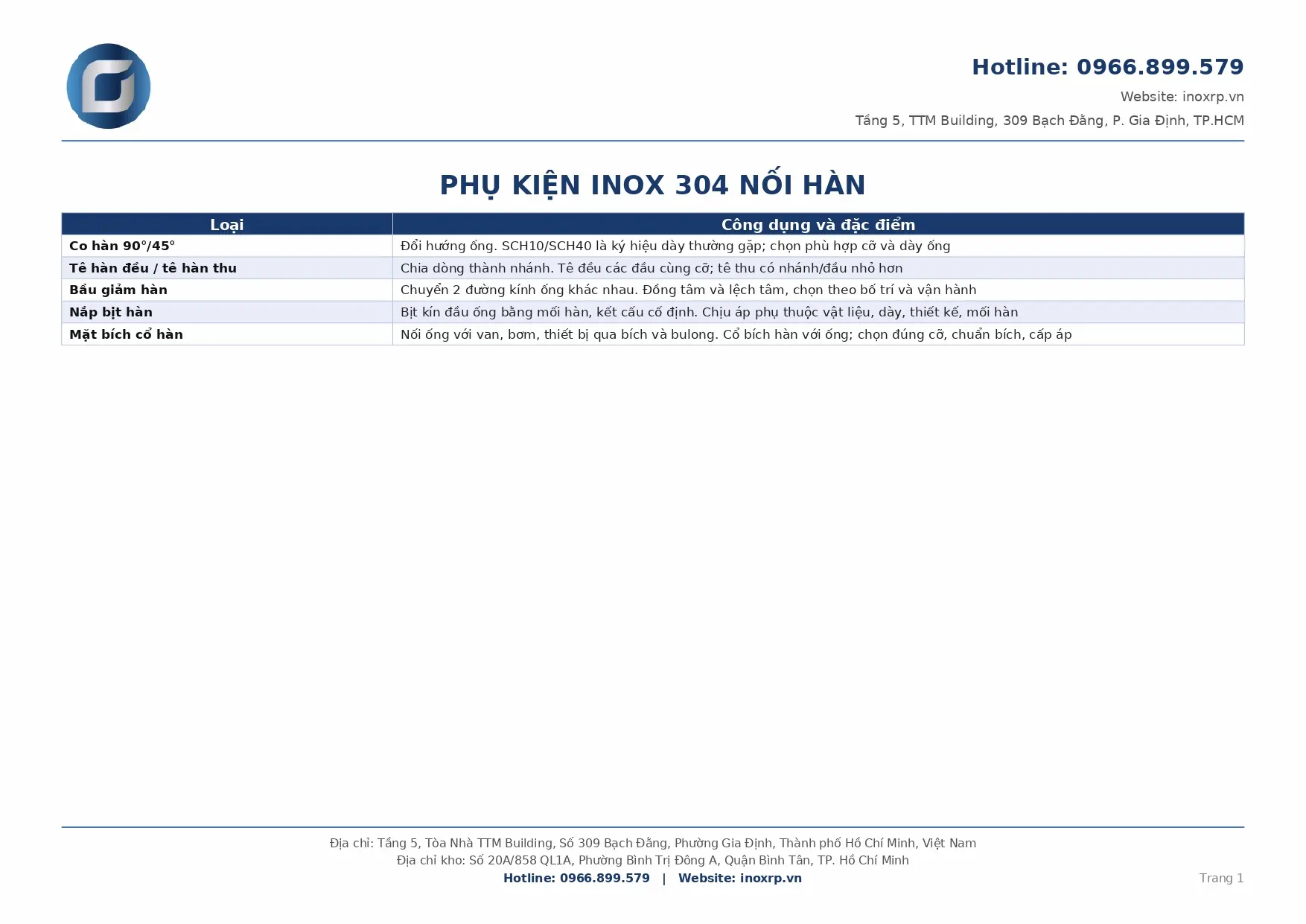

Phụ kiện inox 304 nối hàn
| Loại | Công dụng và đặc điểm |
| Co hàn 90°/45° | Đổi hướng ống. SCH10/SCH40 là ký hiệu dày thường gặp; chọn phù hợp cỡ và dày ống |
| Tê hàn đều / tê hàn thu | Chia dòng thành nhánh. Tê đều các đầu cùng cỡ; tê thu có nhánh/đầu nhỏ hơn |
| Bầu giảm hàn | Chuyển 2 đường kính ống khác nhau. Đồng tâm và lệch tâm, chọn theo bố trí và vận hành |
| Nắp bịt hàn | Bịt kín đầu ống bằng mối hàn, kết cấu cố định. Chịu áp phụ thuộc vật liệu, dày, thiết kế, mối hàn |
| Mặt bích cổ hàn | Nối ống với van, bơm, thiết bị qua bích và bulong. Cổ bích hàn với ống; chọn đúng cỡ, chuẩn bích, cấp áp |
Co, tê, bầu giảm, nắp bịt hàn đối đầu tham chiếu ASME B16.9 hoặc MSS SP-43 tùy cấu tạo và phạm vi. SCH10/SCH40 không mô tả như cấp áp suất.
Tải File PDF BẢNG THÔNG SỐ KỸ THUẬT VÀ TIÊU CHUẨN CHỌN PHỤ KIỆN INOX NỐI HÀN để tham khảo ngay tại đây.
Tiêu chuẩn cần đối chiếu
- Phụ kiện ren: co/tê ren ASME B16.11 (phụ kiện rèn thuộc phạm vi); kép/măng sông/rắc co/lơ thu/nắp bịt ren: B16.11 (tùy kết cấu) + ren ASME B1.20.1, ISO 7-1, ISO 228-1 (đúng hệ ren và kiểu làm kín).
- Phụ kiện hàn: co/tê/bầu giảm/nắp bịt hàn đối đầu ASME B16.9 + MSS SP-43 (inox chống ăn mòn, áp thấp theo phạm vi) + vật liệu ASTM A403/A403M (inox austenitic); đầu vát hàn đối đầu ASME B16.25 (chuẩn bị đầu hàn, không thay chuẩn kích thước).
- Phân biệt: ASTM A403 là vật liệu, không phải mọi phụ kiện 304 đều chứng nhận theo đó; B16.9 là hàn đối đầu tại nhà máy, không áp cho mọi phụ kiện hàn/ren; SP-43 không áp cho mọi SCH; B1.20.1 là ren NPT hệ Mỹ; ISO 7-1 là ren kín áp tại ren, khác ISO 228-1 (kín không tại ren).
Các tiêu chuẩn trên là tài liệu tham khảo theo từng nhóm, không phải chứng nhận mặc định của toàn bộ phụ kiện 304. Xác định đúng kết cấu, cách nối, cỡ, hệ ren và vật liệu trước khi khẳng định chuẩn áp dụng.
Cách chọn nhanh
- Chọn đúng loại và kích thước: chốt chức năng đổi hướng/chia nhánh/nối thẳng/chuyển cỡ/bịt đầu, sau đó chốt DN hoặc inch tương thích ống.
- Chọn đúng kiểu kết nối: ren khi cần tháo lắp và hệ phù hợp; hàn khi thiết kế yêu cầu mối cố định. Ren chốt đúng BSP hay NPT; hàn kiểm tra kiểu đầu hàn và chiều dày.
- Chọn theo điều kiện làm việc: xét mác inox, áp suất, nhiệt độ, môi chất, vệ sinh. Không chọn chỉ vì tên 304/316, không mặc định 1 kiểu nối luôn chịu áp tốt hơn.
FAQ
Phụ kiện inox nối ren và nối hàn khác nhau như thế nào?
Ren liên kết bằng ren trong/ngoài, thuận tiện tháo bảo trì. Hàn liên kết bằng mối hàn, cố định và yêu cầu thi công phù hợp. Chọn theo thiết kế, điều kiện làm việc, nhu cầu bảo trì.
Ren BSP và NPT có thể lắp thay thế cho nhau không?
Không nên dù cùng cỡ danh định. Khác hình học ren và đặc tính nối; sai hệ gây hỏng ren hoặc rò rỉ.
Phụ kiện inox 304 và inox 316 khác nhau như thế nào?
304 hợp nhiều ứng dụng thông dụng; 316 chống ăn mòn tốt hơn trong một số môi trường chloride nhờ molypden. Chọn theo môi chất, nồng độ, nhiệt độ, vận hành. Tổng quan: Phụ kiện ren-hàn.
