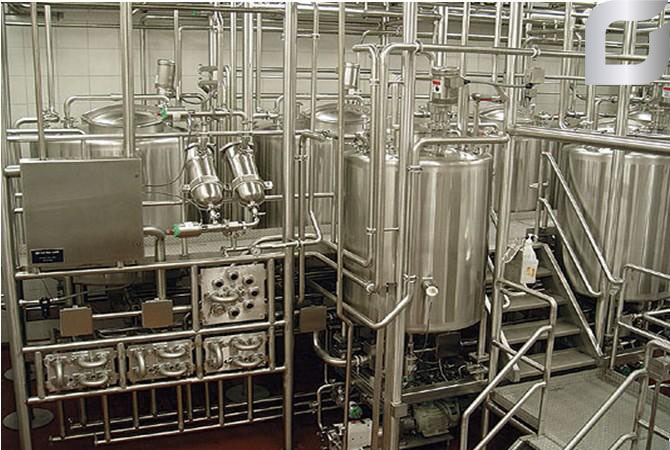

Ống inox vi sinh là giải pháp đường ống chuyên dụng cho các ngành công nghiệp sạch như thực phẩm, đồ uống và dược phẩm nhờ khả năng chống ăn mòn và hạn chế vi khuẩn phát triển. Bài viết của CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn hiểu rõ đặc điểm kỹ thuật, tiêu chuẩn sản xuất quốc tế, ứng dụng thực tế và cách phân biệt với ống inox công nghiệp thông thường để lựa chọn đúng cho hệ thống.

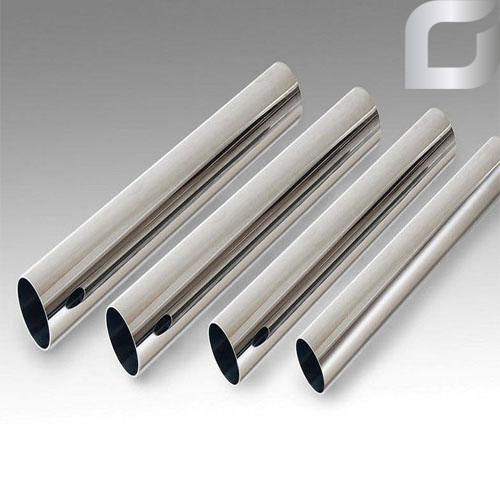

Khái niệm và đặc điểm kỹ thuật của ống inox vi sinh
Ống inox vi sinh, còn được gọi là ống inox thực phẩm, thường được sản xuất từ inox 304 hoặc inox 316. Bề mặt ống trải qua công đoạn đánh bóng đặc biệt để đáp ứng yêu cầu vệ sinh trong các ngành sản xuất sạch.
Điểm khác biệt lớn nhất giữa ống inox vi sinh và ống inox công nghiệp nằm ở bề mặt trong. Độ nhám Ra của ống vi sinh thường dao động từ 0,4 μm đến 0,8 μm, giúp lưu chất di chuyển thuận lợi, hạn chế mảng bám và giảm nguy cơ vi khuẩn hình thành bên trong lòng ống.
Định nghĩa và phân loại cơ bản
Ống inox vi sinh được thiết kế với bề mặt trơn, không có các khuyết tật như vết nứt hoặc rỗ khí. Đặc điểm này giúp sản phẩm phù hợp với hệ thống tiếp xúc trực tiếp với thực phẩm, đồ uống, dược phẩm và mỹ phẩm.
Trong khi ống inox công nghiệp chủ yếu tập trung vào độ bền cơ học và khả năng chịu áp suất, ống inox vi sinh phải đáp ứng đồng thời hai nhóm yêu cầu:
- Độ bền và khả năng chịu điều kiện vận hành.
- Độ sạch và tiêu chuẩn vệ sinh bề mặt.
Đây là căn cứ quan trọng để kỹ sư phân biệt và lựa chọn đúng loại ống ngay từ giai đoạn thiết kế hệ thống.
Cấu tạo, kích thước và độ dày
Ống inox vi sinh có dạng hình trụ rỗng, được chế tạo hoàn toàn từ inox. Hai đầu ống để hở nhằm kết nối với thiết bị, van hoặc các đoạn ống có cùng kích thước.
Cấu tạo đơn giản giúp việc thi công, lắp đặt và thay thế trong dây chuyền sản xuất thuận tiện hơn.
Các thông số kích thước phổ biến gồm:
| Tiêu chí | Thông số tham khảo |
| Đường kính | Từ 1/2 inch đến 12 inch |
| Độ dày thành ống | Khoảng 0,8-3 mm |
| Vật liệu phổ biến | Inox 304, 304L, 316, 316L |
| Độ nhám bề mặt | Khoảng Ra 0,4-0,8 μm |
Kỹ sư cần căn cứ vào lưu lượng, công suất và áp suất làm việc để lựa chọn đường kính, độ dày phù hợp, tránh lãng phí chi phí hoặc sử dụng ống không đủ khả năng chịu lực.
Đặc tính kỹ thuật nổi bật
Ống inox vi sinh có khả năng chịu nhiệt tốt. Một số tài liệu kỹ thuật ghi nhận mức chịu nhiệt có thể đạt khoảng 900°C, tùy theo mác vật liệu và điều kiện vận hành.
Nhờ đó, ống ít bị biến dạng khi làm việc trong các công đoạn gia nhiệt hoặc tiệt trùng. Tuy nhiên, nhiệt độ áp dụng thực tế cần được đối chiếu với thông số của từng nhà sản xuất và cấu hình hệ thống.
Khả năng chịu áp suất của ống cũng phụ thuộc vào độ dày. Mức tham khảo thường gặp gồm:
- Ống dày 1,2 mm có thể chịu khoảng 16 bar.
- Ống dày 1,5 mm có thể chịu khoảng 20 bar.
Các con số này chỉ có tính tham khảo. Trước khi sử dụng trong hệ thống áp suất cao, doanh nghiệp cần kiểm tra thông số kỹ thuật của từng dòng sản phẩm.
Ống inox vi sinh còn có khả năng chống ăn mòn tốt, phù hợp với môi trường ẩm, hóa chất tẩy rửa hoặc dung dịch có tính ăn mòn. Đây là lý do sản phẩm thường được khuyến nghị cho hệ thống CIP phải súc rửa thường xuyên bằng hóa chất.
Bề mặt trong và ngoài được mài nhẵn giúp giảm bám bẩn, hạn chế nguy cơ vi khuẩn và vi sinh vật phát triển trong đường ống. Yếu tố này đặc biệt quan trọng đối với các dây chuyền sản xuất thực phẩm và dược phẩm.

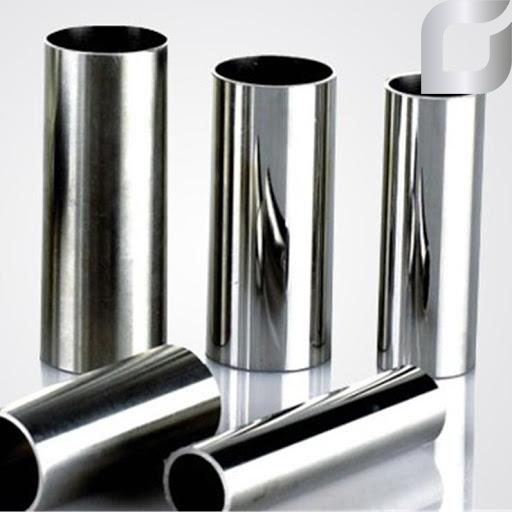

Tiêu chuẩn sản xuất ống inox vi sinh
Các tiêu chuẩn quốc tế quy định về kích thước, dung sai, độ nhám bề mặt, vật liệu và yêu cầu vệ sinh của ống inox vi sinh.
Lựa chọn đúng tiêu chuẩn giúp đường ống tương thích với van, bơm, phụ kiện và thiết bị trong hệ thống, đồng thời hỗ trợ doanh nghiệp đáp ứng yêu cầu quản lý chất lượng của từng ngành.
Tiêu chuẩn Mỹ: ASTM A270, 3A và ASME BPE
ASTM A270 áp dụng cho ống inox vi sinh bằng thép không gỉ austenite hoặc ferritic, bao gồm cả ống đúc và ống hàn sử dụng trong công nghiệp chế biến thực phẩm. Đây là tiêu chuẩn thường gặp trong các hệ thống sử dụng thiết bị nhập khẩu từ Mỹ.
Tiêu chuẩn 3A do tổ chức Sanitary Standards của Mỹ phát triển, đặt ra yêu cầu nghiêm ngặt về độ nhám bề mặt. Mức phổ biến là Ra nhỏ hơn hoặc bằng 0,4 μm, trong khi một số ứng dụng đặc biệt có thể yêu cầu Ra nhỏ hơn hoặc bằng 0,2 μm.
Độ nhám thấp giúp giảm tối đa các điểm bám của vi khuẩn trên thành ống.
ASME BPE hướng đến hệ thống bioprocessing và dược phẩm. Tiêu chuẩn này có yêu cầu khắt khe về bề mặt, thiết kế và kiểm tra mối hàn, phù hợp với dây chuyền tiếp xúc trực tiếp với dược chất hoặc sản phẩm công nghệ sinh học.
Tiêu chuẩn châu Âu: DIN 11850 và EN 10357
DIN 11850 là tiêu chuẩn của Đức áp dụng cho ống inox vi sinh trong ngành thực phẩm, hóa chất và y tế. Tiêu chuẩn này sử dụng hệ kích thước DN thay vì inch.
Doanh nghiệp sử dụng thiết bị nhập khẩu từ châu Âu cần kiểm tra kỹ hệ đơn vị để tránh sai lệch khi kết nối ống và phụ kiện.
EN 10357 quy định về ống thép không gỉ dạng hàn sử dụng trong công nghiệp thực phẩm và hóa chất. Tiêu chuẩn này thường được sử dụng song song với DIN 11850, tùy theo yêu cầu của từng nhà máy.
Tiêu chuẩn quốc tế và châu Á: ISO 2037, JIS G3447, SMS
ISO 2037 là tiêu chuẩn quốc tế quy định kích thước, dung sai, vật liệu và độ nhám bề mặt của ống inox vi sinh. Tiêu chuẩn này tạo ra hệ quy chiếu chung để nhà sản xuất, nhà thầu và đơn vị vận hành trao đổi thông số kỹ thuật.
JIS G3447 là tiêu chuẩn của Nhật Bản dành cho ống inox vệ sinh trong ngành sữa và thực phẩm. Loại ống này thường có thành mỏng hơn, phù hợp với những vị trí không chịu áp suất cao.
SMS 3008 là tiêu chuẩn của Thụy Điển áp dụng cho ống và phụ kiện ngành thực phẩm, sử dụng hệ kích thước theo inch.
Khi hệ thống sử dụng thiết bị từ nhiều quốc gia, kỹ sư cần đối chiếu cẩn thận các tiêu chuẩn để tránh lắp nhầm những loại ống và phụ kiện không tương thích.
Yêu cầu vệ sinh và kiểm tra chất lượng
Các tiêu chuẩn ống inox vi sinh đều yêu cầu độ nhám Ra ở mức thấp và không chấp nhận những khuyết tật như:
- Vết nứt trên bề mặt.
- Rỗ khí hoặc rỗ bề mặt.
- Mối hàn xử lý không đạt yêu cầu.
- Vùng gồ ghề có khả năng tích tụ lưu chất.
Quá trình kiểm tra thường gồm đo độ nhám bằng thiết bị chuyên dụng, quan sát bề mặt trong và ngoài, đồng thời đánh giá mối hàn bằng phương pháp không phá hủy.
Khi nhập hàng số lượng lớn, doanh nghiệp nên yêu cầu nhà cung cấp xuất trình hồ sơ và kết quả kiểm tra chất lượng.

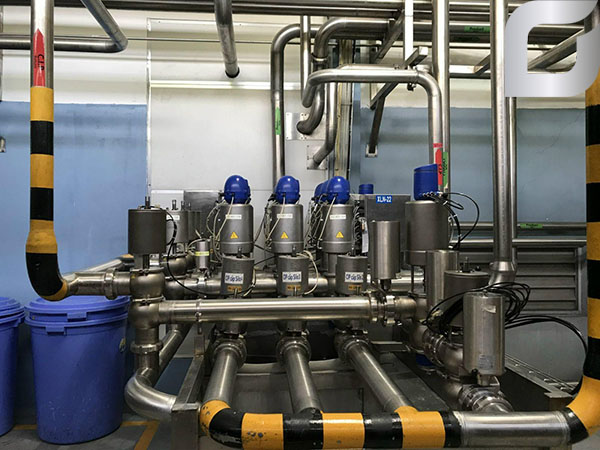

Ứng dụng trong thực phẩm, đồ uống và dược phẩm
Ống inox vi sinh là thành phần quan trọng trong hệ thống vận chuyển nguyên liệu và sản phẩm tại các ngành thực phẩm, đồ uống, dược phẩm, công nghệ sinh học và mỹ phẩm.
Bề mặt trơn nhẵn giúp hệ thống dễ vệ sinh, hạn chế tích tụ vi khuẩn và giảm rủi ro ảnh hưởng đến chất lượng sản phẩm cuối cùng.
Dây chuyền chế biến thực phẩm và sản phẩm sữa
Trong ngành thực phẩm, ống inox vi sinh được sử dụng để vận chuyển nhiều loại sản phẩm như:
- Sữa và các sản phẩm từ sữa.
- Nước trái cây.
- Siro đường.
- Nước sốt.
- Sản phẩm dạng lỏng, dạng sệt hoặc huyền phù.
Bề mặt nhẵn giúp hệ thống CIP tuần hoàn dung dịch tẩy rửa hiệu quả hơn, hạn chế sản phẩm cũ tồn dư sau mỗi chu kỳ sản xuất.
Yếu tố này đặc biệt quan trọng với nhà máy sử dụng chung một dây chuyền để sản xuất nhiều dòng sản phẩm khác nhau.
Ngành sữa thường áp dụng các tiêu chuẩn như ISO 2037, DIN 11850 hoặc JIS G3447 tùy theo xuất xứ của thiết bị. Khi mua thêm đường ống, kỹ sư cần kiểm tra tiêu chuẩn của hệ thống hiện có để bảo đảm khả năng kết nối.
Ngành đồ uống, bia rượu và nước giải khát
Trong ngành đồ uống, ống inox vi sinh được dùng để vận chuyển nước, malt dịch, bia bán thành phẩm, rượu, nước ngọt và nước khoáng qua các công đoạn:
- Lên men.
- Lọc.
- Trao đổi nhiệt.
- Chiết rót.
Bề mặt đánh bóng của ống, khi kết hợp với các loại van và phụ kiện đường ống inox hàn đạt chuẩn vi sinh, giúp hạn chế cặn bia hoặc cặn đồ uống bám vào thành hệ thống.
Nhờ đó, nguy cơ vi khuẩn và nấm men phát triển giữa các mẻ sản xuất được kiểm soát tốt hơn.
Ngành dược phẩm, công nghệ sinh học và mỹ phẩm
Ngành dược phẩm và công nghệ sinh học thường có yêu cầu vệ sinh cao hơn ngành thực phẩm, do đó ưu tiên các tiêu chuẩn như ASME BPE, ASTM A270 hoặc 3A.
Ống inox vi sinh được dùng để vận chuyển:
- Nguyên liệu dược.
- Dung dịch thuốc.
- Vắc xin.
- Dịch nuôi cấy tế bào.
- Các lưu chất trong hệ thống đạt chuẩn GMP.
Đường ống trong những hệ thống này thường phải trải qua các chu trình CIP hoặc SIP để vệ sinh và tiệt trùng.
Trong ngành mỹ phẩm, ống inox vi sinh được sử dụng cho dây chuyền sản xuất dầu gội, kem đánh răng, nước hoa và kem dưỡng. Bề mặt nhẵn giúp hạn chế sản phẩm cũ tồn dư khi chuyển đổi công thức, tránh ảnh hưởng đến màu sắc và mùi hương của lô sản phẩm mới.
So sánh ống inox vi sinh với ống inox công nghiệp
Ống inox vi sinh được thiết kế để đáp ứng yêu cầu vệ sinh cao, trong khi ống công nghiệp chủ yếu tập trung vào độ bền và khả năng chịu áp suất.
Lựa chọn sai loại ống có thể ảnh hưởng đến chất lượng sản phẩm, tuổi thọ thiết bị và khả năng tuân thủ GMP hoặc HACCP.
Khác biệt về bề mặt và độ nhám
Ống inox vi sinh được đánh bóng cả bên trong và bên ngoài, với độ nhám Ra thường khoảng 0,4-0,8 μm. Trong khi đó, ống công nghiệp thường chỉ được xử lý bề mặt ở mức cơ bản và có độ nhám cao hơn.
Độ nhám thấp giúp lưu chất ít bám dính, hạn chế hình thành mảng bám và khuẩn lạc. Đây là khác biệt quan trọng khiến ống công nghiệp không thể thay thế ống vi sinh trong hệ thống tiếp xúc trực tiếp với thực phẩm hoặc dược phẩm.
Khác biệt về quy trình sản xuất
Quy trình sản xuất ống inox vi sinh có thêm nhiều công đoạn như:
- Xử lý mối hàn.
- Mài nhẵn bề mặt.
- Đánh bóng trong và ngoài.
- Đo và kiểm tra độ nhám.
- Kiểm tra khuyết tật bề mặt.
Ống inox công nghiệp không phải lúc nào cũng trải qua các bước xử lý này.
Hệ thống vi sinh còn cần sử dụng phụ kiện có tiêu chuẩn đồng bộ, chẳng hạn van mặt bích inox phù hợp, để duy trì yêu cầu vệ sinh trên toàn tuyến.
Khả năng vệ sinh và chống nhiễm bẩn
Ống inox vi sinh được thiết kế để vệ sinh bằng CIP hoặc SIP, với bề mặt trơn và ít điểm chết. Dung dịch tẩy rửa có thể tiếp cận các khu vực bên trong hệ thống dễ dàng hơn.
Ống công nghiệp có bề mặt thô hơn và có thể xuất hiện các vùng khiến dung dịch vệ sinh khó tiếp cận, làm tăng nguy cơ tồn dư sản phẩm hoặc vi sinh vật.
Trong môi trường phải vệ sinh thường xuyên, ống inox vi sinh cũng có tuổi thọ tốt hơn nhờ bề mặt ít khuyết tật, giảm nguy cơ ăn mòn kẽ và ăn mòn rỗ.
Khi nào cần sử dụng ống vi sinh?
Ống inox vi sinh gần như là lựa chọn bắt buộc đối với hệ thống sản xuất hoặc vận chuyển:
- Thực phẩm và đồ uống.
- Dược phẩm và vắc xin.
- Dung môi sinh học.
- Mỹ phẩm.
- Sản phẩm tiếp xúc trực tiếp với người dùng.
Trong các hệ thống tiện ích như nước kỹ thuật, nước làm mát hoặc khí nén không tiếp xúc trực tiếp với sản phẩm, ống inox công nghiệp vẫn có thể đáp ứng yêu cầu với chi phí hợp lý hơn.
Các dòng ống inox vi sinh phổ biến
Ống inox vi sinh được phân loại theo mác vật liệu, phương pháp sản xuất và tiêu chuẩn kích thước. Mỗi dòng phù hợp với một điều kiện vệ sinh, lưu chất và áp suất khác nhau.
Ống inox vi sinh 304 và 304L
Ống inox 304 hoặc 304L là dòng phổ biến nhất, thường được đánh bóng đến độ nhám Ra khoảng 0,4-0,8 μm.
Inox 304L có hàm lượng carbon thấp hơn inox 304, giúp giảm nguy cơ ăn mòn tại vùng mối hàn. Vì vậy, phiên bản 304L thường được ưu tiên cho các đoạn ống hàn vi sinh.
Dòng sản phẩm này phù hợp với:
- Nhà máy thực phẩm.
- Dây chuyền sữa.
- Nhà máy bia và nước giải khát.
- Hệ thống nước khoáng.
- Một số hệ thống xử lý nước sạch.
Ống inox vi sinh 316 và 316L
- Inox 316 và 316L có bổ sung molypden, giúp tăng khả năng chống ăn mòn trong môi trường chứa clorua, nước biển hoặc axit mạnh.
- Dòng 316 thường được lựa chọn cho ngành dược phẩm, công nghệ sinh học và phòng sạch GMP, nơi yêu cầu về độ tinh khiết và khả năng chống ăn mòn cao.
Do giá thành cao hơn inox 304, nhiều nhà máy chỉ sử dụng inox 316 tại những đoạn tiếp xúc trực tiếp với lưu chất ăn mòn mạnh. Các đoạn có điều kiện nhẹ hơn có thể sử dụng inox 304 để tối ưu ngân sách.
Ống vi sinh hàn và ống vi sinh đúc
- Ống vi sinh hàn được tạo từ tấm inox cuộn lại, sau đó hàn dọc theo chiều dài. Mối hàn được xử lý, mài và đánh bóng để đạt yêu cầu vệ sinh.
- Ống vi sinh đúc, còn gọi là ống liền mạch, được hình thành từ phôi nguyên khối và không có đường hàn dọc. Nhờ đó, sản phẩm có thể chịu áp suất cao hơn so với ống hàn cùng độ dày.
Ống hàn có ưu điểm về tính linh hoạt và chi phí, phù hợp với phần lớn hệ thống chế biến thông thường. Ống đúc thường được lựa chọn cho vị trí có áp suất cao hoặc yêu cầu kỹ thuật nghiêm ngặt hơn.
Lựa chọn tiêu chuẩn kích thước
Thiết bị nhập khẩu từ Mỹ thường dùng hệ inch theo ASTM A270, 3A hoặc ASME BPE. Thiết bị châu Âu thường dùng hệ DN theo DIN 11850 hoặc EN 10357, trong khi hệ thống của Nhật Bản có thể áp dụng JIS G3447.
Nhà máy sử dụng thiết bị từ nhiều quốc gia cần thống nhất tiêu chuẩn kích thước ngay từ đầu để tránh khó khăn khi kết nối.
Khi lắp đặt đồng bộ hệ thống, doanh nghiệp có thể tham khảo thêm các loại mặt bích inox phù hợp để bảo đảm khả năng kết nối giữa đường ống và thiết bị.
Kết luận
Ống inox vi sinh không chỉ quyết định độ an toàn của sản phẩm mà còn ảnh hưởng trực tiếp đến hiệu quả vận hành và tuổi thọ của toàn bộ dây chuyền. Lựa chọn đúng chủng loại, tiêu chuẩn và yêu cầu vệ sinh ngay từ đầu sẽ giúp doanh nghiệp đáp ứng các tiêu chuẩn sản xuất khắt khe. Với kinh nghiệm trong lĩnh vực phụ kiện và đường ống inox, CÔNG TY TNHH KỸ THUẬT GAAD mang đến các giải pháp phù hợp cho nhiều ngành công nghiệp yêu cầu tiêu chuẩn vi sinh.
