Cút inox 90 độ là phụ kiện giúp thay đổi hướng dòng chảy trong hệ thống đường ống inox, đồng thời duy trì độ kín và hạn chế tổn thất áp suất nếu được lựa chọn, lắp đặt đúng kỹ thuật. Bài viết của CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn phân biệt cút hàn với cút ren, nắm các tiêu chí lựa chọn theo SCH, PN, DN, vật liệu và bán kính cong, đồng thời tham khảo những dòng cút inox phổ biến trên thị trường.
Cút inox 90 độ là gì?
Cút inox 90 độ là phụ kiện nối ống có thân uốn cong thành góc vuông, giúp chuyển hướng dòng lưu chất giữa hai đoạn đường ống. Sản phẩm được sử dụng trong hệ thống dẫn nước, khí, hơi, dầu, hóa chất, thực phẩm và nhiều dây chuyền công nghiệp.
Cút 90 độ giúp kỹ sư thay đổi hướng tuyến mà không cần uốn trực tiếp đường ống tại công trường. Tuy nhiên, vị trí đổi hướng vẫn tạo ra ma sát và tổn thất áp suất nhất định, vì vậy cần lựa chọn đúng bán kính cong, kích thước và độ dày.
Chức năng của cút inox 90 độ
Chức năng chính của cút inox 90 độ là nối hai đoạn ống nằm theo hai hướng vuông góc với nhau. Ngoài ra, sản phẩm còn có thể được sử dụng để kết nối đường ống với van, máy bơm hoặc thiết bị có đầu nối tương thích.
Cút inox hỗ trợ:
- Thay đổi hướng dòng chảy.
- Bố trí đường ống quanh tường, trần và thiết bị.
- Duy trì kết nối kín giữa các đoạn ống.
- Hạn chế phải uốn ống trực tiếp tại công trường.
- Tạo tuyến ống gọn và thuận tiện bảo trì.
Hiệu quả dòng chảy phụ thuộc vào bán kính cong, bề mặt trong và chất lượng mối nối.

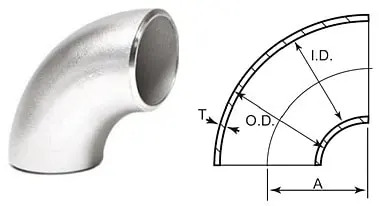

Cấu tạo thân cút và đầu kết nối
Thân cút được uốn hoặc tạo hình thành góc 90 độ. Hai đầu cút có thể được thiết kế để hàn hoặc tiện ren tùy phương pháp lắp đặt.
Đối với cút hàn, hai đầu thường có kích thước tương ứng với đường ống và có thể được vát mép để hàn đối đầu. Cút ren có hai đầu ren trong, dùng để kết nối với ống hoặc phụ kiện có ren ngoài.
Bán kính cong là thông số quan trọng vì ảnh hưởng đến mức độ thay đổi hướng của dòng chảy. Bán kính càng lớn, dòng lưu chất chuyển hướng càng êm và tổn thất áp suất thường thấp hơn.
Vật liệu inox 201, 304 và 316
Cút inox 90 độ được sản xuất phổ biến từ inox 201, inox 304 hoặc inox 316.
- Inox 201 có chi phí thấp, độ cứng tốt nhưng khả năng chống ăn mòn ở mức vừa phải. Sản phẩm phù hợp với môi trường trong nhà, khô ráo, ít hóa chất và không yêu cầu tuổi thọ quá cao.
- Inox 304 là vật liệu phổ biến nhất nhờ cân bằng tốt giữa giá thành, độ bền và khả năng chống ăn mòn. Cút inox 304 thường được dùng trong hệ thống nước sạch, thực phẩm, khí nén và công nghiệp thông thường.
- Inox 316 có khả năng chống ăn mòn tốt hơn trong nước biển, môi trường chứa clorua và nhiều loại hóa chất. Mác inox này phù hợp với nhà máy hóa chất, công trình ven biển và hệ thống làm việc trong điều kiện khắc nghiệt.
Việc lựa chọn đúng vật liệu giúp hạn chế ăn mòn, rò rỉ và nứt tại mối nối trong quá trình vận hành.

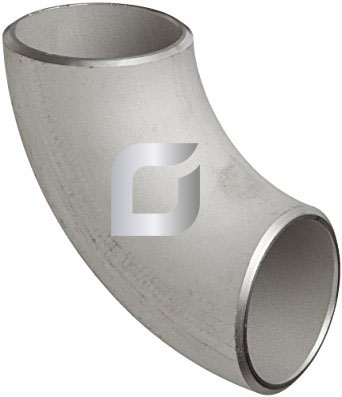

Vai trò của cút inox 90 độ trong đường ống
Cút 90 độ không chỉ giúp đổi hướng mà còn ảnh hưởng đến áp suất, tốc độ dòng chảy, ma sát và cách bố trí toàn bộ hệ thống.
Thay đổi hướng và kiểm soát tổn thất áp suất
Khi lưu chất đi qua góc cong 90 độ, dòng chảy bị đổi hướng và có thể hình thành vùng xoáy cục bộ. Hiện tượng này làm tăng ma sát và tạo ra tổn thất áp suất tại vị trí cút.
Mức tổn thất phụ thuộc vào:
- Vận tốc lưu chất.
- Đường kính ống.
- Độ nhám bề mặt.
- Bán kính cong.
- Độ nhớt của lưu chất.
- Số lượng cút trên tuyến.
Trong hệ thống cần duy trì áp suất ổn định, kỹ sư nên hạn chế bố trí quá nhiều cút trong một đoạn ngắn và ưu tiên bán kính cong phù hợp.
Phân biệt cút LR và cút SR
Cút LR, hay cút bán kính dài, có bán kính cong lớn hơn. Dòng lưu chất chuyển hướng từ từ hơn, nhờ đó giảm xoáy và hạn chế tổn thất áp suất.
Cút SR, hay cút bán kính ngắn, có kích thước gọn và phù hợp với khu vực chật hẹp. Tuy nhiên, dòng chảy đổi hướng nhanh hơn nên mức tổn thất áp suất có thể lớn hơn cút LR.
Có thể tham khảo cách lựa chọn:
- Cút LR cho tuyến chính, lưu lượng lớn hoặc cần hạn chế tổn thất áp.
- Cút SR cho vị trí hạn chế không gian.
- Kiểm tra tiêu chuẩn thiết kế trước khi thay thế hai loại cho nhau.
Tối ưu không gian lắp đặt
Cút inox 90 độ cho phép đường ống chuyển hướng quanh góc tường, dầm, trần, thiết bị hoặc khu vực kỹ thuật mà không phải uốn cả đoạn ống.
Trong phòng máy và nhà xưởng, phụ kiện giúp:
- Tránh chướng ngại vật.
- Tổ chức tuyến ống gọn hơn.
- Giảm chiều dài đường ống không cần thiết.
- Thuận tiện kết nối thiết bị.
- Hỗ trợ kiểm tra và bảo trì.
Việc bố trí vẫn cần tuân theo bản vẽ và khoảng trống bảo trì, không nên lắp cút quá sát van hoặc thiết bị nếu làm cản trở thao tác.
Duy trì độ kín và an toàn
Cút hàn tạo mối nối liền mạch, phù hợp với đường ống chịu áp suất, nhiệt độ hoặc lưu chất nguy hiểm. Cút ren thuận tiện tháo lắp nhưng phụ thuộc nhiều vào chất lượng ren và vật liệu làm kín.
Nếu chọn sai loại cút, mác inox hoặc độ dày, hệ thống có thể xảy ra:
- Rò rỉ tại mối nối.
- Ăn mòn cục bộ.
- Nứt thân cút.
- Tăng tổn thất áp suất.
- Rung và tiếng ồn.
- Giảm tuổi thọ đường ống.
Phân biệt cút hàn và cút ren inox 90 độ
Cút hàn và cút ren khác nhau về cấu tạo đầu nối, phương pháp thi công, khả năng chịu áp suất và mức độ thuận tiện khi bảo trì.
Bảng dưới đây giúp người mua so sánh nhanh hai dòng sản phẩm:
| Tiêu chí | Cút hàn inox 90 độ | Cút ren inox 90 độ |
| Kiểu kết nối | Hàn với đường ống | Vặn ren trực tiếp |
| Kích thước | Từ nhỏ đến rất lớn | Thường dùng cho kích thước nhỏ |
| Độ kín | Cao nếu hàn đúng kỹ thuật | Phụ thuộc ren và vật liệu làm kín |
| Khả năng tháo lắp | Khó tháo | Dễ tháo lắp |
| Áp suất | Phù hợp hệ áp suất cao hơn | Thường dùng cho áp suất thấp, trung bình |
| Thi công | Cần máy và thợ hàn | Thi công nhanh bằng cờ lê |
Đặc điểm cút hàn
Cút hàn có hai đầu dạng ống, được nối với đường ống bằng phương pháp hàn đối đầu hoặc phương pháp hàn phù hợp với thiết kế.
Mối hàn tạo kết nối liên tục, ít khe hở cơ khí và có độ kín cao nếu được thi công đúng. Vì vậy, cút hàn thường được ưu tiên cho:
- Đường ống kích thước lớn.
- Hệ thống áp suất cao.
- Hơi nóng.
- Khí nén.
- Hóa chất.
- Lưu chất nguy hiểm.
- Tuyến ống cố định lâu dài.
Hạn chế của cút hàn là khó tháo lắp, cần thợ có tay nghề và phải kiểm tra chất lượng mối hàn sau thi công.
Đặc điểm cút ren
Cút ren thường được đúc nguyên khối rồi gia công hai đầu ren trong. Phụ kiện được vặn trực tiếp vào đầu ống có ren ngoài, kết hợp băng PTFE hoặc keo làm kín phù hợp.
Ưu điểm của cút ren gồm:
- Lắp đặt nhanh.
- Không cần thiết bị hàn.
- Dễ thay thế.
- Thuận tiện bảo trì.
- Phù hợp hệ thống nhỏ.
Cút ren thường được dùng trong đường ống nước, khí nén, gas và thiết bị dân dụng có kích thước nhỏ, áp suất không quá cao.
Độ kín của cút ren phụ thuộc vào tiêu chuẩn ren, tình trạng ren, vật liệu làm kín và lực siết.
Khi nào chọn cút hàn hoặc cút ren?
Nên chọn cút hàn khi hệ thống có đường kính lớn, áp suất hoặc nhiệt độ cao, lưu chất nguy hiểm, môi trường ăn mòn hoặc yêu cầu độ kín lâu dài.
Cút ren phù hợp khi:
- Đường kính nhỏ.
- Áp suất thấp hoặc trung bình.
- Cần tháo lắp thường xuyên.
- Không có điều kiện hàn tại công trường.
- Cần rút ngắn thời gian thi công.
Không nên lựa chọn chỉ dựa trên giá. Phương pháp kết nối phải phù hợp với điều kiện vận hành và tiêu chuẩn thiết kế.

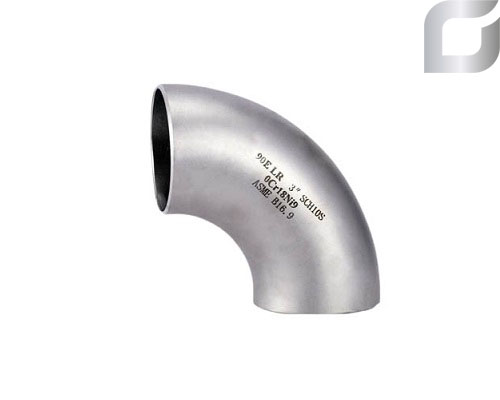

Tiêu chí lựa chọn cút inox 90 độ
Người mua cần kiểm tra đồng thời độ dày SCH, kích thước DN, vật liệu, bán kính cong, kiểu kết nối và tiêu chuẩn sản xuất.
Tiêu chuẩn SCH
SCH, viết tắt của Schedule, thể hiện nhóm độ dày thành ống và phụ kiện. Các mức thường gặp gồm:
- SCH10.
- SCH20.
- SCH40.
- SCH80.
Số SCH càng lớn thường tương ứng với thành cút càng dày trong cùng kích thước danh nghĩa. Độ dày ảnh hưởng đến khả năng chịu áp, trọng lượng và phương pháp hàn.
Cút và đường ống nên có SCH tương thích để mép hàn đồng đều, hạn chế lệch thành tại mối nối.
Cấp áp suất PN
PN là cấp áp suất danh nghĩa của phụ kiện hoặc hệ thống. Các mức thường gặp gồm PN10, PN16 và PN25.
Đối với cút hàn, khả năng chịu áp còn phụ thuộc vào:
- Độ dày SCH.
- Mác inox.
- Nhiệt độ.
- Chất lượng mối hàn.
- Tiêu chuẩn chế tạo.
Không nên chỉ dựa vào một ký hiệu PN nếu catalogue sản phẩm sử dụng hệ thông số khác.
Kích thước DN và đường kính ngoài
DN là kích thước danh nghĩa của đường ống. Dải cút inox công nghiệp có thể từ DN15 đến DN1000 tùy nhà sản xuất.
Khi đặt hàng, cần xác định:
- DN của đường ống.
- Đường kính ngoài thực tế.
- Độ dày SCH.
- Kiểu đầu nối.
- Bán kính LR hoặc SR.
Ví dụ, đường ống DN50 SCH10 cần cút có cùng đường kính ngoài và độ dày tương thích. Chỉ xác định DN mà bỏ qua SCH có thể làm mép hàn không đồng đều.
Chọn vật liệu theo môi trường
Có thể tham khảo nguyên tắc sau:
- Inox 201 cho môi trường trong nhà, ít ăn mòn.
- Inox 304 cho nước sạch, thực phẩm và công nghiệp phổ thông.
- Inox 316 cho hóa chất, nước biển và môi trường clorua.
- Inox 304L hoặc 316L khi cần hạn chế ăn mòn vùng hàn.
- Sản phẩm vi sinh cho hệ thống cần bề mặt sạch và dễ vệ sinh.
Mác inox phải được lựa chọn theo cả lưu chất bên trong và môi trường bên ngoài đường ống.
Chọn bề mặt và bán kính cong
Cút công nghiệp thường tập trung vào độ bền, độ dày và khả năng chịu áp. Cút vi sinh cần bề mặt trong nhẵn để hạn chế cặn bám và hỗ trợ vệ sinh.
Về bán kính:
- LR phù hợp với tuyến chính và lưu lượng lớn.
- SR phù hợp với không gian hẹp.
- Không tự ý thay SR cho LR nếu bản vẽ yêu cầu tổn thất áp thấp.
- Cần kiểm tra khoảng không lắp đặt trước khi đặt hàng.
Các dòng cút inox 90 độ phổ biến
Thị trường hiện có ba nhóm chính gồm cút công nghiệp, cút vi sinh và cút ren.
Cút inox công nghiệp
Cút công nghiệp thường được sản xuất theo các mức SCH10, SCH20, SCH40 hoặc SCH80, với kích thước từ DN15 đến DN1000.
Vật liệu gồm inox 201, 304 và 316, được sử dụng trong:
- Cấp thoát nước.
- Khí nén.
- Hơi.
- Hóa chất.
- Phòng cháy chữa cháy.
- Nhà máy công nghiệp.
- Hệ thống cơ điện M&E.
Đây là nhóm sản phẩm có dải kích thước và độ dày đa dạng nhất.
Cút inox vi sinh
Cút inox vi sinh 90 độ được dùng cho thực phẩm, đồ uống, dược phẩm và mỹ phẩm. Bề mặt trong và ngoài được xử lý nhẵn nhằm hạn chế bám cặn và thuận tiện vệ sinh.
Vật liệu phổ biến là inox 304, 304L, 316 hoặc 316L. Việc lựa chọn cần đồng bộ với tiêu chuẩn kích thước của đường ống vi sinh đang sử dụng.
Không nên thay cút vi sinh bằng cút công nghiệp thông thường tại vị trí tiếp xúc trực tiếp với sản phẩm nếu bề mặt và tiêu chuẩn vệ sinh không đáp ứng.
Cút ren inox
Cút ren 90 độ thường có kích thước nhỏ, được làm từ inox 201, 304 hoặc 316 tùy môi trường.
Sản phẩm được dùng trong:
- Hệ thống nước.
- Khí nén.
- Gas.
- Máy móc.
- Thiết bị dân dụng.
- Tuyến ống cần tháo lắp.
Người mua cần kiểm tra tiêu chuẩn ren BSP, BSPT hoặc NPT để tránh lắp ghép các loại ren không tương thích.

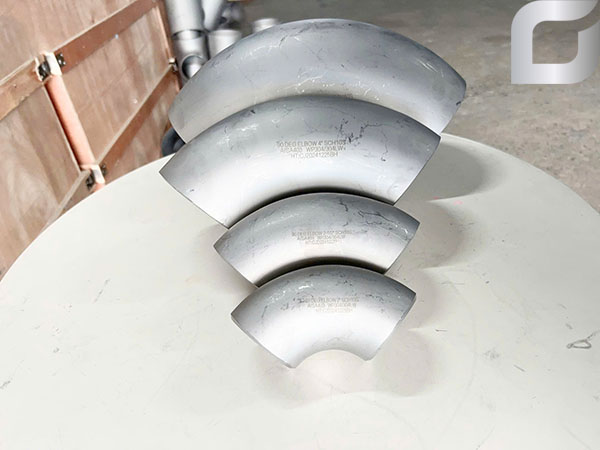

Hướng dẫn lắp đặt cút inox 90 độ
Lắp đặt đúng giúp hạn chế rò rỉ, lệch tuyến và tổn thất áp suất không cần thiết.
Kiểm tra trước khi thi công
Trước khi lắp, cần xác định rõ:
- Mác inox.
- Kích thước DN.
- Độ dày SCH.
- Kiểu LR hoặc SR.
- Áp suất và nhiệt độ.
- Loại lưu chất.
- Tiêu chuẩn ren hoặc hàn.
Người thi công cần kiểm tra thân cút có bị móp, nứt, ăn mòn hoặc biến dạng hay không. Bề mặt trong phải sạch, không có vật lạ hoặc dầu mỡ không phù hợp với hệ thống.
Lắp đặt cút hàn
Quy trình cơ bản gồm:
- Căn chỉnh cút với hai đoạn ống.
- Kiểm tra trục và hướng tuyến.
- Chuẩn bị mép hàn.
- Hàn đính tại các điểm đối xứng.
- Kiểm tra lại vị trí.
- Hàn hoàn thiện.
- Làm sạch và kiểm tra mối hàn.
- Thử kín hoặc thử áp theo yêu cầu.
Vật liệu hàn và khí bảo vệ cần tương thích với mác inox. Không nên hàn khi cút và ống bị kéo lệch cưỡng bức vì ứng suất có thể làm nứt mối nối sau này.
Lắp đặt cút ren
Trước khi lắp, cần làm sạch ren và kiểm tra dấu hiệu sứt, mòn hoặc sai bước.
Băng PTFE hoặc keo ren phải phù hợp với lưu chất, nhiệt độ và áp suất. Người thi công nên vặn bằng tay trước, sau đó dùng cờ lê siết thêm với lực vừa phải.
Siết quá chặt có thể làm nứt cút hoặc hỏng ren. Siết quá lỏng khiến mối nối không kín.
Kiểm tra và bảo trì
Sau khi lắp, cần kiểm tra độ kín và quan sát dấu hiệu rò rỉ khi hệ thống vận hành.
Các vị trí cút nên được kiểm tra định kỳ về:
- Rò rỉ.
- Ăn mòn.
- Nứt mối hàn.
- Lỏng ren.
- Rung động.
- Cặn bám.
- Biến dạng thân cút.
Cút vi sinh cần được vệ sinh và tiệt trùng theo quy trình của dây chuyền. Không sử dụng dụng cụ làm xước bề mặt tiếp xúc với sản phẩm.
Tiêu chí chọn nhà cung cấp
Nhà cung cấp ảnh hưởng trực tiếp đến khả năng đồng bộ vật liệu, kích thước và hồ sơ kỹ thuật của sản phẩm.
Năng lực cung cấp sản phẩm
Người mua nên ưu tiên đơn vị có đầy đủ:
- Cút inox 201, 304 và 316.
- Cút hàn và cút ren.
- Dải DN và SCH đa dạng.
- Loại LR và SR.
- Sản phẩm công nghiệp và vi sinh.
- Hồ sơ nguồn gốc, chất lượng khi dự án yêu cầu.
Nhà cung cấp cần tư vấn được sự khác biệt giữa DN, SCH, PN, tiêu chuẩn ren và điều kiện sử dụng.

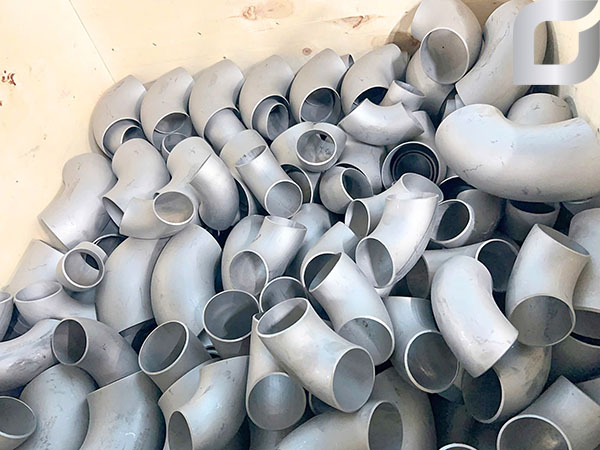

CÔNG TY TNHH KỸ THUẬT GAAD cung cấp nhiều dòng cút inox 90 độ theo kích thước, vật liệu và kiểu kết nối khác nhau, hỗ trợ khách hàng lựa chọn theo yêu cầu công trình.
Thông tin cần chuẩn bị khi yêu cầu báo giá
Để nhận báo giá chính xác, khách hàng nên cung cấp:
- Số lượng.
- DN.
- SCH.
- Vật liệu.
- Kiểu hàn hoặc ren.
- LR hoặc SR.
- Tiêu chuẩn ren nếu có.
- Áp suất và nhiệt độ.
- Môi trường sử dụng.
- Yêu cầu chứng từ.
- Tiến độ giao hàng.
Nếu có bản vẽ hoặc danh mục vật tư, khách hàng nên gửi kèm để hạn chế sai quy cách.
Báo giá và giao hàng
Sau khi tiếp nhận thông tin, nhà cung cấp cần xác nhận lại quy cách trước khi báo giá và thống nhất tiến độ giao hàng.
Với đơn hàng số lượng lớn, người mua nên kiểm tra mẫu hoặc hồ sơ kỹ thuật trước khi nhập toàn bộ lô hàng. Việc này giúp hạn chế nhầm mác inox, sai độ dày hoặc sai tiêu chuẩn kết nối.
Kết luận
Cút inox 90 độ giúp điều hướng dòng chảy và tối ưu bố trí đường ống trong nhiều hệ thống công nghiệp. Lựa chọn đúng kiểu kết nối, kích thước, độ dày và mác inox sẽ giúp đảm bảo độ kín, độ bền và hiệu quả vận hành. CÔNG TY TNHH KỸ THUẬT GAAD hỗ trợ tư vấn cút inox 90 độ phù hợp với yêu cầu kỹ thuật của từng công trình
