Co hàn inox

Co hàn inox là phụ kiện kết nối đường ống chuyên dụng, giữ vai trò đảm bảo độ kín và kiểm soát tổn thất áp lực trong hệ thống công nghiệp. Bài viết của CÔNG TY TNHH KỸ THUẬT GAAD cung cấp hướng dẫn đầy đủ về cấu tạo, phân loại, tiêu chuẩn kỹ thuật, ứng dụng và tiêu chí lựa chọn co hàn theo môi trường, áp suất và yêu cầu chống ăn mòn.

Co hàn inox là gì và vai trò trong hệ thống đường ống

Co hàn inox là phụ kiện kết nối bằng phương pháp hàn, dùng để nối 2 đầu ống cùng kích thước và tạo góc đổi hướng ở 45°, 90° hoặc 180°. Mục đích chính của co hàn là chuyển hướng dòng chảy trong hệ thống công nghiệp một cách an toàn và liên tục. So với co ren hoặc khớp nối tháo lắp, co hàn tạo ra mối nối liền khối, không có ren hay gioăng, từ đó hạn chế rò rỉ dưới tác động của áp suất, nhiệt độ và rung động kéo dài.

Khái niệm co hàn inox từ góc nhìn kỹ thuật

Co hàn inox là chi tiết cong được hàn trực tiếp vào thành ống, tạo sự thay đổi hướng tuyến đường ống ở một góc xác định. Phụ kiện này không chỉ đóng vai trò kết nối mà còn là thành phần chịu ứng suất trong toàn bộ hệ thống áp lực, vì mọi thay đổi hướng dòng chảy đều tạo ra tổn thất cục bộ và tập trung ứng suất tại điểm đổi chiều.

Mối nối được thực hiện bằng các phương pháp hàn như TIG, MIG hoặc hàn hồ quang tay, tạo liên kết gần như liền khối với vật liệu ống. Chính đặc điểm này giúp co hàn inox đáp ứng được yêu cầu kín khít và bền vững trong các hệ thống chịu áp lực, nhiệt độ cao hoặc môi trường ăn mòn mạnh.

Ưu điểm của co hàn inox so với các loại khớp nối khác

Co hàn inox tạo mối nối kín, chịu áp lực cao và không bị ảnh hưởng bởi dao động nhiệt theo thời gian. Khác với co ren có nguy cơ tuột ren hoặc khớp kẹp dễ rò rỉ gioăng sau thời gian dài vận hành, co hàn duy trì độ kín ngay cả trong điều kiện rung động liên tục.

Vật liệu inox chống gỉ sét và chống ăn mòn bền vững trong môi trường ẩm, có nước hoặc tiếp xúc với hóa chất. Ưu điểm này giúp hệ thống duy trì tuổi thọ cao mà không cần bảo trì thường xuyên, giảm chi phí thay thế vật tư và thời gian dừng máy theo vòng đời dự án.

Cấu tạo và vật liệu co hàn inox

Co hàn inox gồm thân cong, 2 đoạn đầu thẳng để hàn nối với ống, và bề mặt đầu được tiện vát theo góc quy định nhằm tạo rãnh cho mối hàn thấm sâu vào kim loại cơ bản. Lựa chọn mác inox là yếu tố quyết định khả năng chống ăn mòn, chịu nhiệt, độ bền cơ học và chi phí vật tư của toàn bộ hệ thống.

Cấu tạo cơ bản và đặc điểm hình học

• Kích thước đồng bộ với đường ống: Đường kính trong, đường kính ngoài, độ dày thành ống và góc cong được thiết kế chuẩn để tạo tuyến ống liên tục, không làm thay đổi đột ngột tiết diện dòng chảy.
• Duy trì hiệu suất lưu chất: Thiết kế đồng nhất giúp ổn định tốc độ dòng chảy, giảm hiện tượng xoáy cục bộ và hạn chế tổn thất áp suất tại vị trí kết nối.
• Phân loại theo bán kính cong: Co hàn inox gồm co dài (Long Radius – LR) và co ngắn (Short Radius – SR), được phân biệt dựa trên bán kính cong so với đường kính danh nghĩa.
• Ảnh hưởng đến thiết kế hệ thống: Việc lựa chọn co LR hoặc SR tác động trực tiếp đến tổn thất áp lực, hiệu quả dòng chảy và không gian lắp đặt của đường ống.
• Yêu cầu chất lượng bề mặt: Bề mặt bên trong phải nhẵn, không có khuyết tật do đúc hoặc ép nóng để tránh phát sinh điểm xoáy và nguy cơ ăn mòn cục bộ.
• Đảm bảo độ bền lâu dài: Chất lượng gia công tốt giúp co hàn vận hành ổn định trong môi trường hóa chất, nước biển hoặc các chất lỏng có tính ăn mòn cao.



Bảng quy cách tiêu chuẩn

QUY CÁCH CO HÀN INOX			TIÊU CHUẨN ĐỘ DÀY
			SCH10	SCH40
INCH	DN	PHI	mm	mm
1/2”	15	21	2.11	2.77
3/4”	20	27	2.11	2.87
1”	25	34	2.77	3.38
1 1/4”	32	42	2.77	3.56
1 1/2”	40	49	2.77	3.68
2”	50	60	2.77	3.91
2 1/2”	65	76	3.05	5.16
3”	80	90	3.05	5.49
4”	100	114	3.05	6.02
5”	125	141	3.4	6.55
6”	150	168	3.4	7.11
8”	200	219	3.76	8.18
10”	250	273	4.19	9.27
12”	300	325	4.57	9.53

Phân loại co hàn inox theo cấu tạo

Cấu tạo của co hàn inox thông thường được chia ra thành 3 bộ phận bao gồm: thân co hàn, đầu trái của mối hàn và đầu phải mối hàn. Co hàn inox hiện nay có nhiều kích thước đa dạng phù hợp với từng loại đường ống khác nhau. Dưới đây là phân loại co hàn inox cho các bạn tham khảo:

Co 45 độ

Co hàn inox 45 độ hay còn gọi là cút chếch. Nó được dùng để chuyển hướng dòng chảy với tỷ lệ đổi hướng thấp, giảm áp lực và sự ma sát của lưu chất khi đi qua đường ống. Về mặt kích thước và hình dáng của co hàn 45 độ cũng tương tự như co hàn 90 độ nhưng khác biệt ở góc độ.

Co 90 độ

Co hàn 90 độ đây là loại co hàn phổ biến nhất hiện nay. Nó được làm từ inox và thường được dùng trong các công trình và đường ống. Co 90 độ được dùng để giảm lực ma sát của dòng chảy. Phần đầu của co hàn được thiết kế bo tròn và nhẵn mịn để dễ dàng lắp đặt.

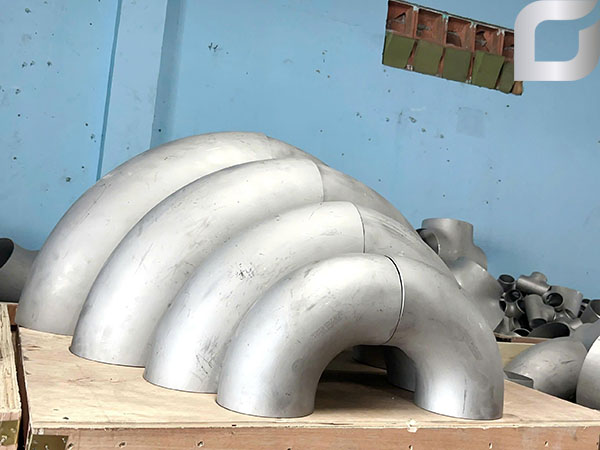

Co 180 độ

Co hàn 180 độ là loại được sản xuất cho các hệ thống đặc biệt. Ví dụ như dùng trong những hệ thống chạy song song giúp dẫn truyền lưu chất có áp lực thấp. Về cấu tạo co hàn inox 180 độ sẽ có kích thước to gấp đôi so với cút hàn 90 độ. Thiết kế bo tròn sẽ giúp cho dòng chảy dễ dàng đi qua mà không bị giảm áp lực.

Co giảm

Co giảm là phụ kiện inox được dùng để nối 2 đầu ống lại với 1 góc 90 độ và 1 đầu ra quy cách ống nhỏ. Với độ bền vượt trội, nó được dùng trong các hệ thống cấp nước sạch, hệ thống cấp thoát nước thải trong nhà máy và hệ thống dẫn nước trong nông nghiệp…

Xem thêm:

• Tê hàn inox
• Bầu giảm hàn inox
• Chén hàn inox
• Bích rỗng inox
• Bích thép mù inox

Ưu điểm của co hàn inox

Với những ưu điểm vượt trội về chất lượng, co hàn inox hiện nay được sử dụng rộng rãi trong đời sống và sản xuất kinh doanh của người dân. Dưới đây hãy cùng chúng tôi khám phá những ưu điểm của co hàn bao gồm:

Độ bền cao

Co hàn inox được làm từ inox 304 được đánh giá là có độ bền và chịu được áp lực cao. Nó có thể chịu được lực tác động mạnh trong nhiều điều kiện làm việc khác nhau.

Chống ăn mòn tốt

Inox được chứng minh có khả năng chống ăn mòn hóa học tốt. Do đó, nó được sử dụng trong các môi trường ẩm ướt hoặc có hóa chất rất an toàn.

Khớp nối kín

Co hàn inox có thể dễ dàng được cắt, hàn và gia công. Nên nó giúp tạo được khớp nối kín cho hệ thống vận chuyển lưu chất được an toàn.

Tính thẩm mỹ

Bề mặt co hàn inox sáng bóng và mịn màng nên phù hợp sử dụng với các công trình có yêu cầu tính thẩm mỹ cao. Các bạn có thể dùng co hàn trong các ngành trang trí nội thất cũng rất hiệu quả.

Tuổi thọ cao

Thông qua thử nghiệm lâm sàng cho thấy, co hàn inox có độ bền vượt trội. Nếu như được bảo dưỡng thường xuyên sản phẩm có tuổi thọ đến 10 năm – 20 năm.

Ứng dụng của Co hàn inox

Co hàn inox hiện nay đã trở thành món phụ kiện không thể thiếu trong các hệ thống đường ống vận chuyển nước, hóa chất, khí và hơi nóng. Với khả năng kết nối mối hàn chắc chắn, co hàn giúp giảm thiểu tối đa rủi ro. Đồng thời thích ứng tốt trong những môi trường chứa hóa chất, áp lực cao hay nhiệt độ lớn.

Ứng dụng của Co hàn inox rất đa dạng và phong phú, bao gồm những lĩnh vực như sau:

– Ngành công nghiệp thực phẩm: Được sử dụng rộng rãi trong sản xuất và chế biến thực phẩm, từ quá trình chế biến thức ăn đến quá trình đóng gói và vận chuyển, nhờ tính chất không gỉ và độ bền cao của inox.

– Ngành công nghiệp hóa chất: Do khả năng chống ăn mòn và chịu được áp lực cao, chúng được sử dụng trong việc vận chuyển và lưu trữ các hóa chất đặc biệt và dễ phản ứng.

– Ngành công nghiệp dầu khí: Trong các ứng dụng liên quan đến sản xuất, vận chuyển và xử lý dầu và khí đốt, chúng được ưa chuộng do khả năng chịu được áp lực và nhiệt độ cao cũng như sự bền bỉ trong môi trường khắc nghiệt.

– Ngành công nghiệp y dược: Đây là loại vật liệu lý tưởng nhờ vào tính không gỉ, dễ vệ sinh và độ bền cao. Do đó, trong lĩnh vực y học và dược phẩm, tê hàn được sử dụng trong việc xây dựng các hệ thống ống dẫn và thiết bị y tế.

– Ngành công nghiệp cấp thoát nước: Trong ngành cấp thoát nước, chúng được sử dụng để kết nối các đường ống và phụ kiện. Khả năng chống ăn mòn và độ bền cao của inox giúp hệ thống chịu được môi trường nước và môi trường ngoài trời..

– Co hàn được sử dụng trong hệ thống cấp thoát nước của các nhà máy thủy điện, nhiệt điện hay năng lượng mặt trời.

– Co hàn cũng được lắp đặt cho các hệ thống vận chuyển dòng lưu chất có tính ăn mòn hóa học cao.

– Co hàn cũng được dùng trong các ngành công nghiệp xăng dầu, khí đốt hay khai thác khoáng sản.

– Co hàn inox cũng được dùng trong các nhà máy luyện kim giúp vận chuyển chất giòn và nóng chảy.

– Co hàn còn được dùng trong công nghiệp đóng tàu. Độ bền của co hàn sẽ giúp đảm bảo cho sự an toàn của hệ thống đường ống trên tàu…

Quy trình sản xuất co hàn inox

Co hàn inox là một loại phụ kiện đường ống quan trọng, được sử dụng để kết nối và chuyển hướng dòng chảy trong hệ thống ống dẫn. Quy trình sản xuất co hàn inox đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo độ bền, độ kín và khả năng chống ăn mòn. Dưới đây là các giai đoạn chi tiết trong quy trình sản xuất co hàn inox:

Giai đoạn 1: Lựa chọn nguyên liệu

Nguyên liệu chính để sản xuất co hàn inox là thép không gỉ, thường được chọn từ các mác inox phổ biến như 304, 316 hoặc 321, tùy thuộc vào yêu cầu ứng dụng. Nguyên liệu cần được kiểm tra kỹ lưỡng về thành phần hóa học và chất lượng bề mặt để đảm bảo không có khuyết tật trước khi đưa vào sản xuất.

Giai đoạn 2: Cắt và tạo phôi

Sau khi chọn nguyên liệu, inox sẽ được cắt thành các tấm hoặc ống có kích thước phù hợp với thiết kế của co hàn. Máy cắt CNC hoặc cắt plasma thường được sử dụng để đảm bảo độ chính xác cao. Tiếp theo, phôi inox được đưa qua các công đoạn dập hoặc uốn để tạo hình cơ bản của co hàn.

Giai đoạn 3: Gia công tạo hình

Phôi inox sau khi cắt sẽ được gia công thêm để đạt được hình dạng hoàn chỉnh của co hàn. Quy trình này có thể bao gồm uốn nóng hoặc uốn nguội bằng máy uốn chuyên dụng. Đối với các sản phẩm đòi hỏi độ chính xác cao, kỹ thuật ép thủy lực hoặc khuôn định hình sẽ được áp dụng để đảm bảo đường cong đồng đều, không bị biến dạng, đồng thời giữ nguyên độ dày thành ống.

Giai đoạn 4: Hàn kết nối

Giai đoạn hàn là bước quan trọng để tạo nên co hàn inox hoàn chỉnh. Công nghệ hàn TIG (Tungsten Inert Gas) thường được sử dụng nhờ khả năng tạo mối hàn mịn, chắc chắn và không để lại khuyết tật. Trong một số trường hợp, hàn laser cũng có thể được áp dụng để tăng độ chính xác và thẩm mỹ. Quá trình hàn được thực hiện trong môi trường khí trơ (như argon) để bảo vệ mối hàn khỏi oxi hóa, đảm bảo độ kín và độ bền tối ưu.

Giai đoạn 5: Kiểm tra chất lượng

Sau khi hàn, co hàn inox sẽ trải qua các bài kiểm tra chất lượng nghiêm ngặt. Các yếu tố được kiểm tra bao gồm độ kín của mối hàn, độ bền cơ học và khả năng chống ăn mòn. Ngoài ra, kích thước và góc cong của co cũng được đo đạc để đảm bảo phù hợp với tiêu chuẩn thiết kế, chẳng hạn như ASME B16.9 hoặc DIN 2605.

Giai đoạn 6: Hoàn thiện sản phẩm

Cuối cùng, co hàn inox được đánh bóng bề mặt bằng các phương pháp cơ học hoặc điện hóa để loại bỏ các vết xước, cặn hàn và tăng tính thẩm mỹ. Quá trình làm sạch cũng được thực hiện để loại bỏ bụi bẩn hoặc tạp chất, đặc biệt quan trọng nếu sản phẩm được sử dụng trong ngành thực phẩm hoặc y tế. Sau đó, sản phẩm được đóng gói cẩn thận để tránh hư hỏng trước khi xuất xưởng.

Tiêu chí chọn mua co hàn inox

Khi chọn mua co hàn inox cũng như bất cứ loại phụ kiện inox nào khác, các bạn cần phải lưu ý một số tiêu chí sau đây:

Nguồn gốc và chất lượng

Nguồn gốc và chất lượng của co hàn inox chính là yếu tố đầu tiên các bạn cần phải chú ý. Các bạn cần phải xác định được co hàn làm từ loại inox nào? Mỗi một loại inox sẽ ưu và nhược điểm khác nhau. Nhưng khi lựa chọn co hàn inox nên chọn loại được làm từ inox 304 cho bền chắc.

Độ hoàn thiện của sản phẩm

Các bạn cũng nên chú ý đến độ dày và độ bóng của bề mặt co hàn. Khi lựa chọn phụ kiện inox, các bạn cũng nên chú ý đến độ hoàn thiện của sản phẩm. Bề mặt của co hàn phải đảm bảo độ bóng, láng mịn và không bị han gỉ.

Cấu tạo và kích thước của co hàn

Về mặt kích thước, co hàn có nhiều loại kích thước khác nhau phù hợp với từng loại đường ống được sử dụng. Góc của co hàn cũng được chân chia ra thành góc 45 độ, góc 90 độ và góc 180 độ tùy thuộc vào yêu cầu chuyển hướng của dòng chảy trong hệ thống.

Các tiêu chuẩn kỹ thuật của sản phẩm

Co hàn inox hiện được sản xuất tuân theo tiêu chuẩn của quốc tế. Những tiêu chuẩn này đảm bảo sản phẩm có độ chính xác về kích thước, góc độ cũng như độ dày của sản phẩm.

Mua co hàn inox chất lượng tại GAAD giá tốt

GAAD là một trong những đơn vị hàng đầu cung cấp các loại co hàn inox chất lượng dùng trong công nghiệp. Với nhiều năm kinh nghiệm sản xuất và phân phối phụ kiện inox, chúng tôi cam kết với khách hàng về độ bền của co hàn trong hệ thống.

Sản phẩm co hàn inox của Công ty Toàn Cầu GAAD đã và đang được phân phối rộng rãi trên thị trường. Bởi vì:

• Chất lượng sản phẩm vượt trội, cam kết co hàn inox có độ bền cao và khả năng chống ăn mòn hóa học tốt.
• Dịch vụ chăm sóc khách hàng tận tình, nhân viên sẽ hướng dẫn cho khách hàng giải đáp các thắc mắc liên quan đến sản phẩm.
• Giá cả sản phẩm cam kết luôn cạnh tranh. Chúng tôi luôn nỗ lực mang đến cho khách hàng những dịch vụ chất lượng với giả cả phải chăng nhất.

Kết luận

Lựa chọn co hàn inox phù hợp đòi hỏi kỹ sư, nhà thầu và bộ phận thu mua phải nắm vững khái niệm, cấu tạo, vật liệu, phân loại, tiêu chuẩn kỹ thuật và các tiêu chí theo môi trường, áp suất và yêu cầu chống ăn mòn của từng hệ thống. CÔNG TY TNHH KỸ THUẬT GAAD là đơn vị cung cấp co hàn inox và phụ kiện đường ống công nghiệp với danh mục đa dạng, chứng từ nguồn gốc minh bạch, bảo hành 12 tháng và khả năng tư vấn kỹ thuật theo yêu cầu dự án.

——————————————————————–
