Tê thu hàn inox

Tê thu hàn inox là phụ kiện đường ống giúp chia nhánh đồng thời giảm kích thước ngay tại một mối hàn duy nhất, phù hợp với hệ thống cần đầu nhánh nhỏ hơn đường ống chính. Bài viết của CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn hiểu cấu tạo, phân biệt tê thu hàn inox 304, 316, tra cứu quy cách kích thước, tiêu chuẩn áp dụng và các yếu tố ảnh hưởng đến báo giá.

Tê thu hàn inox là gì?

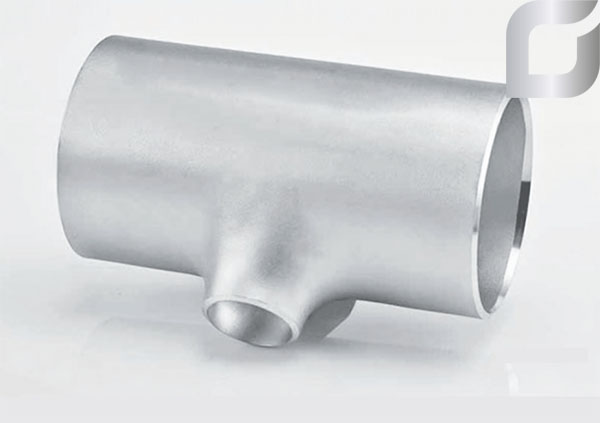

Tê thu hàn inox hay còn có tên gọi khác là tê giảm hàn inox. Nó là một loại phụ kiện đường ống inox có hình chữ T có khả năng kết nối 3 đường ống. Trong đó, hai đầu nối cùng kích thước và một đầu nối có kích thước nhỏ hơn.

Thông số kỹ thuật

• Loại phụ kiện: Tê thu (Reducing Tee)
• Vật liệu: Inox 304
• Kiểu kết nối: Hàn (Butt Weld)
• Tiêu chuẩn: ASME B16.9, MSS-SP-43
• Kích thước phổ biến: Đầu vào (Run): DN15 → DN500

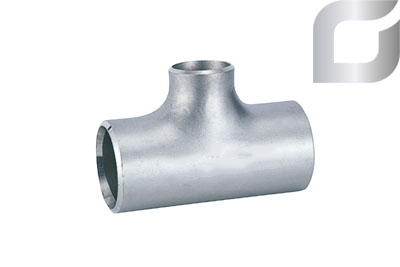

Cấu tạo của tê thu hàn inox

Cấu tạo của tê thu hàn inox gồm nhiều bộ phận liên kết chặt chẽ với nhau, và người mua nên nắm rõ từng phần để tra cứu đúng quy cách khi đặt hàng. Việc hiểu cấu tạo cũng giúp kỹ sư kiểm tra sản phẩm thực tế có đúng thông số kỹ thuật hay không trước khi đưa vào lắp đặt.

Hai đầu ống chính là phần thẳng hàng, có cùng đường kính ngoài, cùng độ dày thành và độ dài theo tiêu chuẩn sản xuất. Đây là 2 điểm kết nối với đường ống chính của hệ thống, chịu trách nhiệm dẫn dòng chảy chính đi qua.

Đầu nhánh giảm là phần có kích thước nhỏ hơn 2 đầu chính, được bố trí vuông góc với thân tê. Đầu nhánh này dùng để rẽ một phần lưu chất sang hướng khác, thường phục vụ cho các thiết bị hoặc nhánh phụ có lưu lượng nhỏ hơn tuyến chính.

Phần thân tê là khối trung tâm nối liền 3 đầu lại với nhau, quyết định độ bền cơ học của toàn bộ phụ kiện. Thân tê cần đủ độ dày và không có khuyết tật để chịu được áp lực trong quá trình vận hành.

Mép hàn hoặc đầu hàn là phần được vát góc theo tiêu chuẩn hàn đối đầu, tạo rãnh để mối hàn ngấu đều và chắc chắn. Góc chia nhánh của tê thu hàn inox thường là 90 độ, đây là góc phổ biến nhất trong các bản vẽ đường ống công nghiệp.

>>>Xem thêm: Ống hàn inox

Ưu điểm nổi bật của tê thu hàn inox

Tê thu hàn inox được đánh giá cao về chất lượng và độ bền bỉ so với các chất liệu khác. Dưới đây là một số ưu điểm nổi bật của sản phẩm cho các bạn tham khảo:

• Sản phẩm được làm bằng inox cao cấp có khả năng chống gỉ sét tốt và chịu được ăn mòn hóa học. Do đó, tê thu hàn inox có thể sử dụng trong môi trường tiếp xúc với nước và những lưu chất có tính ăn mòn.
• Kết cấu chắc chắn của tê thu hàn inox giúp gia tăng khả năng chịu lực và áp suất cao. Nên các bạn có thể sử dụng sản phẩm này cho các hệ thống đường ống dẫn hơi nước hay khí nén có áp lực cao để đảm bảo an toàn.
• Bề mặt của tê thu hàn inox được gia công nhẵn bóng có khả năng chống bám bụi và dễ dàng làm sạch.
• Kích thước của sản phẩm đa dạng từ DN20 đến DN350 phù hợp sử dụng cho các hệ thống đường ống nước công nghiệp.
• Mối hàn kín khít, ít bị rò rỉ nên thường được sử dụng cho các hệ thống đường ống vận chuyển chất lỏng.

Các ứng dụng của tê thu hàn inox trong thực tế

Hiện nay, tê thu hàn inox được sử dụng trong rất nhiều hệ thống đường ống từ dân dụng đến công nghiệp. Dưới đây là một số ứng dụng cơ bản trong thực tế:

Ứng dụng trong hệ thống đường ống công nghiệp

Tê thu hàn inox là phụ kiện quen thuộc trong các hệ thống đường ống công nghiệp. Sản phẩm được sử dụng để chia nhanh hoặc điều tiết dòng chảy giữ các đường ống có kích thước khác nhau. Với khả năng chịu được áp lực cao và chống ăn mòn hóa học hiệu quả, chúng ta thấy tê thu hàn inox được sử dụng trong các:

• Hệ thống đường ống vận chuyển trong nhà máy lọc hóa dầu.
• Hệ thống đường ống vận chuyển hóa chất trong các nhà máy.
• Hệ thống đường ống vận chuyển hơi nước, khí nén…

Ứng dụng trong hệ thống cấp thoát nước

Tê thu hàn inox còn được dùng để phân chia hoặc gom dòng chảy giữa các nhánh đường ống có kích thước khác nhau trong hệ thống cấp thoát nước. Với mối nối kín khít, nó giúp đảm bảo cho hệ thống hoạt động ổn định không bị rò rỉ dù áp lực nước lớn. Dưới đây là ứng dụng chi tiết:

• Hệ thống đường ống vận chuyển nước sạch hoặc nước thải trong nhà máy xử lý nước.
• Hệ thống đường ống cấp thoát nước của các khu chung cư, tòa nhà thương mại, cao ốc văn phòng…

Ứng dụng trong hệ thống Phòng cháy chữa cháy

Tê thu hàn inox cũng được dùng trong các hệ thống đường ống cấp nước chữa cháy. Sản phẩm dùng để dẫn nước từ đường ống chính sang nhánh các đầu phun Sprinkler. Với khả năng chịu được áp lực nước lớn, nó đảm bảo an toàn cho hệ thống hoạt động trong các tình huống khẩn cấp.

Cách lắp đặt tê thu hàn đúng kỹ thuật

Để đảm bảo an toàn cho hệ thống, các bạn cần lưu ý lắp đặt và bảo trì tê thu hàn inox đúng kỹ thuật. Dưới đây là các bước chi tiết cho các bạn tham khảo:

Bước 1: Chuẩn bị trước khi lắp đặt

Trước khi lắp đặt, các bạn cần kiểm tra kích thước và tiêu chuẩn của tê thu hàn inox có phù hợp với hệ thống đường ống hay không. Sau đó, bạn cần làm sạch bề mặt cần lắp đặt.

Chuẩn bị đầy đủ dụng cụ hỗ trợ như: găng tay, kính bảo hộ, mặt nạ…Tùy từng phương pháp hàn mà sử dụng các loại máy hỗ trợ khác nhau như: TIG/MIG hay hàn điện.

Bước 2: Đặt tê thu hàn vào đúng vị trí

Bạn cần đặt tê thu hàn inox vào đúng vị trí cần kết nối trên hệ thống đường ống. Sau đó, bạn dùng thước và kẹp cố định để giữ cho các đầu ống thẳng hàng và không bị lệch tâm.

Bước 3: Căn chỉnh và cố định tê hàn inox

Các bạn nên hàn đính nhẹ các điểm nối của tê hàn inox để cố định vị trí trên hệ thống đường ống. Sau đó căn chỉnh sao cho sản phẩm đặt ở vị trí chính xác nhất.

Bước 4: Tiến hành hàn tê inox vào đường ống

Tiến hành hàn tê inox vào hệ thống theo phương pháp hàn TIG hoặc MIG tùy theo yêu cầu kỹ thuật. Lưu ý: Các bạn nên hàn đều tay để tạo thành vòng tròn quanh mép nối, tránh tạo khe hở hoặc chỗ lồi chỗ lõm.

Bước 5: Làm sạch và kiểm tra áp lực

Sau khi hàn xong, các bạn dùng bàn chải thép hoặc dung dịch chuyên dụng để làm sạch vảy hàn và các vết oxy hóa. Tiếp theo hãy kiểm tra xem mối hàn đã kín khít chưa bằng cách test áp lực của hệ thống hoặc dùng máy siêu âm để đảm bảo không bị rò rỉ.

Tiêu chuẩn của tê thu hàn inox

Tiêu chuẩn áp dụng cho tê thu hàn inox thường được chia thành nhiều nhóm khác nhau, và người mua nên yêu cầu nhà cung cấp ghi rõ tiêu chuẩn theo catalogue hoặc chứng từ của sản phẩm thực tế thay vì suy đoán.

Tiêu chuẩn kích thước quy định mối quan hệ giữa đường kính danh nghĩa, đường kính ngoài và các thông số hình học của phụ kiện, thường tham chiếu theo hệ tiêu chuẩn quốc tế như ASME hoặc ISO.

Tiêu chuẩn vật liệu xác định thành phần hóa học và cơ tính của inox dùng để chế tạo phụ kiện, ví dụ nhóm tiêu chuẩn ASTM áp dụng cho các mác vật liệu như WP304 hoặc WP316 trong phụ kiện inox hàn.

Tiêu chuẩn độ dày SCH quy định độ dày thành ống và thành phụ kiện tương ứng, giúp kỹ sư chọn đúng cấp độ dày theo yêu cầu chịu áp của hệ thống.

Tiêu chuẩn hàn đối đầu quy định góc vát mép, độ rộng mép vát và yêu cầu làm sạch bề mặt trước khi hàn, nhằm đảm bảo mối hàn ngấu đều và không bị rỗ khí.

Tiêu chuẩn bề mặt áp dụng riêng cho phụ kiện vi sinh, thường tham chiếu theo tiêu chuẩn 3A hoặc tiêu chuẩn nội bộ của nhà máy, yêu cầu độ nhẵn bề mặt đạt ngưỡng phù hợp với ngành thực phẩm và dược phẩm.

Hướng dẫn bảo trì tê thu hàn inox

Trung bình từ 3-6 tháng, các bạn phải bảo trì tê thu hàn để đảm bảo hệ thống hoạt động an toàn và ổn định. Dưới đây là các bước cụ thể:

• Kiểm tra tình trạng của mối hàn xem có bị rò rỉ hay nứt vỡ hay không. Đối với các hệ thống đường ống dẫn chất hóa học thì phải kiểm tra liên tục từ 2 tuần – 1 tháng.
• Tiến hành làm sạch hệ thống đường ống bằng dung dịch vệ sinh chuyên dụng hoặc khí nén để loại bỏ cặn bẩn, tạp chất.
• Nếu phát hiện ra mối hàn bị nứt vỡ, ăn mòn hay rò rỉ. Các bạn cần cắt bỏ đoạn đó và thay thế bằng một chiếc tê hàn inox mới.

Tạm kết:

Trên đây, chúng tôi đã giúp các bạn tìm hiểu chi tiết tê thu hàn inox là gì? Hy vọng bạn sẽ có cái nhìn tổng quan về sản phẩm này. Và nếu muốn tham khảo và đặt mua tê hàn inox chất lượng cho công trình, dự án của mình. Hãy liên hệ ngay với Công ty TNHH Kỹ Thuật GAAD – Chúng tôi chuyên cung cấp các sản phẩm tê hàn inox chất lượng với giá thành cạnh tranh nhất!
