Tê hàn inox

Tê hàn inox là phụ kiện hàn đối đầu hình chữ T dùng để phân nhánh trong hệ thống đường ống công nghiệp, đòi hỏi hiểu rõ cấu tạo, vật liệu và tiêu chuẩn như ASME B16.9, ASTM A403. Bài viết từ CÔNG TY TNHH KỸ THUẬT GAAD giúp nhà thầu M&E, đơn vị EPC, kỹ sư và bộ phận thu mua chọn đúng mác inox 304, 316, kiểu tê đều hay tê giảm, kích thước DN/NPS và độ dày Schedule phù hợp, tránh sai sót khi đặt hàng.

Khái niệm và vai trò của tê hàn inox

Tê hàn inox là phụ kiện phân nhánh hình chữ T được kết nối với ống inox công nghiệp bằng phương pháp hàn đối đầu, tạo ra mối nối cố định và có độ kín vượt trội so với nối ren hoặc nối socket. Khác với 2 kiểu nối kia, hàn đối đầu truyền lực liên tục qua toàn bộ mặt cắt ống, giúp hệ thống chịu được áp suất cao, rung động và xung áp lặp lại.

Định nghĩa tê hàn inox và đặc điểm kết nối hàn đối đầu

Tê hàn inox gồm 3 đoạn ống ngắn ghép thành hình chữ T rỗng, trong đó đường hàn đối đầu truyền lực liên tục qua toàn bộ tiết diện, giúp giảm ứng suất tập trung và tăng khả năng chịu áp, chịu rung.

Hàn đối đầu tạo kết nối cố định với độ kín cao, đặc biệt phù hợp cho các tuyến ống có áp suất và nhiệt độ thay đổi liên tục, hoặc chịu xung áp lặp lại trong môi trường công nghiệp nặng.

So sánh tê hàn inox với tê ren và tê socket

Tiêu chí	Tê hàn inox	Tê ren	Tê socket
Phương thức kết nối	Hàn đối đầu (Butt Weld)	Kết nối bằng ren	Hàn lồng (Socket Weld)
Độ kín	Rất cao, gần như không rò rỉ	Dễ rò rỉ khi ren lỏng hoặc có xung áp	Khá cao nhưng phụ thuộc chất lượng mối hàn góc
Khả năng chịu rung	Rất tốt, phân bố ứng suất đồng đều	Thấp, ren dễ lỏng khi rung động	Tốt nhưng kém tê hàn đối đầu
Khả năng chịu áp suất	Cao, phù hợp hệ thống áp lực lớn	Thấp đến trung bình	Trung bình đến cao
Ứng dụng phù hợp	Đường ống công nghiệp, hóa chất, dầu khí, hơi nóng	Hệ thống dân dụng, áp suất thấp	Hệ thống công nghiệp quy mô vừa, đường kính nhỏ
Ưu điểm nổi bật	Độ kín cao, tuổi thọ dài, đạt tiêu chuẩn công nghiệp	Lắp đặt nhanh, dễ tháo lắp	Thi công đơn giản, kín hơn tê ren
Hạn chế	Cần kỹ thuật hàn và thiết bị chuyên dụng	Dễ rò rỉ khi chịu rung hoặc xung áp	Mối hàn góc phân bố ứng suất không đều so với hàn đối đầu
Khuyến nghị sử dụng	Lựa chọn tối ưu cho hệ thống yêu cầu độ bền và độ kín lâu dài	Phù hợp hệ thống áp suất thấp, dân dụng	Thích hợp hệ thống áp suất trung bình, đường kính nhỏ

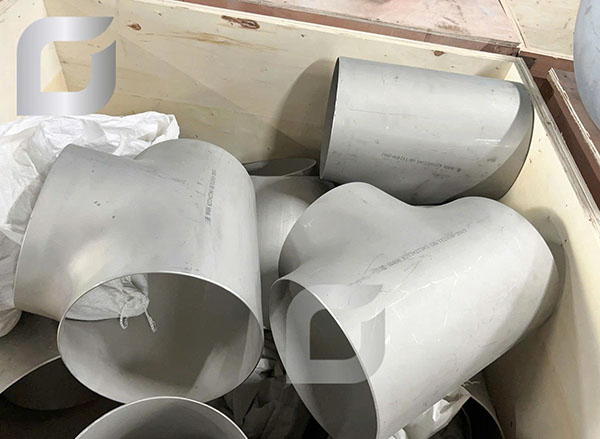

Đặc điểm của Tê hàn inox:

Tê hàn inox được sử dụng để kết nối các đường ống thông qua phương pháp hàn nối đầu. Phương pháp này đảm bảo tính chịu áp lực tốt cho các hệ thống. Tê hàn inox có nhiều kích cỡ khác nhau và được ứng dụng rộng rãi trong các nhà máy sản xuất, chế biến và khai thác. Đặc biệt, chúng được sử dụng rộng rãi trong các nhà xưởng công nghệ và các hệ thống liên quan đến ngành hóa chất.

Tê hàn inox hiện nay được làm từ các loại inox như 201, 304 và 316. Tê inox được sử dụng để kết nối ba đoạn đường ống hoặc chuyển hướng dòng chảy lưu chất tại một điểm tách thành hình chữ T. Dưới đây là những điểm đặc trưng của tê hàn inox cho các bạn tham khảo:

Tê hàn inox được ưu tiên sử dụng vì chúng có những ưu điểm như sau:

• Có khả năng chịu được áp suất và áp lực cao phù hợp với hệ thống đường ống có áp lực PN10, PN16, PN25,…
• Khả năng chống được ăn mòn, chống gỉ sét và chịu nhiệt độ cao. Nó được dùng trong các môi trường tiếp xúc trực tiếp với nước, hóa chất và hơi nước nóng…,…
• Sản phẩm được sản xuất từ inox 304 nên sẽ có những ưu điểm vượt trội của các loại inox này,
• Tê hàn inox được đúc bằng inox nguyên khối nên có khả năng chịu được áp suất và lực tác động mạnh. Sản phẩm rất phù hợp được dùng trong các hệ thống đường ống có áp lực cao như: PN10, PN16, PN25…
• Tê hàn inox giúp hỗ trợ việc lắp ráp, điều hướng dòng chảy được dễ dàng và trơn tru hơn.
• Tê inox được làm từ inox 304 đây đều là những loại inox có độ bền vượt trội.

Cấu tạo và nguyên lý làm việc của tê hàn inox

Kỹ sư và nhà thầu cần hiểu rõ hình dạng hình học, bố trí 3 nhánh và phân bố dòng chảy bên trong tê để xác định vùng xoáy, điểm dễ tích cặn và nguy cơ ăn mòn kẽ. Hiểu cấu tạo cũng là cơ sở để quyết định bố trí thiết bị đo lường, van và lọc tại khu vực ngã ba đường ống.

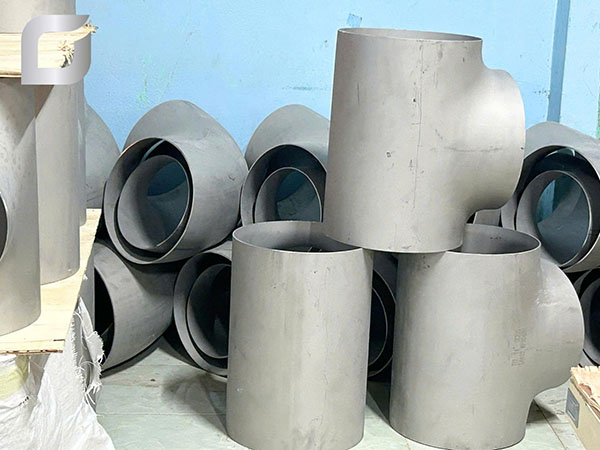

Hình dạng hình học và bố trí ba nhánh

Tê hàn inox gồm 2 đoạn thẳng hàng tạo thân chính và 1 đoạn vuông góc 90 độ tạo nhánh rẽ. Sản phẩm được đúc hoặc ép nóng nguyên khối rồi gia công bề mặt, đảm bảo không có mối ghép cơ học nào bên trong thân tê.

Thân tê được thiết kế với độ dày thành đồng đều, giúp mặt cắt mối hàn đối đầu tương thích hoàn toàn với ống, tránh hiện tượng bậc dày mỏng gây tập trung ứng suất tại vùng mối hàn.

Phân bố dòng chảy và vùng xoáy trong tê hàn inox

Dòng chảy từ tuyến chính rẽ vào nhánh tạo ra vùng xoáy ở khu vực giao nhau. Đây là điểm dễ tích tụ cặn, muối khoáng và gây ăn mòn kẽ nếu vật liệu inox không phù hợp với môi trường lưu chất.

Tê đều phân bố vận tốc đồng đều trên cả 3 hướng khi lưu lượng rẽ tương đương. Tê giảm làm tăng vận tốc trong nhánh nhỏ hơn, ảnh hưởng đến tổn thất áp và chế độ dòng chảy mà kỹ sư cần tính đến khi thiết kế tuyến.

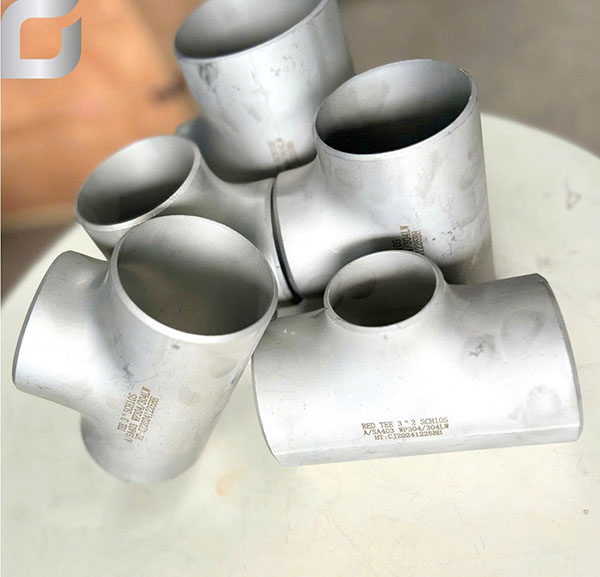

Phân loại tê hàn inox: tê đều và tê giảm

Tê hàn inox chia thành 2 dạng chính là tê đều (equal tee) với cả 3 nhánh cùng kích thước, và tê giảm (reducing tee) với nhánh phụ nhỏ hơn thân chính. Việc chọn đúng loại ảnh hưởng trực tiếp đến lưu lượng, tổn thất áp và khả năng khớp kích thước thiết bị nhánh.

Tiêu chí	Tê hàn inox đều	Tê hàn inox giảm
Đặc điểm cấu tạo	Cả 3 nhánh có cùng đường kính danh nghĩa.	Hai đầu trên thân chính cùng kích thước, nhánh rẽ có đường kính nhỏ hơn.
Trường hợp sử dụng	Phù hợp khi nhánh rẽ cần lưu lượng tương đương tuyến chính hoặc cần duy trì dòng chảy ổn định trên cả 3 hướng.	Phù hợp khi lưu lượng nhánh rẽ nhỏ hơn tuyến chính hoặc cần kết nối với thiết bị có cổng nhỏ hơn.
Ưu điểm vận hành	Hỗ trợ cân bằng lưu lượng, duy trì dòng chảy tương đối đồng đều và hạn chế nhiễu cho thiết bị đo.	Giúp tối ưu tổn thất áp trên tuyến chính và phân phối lưu lượng phù hợp cho từng nhánh.
Ứng dụng phổ biến	Hệ thống phân phối nước, khí, hơi trong nhà máy; các tuyến cần lưu lượng tương tự nhau hoặc cần cân bằng thủy lực.	Nhánh bypass, nhánh xả, nhánh điều khiển hoặc cấp phụ cho bơm, van, đồng hồ đo và các thiết bị có cổng kết nối nhỏ hơn.

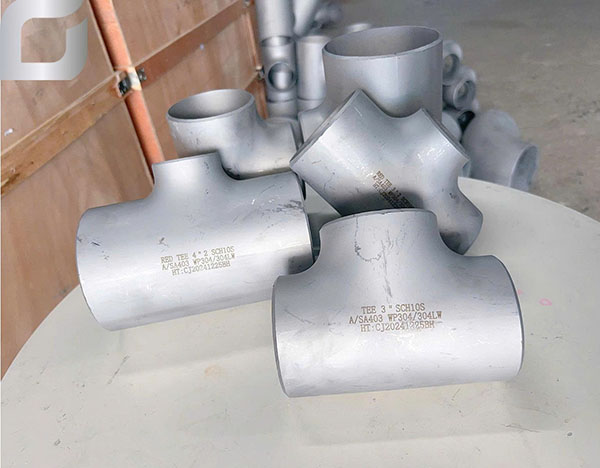

Cách ghi quy cách tê đều và tê giảm khi đặt hàng

Tê đều ghi theo DN hoặc NPS duy nhất cho cả 3 nhánh, ví dụ DN100 hoặc NPS 4″. Tê giảm ghi 2 thông số gồm thân chính (Run) và nhánh phụ (Outlet), ví dụ tê giảm 6″-3″ tương ứng DN150–DN80.

Đơn đặt hàng cần ghi kèm mác vật liệu (304, 304L, 316, 316L), độ dày Schedule (SCH10S, SCH40S, SCH80S) và tiêu chuẩn áp dụng (ASME B16.9, ASTM A403) để nhà cung cấp xuất đúng sản phẩm và tránh nhầm lẫn khi nghiệm thu.

Xem thêm:

• Bầu giảm hàn inox
• Co hàn inox
• Chén hàn inox
• Bích rỗng inox
• Bích thép mù inox

Ưu điểm của tê hàn inox

Tê hàn inox có nhiều ưu điểm vượt trội về mặt chất lượng. Dưới đây là một số ưu điểm chính:

Khả năng chống ăn mòn tốt

Inox là loại vật liệu có khả năng chống ăn mòn tốt. Đặc biệt trong các môi trường chứa hóa chất như: nước biển, muối và các dung dịch ăn mòn. Từ đó sẽ giúp gia tăng tuổi thọ cho hệ thống đường ống công nghiệp, giảm thiểu chi phí bảo trì.

Chịu được nhiệt độ cao

Tê hàn inox có khả năng chịu được nhiệt độ cao. Nên giảm tình trạng biến dạng khi dùng để dẫn nước nóng, hơi và các dạng chất lỏng công nghiệp…

Độ bền cơ học cao và chắc chắn

Tê hàn được làm bằng inox cao cấp 304 và 316 nên có độ bền cơ học cao. Nó có khả năng chịu lực rất tốt chống va đập và chịu được áp lực từ dòng chảy. Đảm bảo tính ổn định cho toàn bộ hệ thống trong quá trình sử dụng.

Tính thẩm mỹ

Tên hàn inox có bề mặt sáng bóng và ít bị oxy hóa theo thời gian. Điều này giúp đảm bảo tính thẩm mỹ cho các hệ thống đường ống.

Quy trình sản xuất sản phẩm tê hàn inox

Quy trình sản xuất tê hàn inox đòi hỏi sự chính xác, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế và sử dụng công nghệ hiện đại. Dưới đây là các bước chi tiết trong quy trình sản xuất:

Giai đoạn 1: Lựa chọn nguyên liệu thép không gỉ

Nguyên liệu đầu vào là yếu tố quyết định chất lượng của tê hàn inox. Thép không gỉ được chọn thường thuộc các mác như SUS 304, SUS 316L hoặc SUS 321, tùy theo yêu cầu ứng dụng cụ thể. Nguyên liệu cần được kiểm định kỹ lưỡng về thành phần hóa học, độ tinh khiết và bề mặt để đảm bảo không có khuyết tật như vết nứt hay tạp chất trước khi đưa vào sản xuất.

Giai đoạn 2: Chuẩn bị phôi và cắt gọt

Sau khi nguyên liệu được chọn, thép không gỉ sẽ được cắt thành các tấm hoặc ống phôi phù hợp với kích thước của tê hàn. Các máy cắt tiên tiến như máy cắt laser hoặc máy cắt plasma CNC được sử dụng để đảm bảo độ chính xác cao về kích thước và hình dạng ban đầu. Quá trình này đòi hỏi sự tính toán kỹ lưỡng để tối ưu hóa nguyên liệu và giảm thiểu lãng phí, đồng thời đáp ứng các thông số kỹ thuật như đường kính, độ dày thành và chiều dài nhánh.

Giai đoạn 3: Gia công định hình

Phôi thép sau khi cắt được đưa vào các thiết bị gia công chuyên dụng để tạo hình dạng chữ “T” đặc trưng của tê hàn inox. Quy trình định hình có thể sử dụng phương pháp dập nguội hoặc dập nóng, tùy thuộc vào kích thước và độ dày của sản phẩm. Máy ép thủy lực hoặc khuôn đúc chính xác được áp dụng để đảm bảo các nhánh của tê hàn có góc vuông chuẩn xác, không bị biến dạng hay thay đổi cấu trúc vật liệu. Giai đoạn này đặc biệt quan trọng để đảm bảo tính đồng nhất và khả năng chịu lực của sản phẩm.

Giai đoạn 4: Hàn kết nối

Hàn là bước cốt lõi trong quy trình sản xuất tê hàn inox, nơi các bộ phận được ghép nối thành một khối hoàn chỉnh. Công nghệ hàn TIG được sử dụng phổ biến nhờ khả năng tạo mối hàn mịn, độ kín cao và không làm thay đổi tính chất vật liệu. Trong môi trường khí trơ, điện cực vonfram giúp kiểm soát chính xác nhiệt độ, tránh hiện tượng oxi hóa hoặc cháy biên.

Đối với các sản phẩm cao cấp, hàn laser cũng có thể được áp dụng để tăng độ thẩm mỹ và tối ưu hóa độ bền mối hàn. Quy trình hàn được thực hiện bởi kỹ thuật viên lành nghề hoặc hệ thống hàn tự động để đảm bảo chất lượng đồng đều.

Giai đoạn 5: Kiểm tra và đánh giá chất lượng

Sau khi hàn, tê hàn inox trải qua các bài kiểm tra nghiêm ngặt để đánh giá chất lượng. Các phương pháp kiểm tra bao gồm thử áp suất nước hoặc khí để xác định độ kín, kiểm tra siêu âm để phát hiện khuyết tật mối hàn và thử nghiệm ăn mòn để đảm bảo khả năng hoạt động trong môi trường khắc nghiệt. Ngoài ra, kích thước, góc độ và độ dày thành của sản phẩm được đo đạc bằng dụng cụ chuyên dụng để tuân thủ các tiêu chuẩn như ASME B16.9, EN 10253 hoặc JIS B2312.

Giai đoạn 6: Hoàn thiện bề mặt

Giai đoạn cuối cùng là xử lý bề mặt để nâng cao tính thẩm mỹ và hiệu suất của tê hàn inox. Sản phẩm được đánh bóng cơ học hoặc đánh bóng điện hóa nhằm loại bỏ các vết hàn thừa, vết xước và tạo bề mặt trơn nhẵn. Quá trình làm sạch bằng hóa chất hoặc siêu âm cũng được thực hiện để loại bỏ tạp chất, đảm bảo tiêu chuẩn vệ sinh cho các ứng dụng nhạy cảm như ngành thực phẩm hoặc dược phẩm. Sau đó, sản phẩm được kiểm tra lần cuối, đóng gói chống va đập và chuẩn bị xuất xưởng.

Ứng dụng của Tê hàn inox trong thực tế

Ứng dụng của tê hàn trong thực tế rất đa dạng và phong phú. Các bạn sẽ thấy sự xuất hiện của tê hàn trong những lĩnh vực sau:

Hệ thống cấp thoát nước

Trong hệ thống cấp thoát nước, tê hàn được sử dụng để kết nối các đường ống và phụ kiện. Với khả năng chống ăn mòn và độ bền cao nên có thể sử dụng trong nước và ngoài trời rất bền bỉ.

Hệ thống dầu khí

Với khả năng chịu được nhiệt độ và áp lực cao nên tê hàn được sử dụng rộng rãi trong ngành công nghiệp sản xuất dầu khí. Chúng được sử dụng trong các hệ thống vận chuyển dầu và khí đốt ở những môi trường khắc nghiệt. Trong các ứng dụng liên quan đến sản xuất, vận chuyển và xử lý dầu và khí đốt, chúng được ưa chuộng do khả năng chịu được áp lực và nhiệt độ cao cũng như sự bền bỉ trong môi trường khắc nghiệt.

Hệ thống vận chuyển hóa chất

Tê hàn inox có khả năng chống ăn mòn hóa học tốt. Nên chúng thường được sử dụng trong các hệ thống vận chuyển và lưu trữ hóa chất đặc biệt và dễ phản ứng.

Ngành công nghiệp thực phẩm

Trong ngành công nghiệp sản xuất và chế biến thực phẩm, tê hàn được dùng trong hệ thống cấp thoát nước. Hoặc vận chuyển các nguyên liệu trong quá trình sản xuất. Được sử dụng rộng rãi trong sản xuất và chế biến thực phẩm, từ quá trình chế biến thức ăn đến quá trình đóng gói và vận chuyển, nhờ tính chất không gỉ và độ bền cao của inox.

Hệ thống ống dẫn y tế

Đây là loại vật liệu lý tưởng nhờ vào tính không gỉ, dễ vệ sinh và độ bền cao. Do đó, trong lĩnh vực y học và dược phẩm, tê hàn được sử dụng trong việc xây dựng các hệ thống ống dẫn và thiết bị y tế. Với khả năng chống oxy hóa tốt và dễ dàng vệ sinh, tê hàn inox còn được sử dụng trong ngành công nghiệp dược phẩm. Chúng thường được dùng trong việc xây dựng các hệ thống ống dẫn và thiết bị y tế.

Giải pháp cung cấp tê hàn inox từ Inox GAAD

CÔNG TY TNHH KỸ THUẬT GAAD là đơn vị chuyên cung cấp ống inox công nghiệp, tê hàn inox, phụ kiện đường ống inox hàn và bích inox với tồn kho đa dạng chủng loại và quy cách. Đội ngũ kỹ thuật của GAAD có năng lực tư vấn lựa chọn vật liệu, kích thước và tiêu chuẩn phù hợp với từng hệ thống hoặc yêu cầu dự án cụ thể.

Năng lực tư vấn kỹ thuật và cung cấp vật tư

Inox GAAD nắm vững các tiêu chuẩn ASME B16.9, ASTM A403, các mác inox 304/304L/316/316L và hệ DN/NPS/Schedule được sử dụng trong ngành dầu khí, hóa dầu, năng lượng, xử lý nước, thực phẩm và dược phẩm.

Inox GAAD phối hợp trực tiếp với nhà thầu M&E, đơn vị EPC và bộ phận kỹ thuật nhà máy để kiểm tra spec thiết kế, đề xuất phương án vật liệu và phụ kiện đáp ứng tiêu chuẩn với chi phí tối ưu cho từng giai đoạn dự án.

Quy trình gửi quy cách và nhận báo giá tê hàn inox

Khách hàng gửi đầy đủ thông tin gồm DN/NPS, OD, mác inox, Schedule, tiêu chuẩn áp dụng và số lượng cần mua. Inox GAAD tiếp nhận, kiểm tra tồn kho, tư vấn lựa chọn và báo giá theo từng quy cách cụ thể.

Quy trình trao đổi spec chi tiết ngay từ bước đầu giúp tránh sai vật liệu, sai kích thước và sai tiêu chuẩn, đảm bảo tuyến đường ống vận hành an toàn và bền lâu. Liên hệ Inox GAAD qua hotline 0966.899.579 hoặc email kinhdoanh@inoxrp.vn để được tư vấn và nhận báo giá nhanh.

Kết luận

Tê hàn inox là phụ kiện phân nhánh hình chữ T kết nối bằng hàn đối đầu, đòi hỏi hiểu rõ cấu tạo, phân loại, vật liệu và tiêu chuẩn ASME B16.9, ASTM A403 để chọn đúng cho hệ thống đường ống công nghiệp. CÔNG TY TNHH KỸ THUẬT GAAD sẵn sàng nhận spec quy cách, mác inox, kích thước, tiêu chuẩn và số lượng để kiểm tra tồn kho, báo giá và tư vấn vật tư, hỗ trợ nhà thầu, kỹ sư và chủ đầu tư triển khai dự án đúng tiêu chuẩn và đúng tiến độ.

——————————————————————–
