Tóm tắt: Van bi đóng mở bằng bi xoay 90 độ. GAAD cung cấp van bi inox 304/316 loại 1/2/3 mảnh, ren/bích, tay gạt/điều khiển. Seat PTFE/RPTFE chịu dưới 200°C. Ren chịu 1000 PSI (~PN63), bích PN16/PN25.

Van bi là gì và dùng để làm gì?

Van bi đóng mở bằng viên bi xoay 90 độ, dùng để đóng/mở nhanh đường nước, khí, hơi, hóa chất nhẹ.

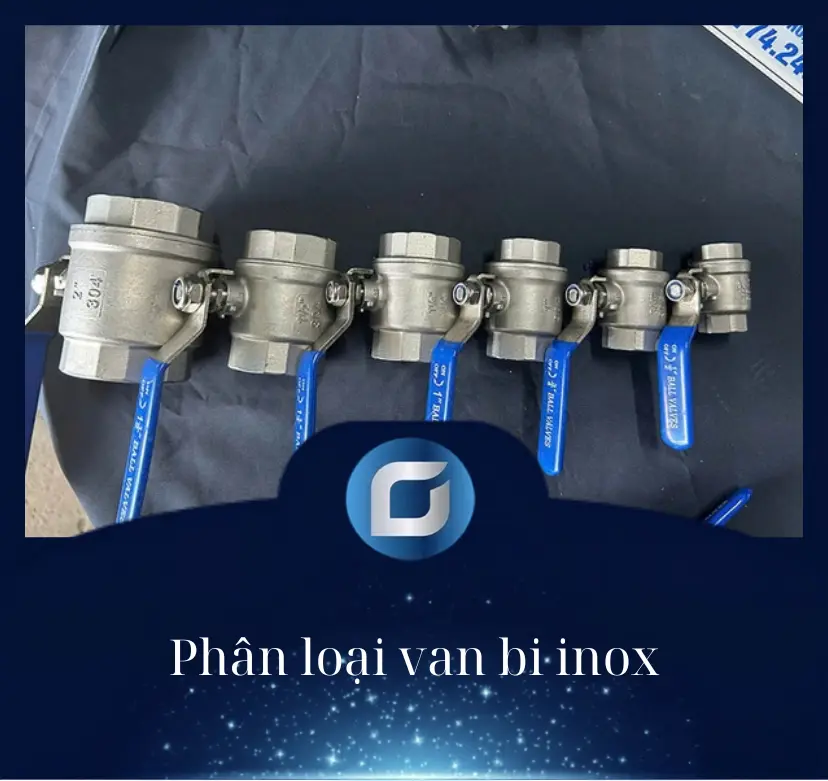

Van bi có những loại nào?

1 mảnh vs 2 mảnh vs 3 mảnh

Loại	Seat	Áp suất	Khi nào dùng
1 mảnh	PTFE	Ren 1000 PSI (~PN63)	Dân dụng nhỏ
2 mảnh	PTFE/RPTFE	Ren 1000 PSI, bích PN16	Công nghiệp nhẹ
3 mảnh	RPTFE	Ren 1000 PSI, bích PN16/PN25	Thực phẩm, cần vệ sinh

Full port vs reduced port

Full port lòng bi bằng ống, ít tổn thất áp. Reduced port lòng nhỏ hơn 1 size, rẻ hơn.

Ren vs mặt bích

Ren lắp nhanh cho DN nhỏ. Bích PN16/PN25 (JIS 10K/Class 150) cho DN lớn, tháo lắp bảo trì.

Tay gạt vs điều khiển khí nén/điện

Tay gạt đóng mở tay. Khí nén/điện dùng cho tự động hóa, điều khiển từ xa.

Bảng 304 vs 316

Tiêu chí	304	316
Môi trường	Nước sạch, khí nén	Hóa chất, nước biển
Seat	PTFE	RPTFE chịu hóa chất tốt hơn

1000 PSI và PN16 nghĩa là gì?

1000 PSI là áp làm việc tối đa 1000 pound trên inch vuông của van ren ở nhiệt độ thường, tương đương khoảng PN63. PN16 là áp danh nghĩa 16 bar của van bích theo hệ châu Âu. Van GAAD ren chịu 1000 PSI, bích chịu PN16/PN25. Chọn PN dư 20-30% so với áp vận hành.

Van bi ANSI Class là gì?

ANSI Class là cấp áp suất theo ASME B16.5, vd Class 150 chịu khoảng 19 bar ở nhiệt độ thường. Van GAAD ren tới Class 800, bích tới Class 150/300/600. Đừng nhầm Class với PN của hệ châu Âu.

Van bi có những kiểu kết nối nào?

Van bi có 4 kiểu là ren, mặt bích, hàn và clamp. Ren tới DN50 cho gọn, bích DN50-DN300 để tháo bảo trì, hàn cho tuyến cố định, clamp cho thực phẩm cần vệ sinh. Van GAAD sẵn ren BSPT/NPT, bích JIS/PN/ANSI và clamp theo yêu cầu.

Van bi có thay thế van cũ khác thương hiệu được không?

Được nếu trùng 3 thứ là DN, chuẩn kết nối và chiều dài lắp đặt. Ren thì đối chiếu BSPT hay NPT. Bích thì đối chiếu JIS, PN hay Class và tâm lỗ. Gửi ảnh tem van cũ qua Zalo 0966.899.579 để GAAD đối chiếu.

Van bi 304 có dùng được ngoài trời không?

Dùng được nơi khô ráo ít muối. Ven biển và hơi muối thì lấy 316 vì 304 dễ rỗ. Ngoài trời nên lấy bích và che tay gạt khỏi nắng mưa trực tiếp.

Van bi vi sinh khác van bi công nghiệp thế nào?

Van vi sinh dùng đầu clamp hoặc hàn, lòng full port, bề mặt đánh bóng để CIP sạch và seat bao kín không đọng cặn. Van công nghiệp thường ren hoặc bích, tháo vệ sinh khó hơn. Vi sinh dùng thân 316L tương đương CF3M.

Van bi clamp khác van bi ren thế nào?

Clamp siết đai kẹp nên tháo lắp vài phút để vệ sinh, hợp thực phẩm và dược phẩm. Ren vặn trực tiếp nên rẻ và gọn, hợp ống nhỏ tới DN50. Van GAAD sẵn ren BSPT/NPT, clamp theo yêu cầu.

Van bi có thể tháo vệ sinh tại chỗ không?

Van 3 mảnh tháo thân giữa trên tuyến nên vệ sinh tại chỗ được. Van 2 mảnh phải tháo cả van. Van 1 mảnh không mở được.

Van bi có cần gioăng thay thế không?

Có. Gioăng thân và seat PTFE mòn theo số lần đóng và nhiệt độ. Van đóng mỗi ngày thì thay seat 1-3 năm. GAAD có sẵn seat thay thế theo DN, liên hệ Zalo 0966.899.579.

Cần cung cấp thông tin gì khi hỏi báo giá van bi?

Gửi loại 1/2/3 mảnh, 304 hay 316, ren hay bích, DN, số lượng và môi chất qua Zalo 0966.899.579. GAAD báo trong 15-30 phút. Đơn lớn và đại lý được chiết khấu.

Những thông số nào cần có trên datasheet van bi?

Datasheet van bi cần DN, 304 hay 316, ren hay bích theo chuẩn nào, PN hay Class, seat PTFE hay RPTFE, nhiệt độ làm việc và kiểu tay hay điều khiển. Gửi đủ 6 ý này qua Zalo 0966.899.579 là GAAD báo giá trong 15-30 phút.

Cách đọc ký hiệu trên thân van bi?

Thân van khắc CF8 là 304, CF8M là 316, kèm DN, PN hoặc Class và tên hãng. Đối chiếu ký hiệu với CO/CQ theo lô, khác nhau là hàng lẫn mác.

Van bi có mũi tên chỉ dòng chảy không?

Van bi hai chiều thường không có mũi tên vì đóng mở cả hai hướng. Van có seat định hướng hoặc van một chiều mới bắt buộc lắp đúng chiều mũi tên.

Van bi có yêu cầu grounding không?

Tuyến dẫn chất dễ cháy cần nối đất chống tĩnh điện qua van. Van GAAD có cấu trúc chống tĩnh điện khi yêu cầu, báo trước môi chất để tư vấn đúng.

Van bi 3 ngã có những kiểu flow pattern nào?

Bi chữ L chuyển dòng giữa 2 trong 3 cửa. Bi chữ T vừa chuyển vừa trộn cả 3 cửa. Chọn L để chuyển hướng, chọn T để trộn hoặc chia dòng.

Van bi có thể dùng với actuator không?

Được nếu van có đế ISO 5211. Van GAAD tháo tay gạt là gắn được bộ khí nén hoặc điện bên thứ ba, phải đối chiếu mô men và hành trình trước khi chốt.

Chọn actuator cho van bi dựa trên thông số nào?

Dựa trên mô men van ở áp lớn nhất, nguồn khí 4-8 bar hay nguồn điện tại trạm, tốc độ 1-2 giây hay 10-30 giây và vị trí an toàn khi mất nguồn. Bộ phải khỏe hơn mô men van, đế khớp ISO 5211.

Van bi fail-open và fail-close là gì?

Fail-close là mất khí hoặc mất điện thì van tự đóng, dùng cho nhiên liệu và hóa chất. Fail-open là mất nguồn thì van tự mở, dùng cho giải nhiệt và xả. Bản khí nén lò xo phản hồi làm được cả hai, bản điện cần tụ dự phòng.

Van bi có thể tích hợp limit switch không?

Được. Công tắc hành trình gắn trên bộ điều khiển để báo mở hoặc đóng về tủ điện. Van GAAD gắn bộ bên thứ ba có sẵn vị trí lắp limit switch.

Van bi có thể tích hợp solenoid valve không?

Được với bộ khí nén. Van điện từ nhận lệnh điện để đóng mở đường khí vào bộ truyền động. Chọn điện áp cuộn hút khớp tủ điều khiển.

Van bi có thể thay thế globe valve trong mọi trường hợp không?

Không. Van bi hợp đóng mở nhanh và kín tuyệt đối. Globe valve hợp tiết lưu và điều tiết vì cửa van chịu xói tốt hơn. Tuyến cần chỉnh lưu lượng thì giữ globe, tuyến chỉ cần đóng mở thì lấy bi.

Van bi có gây tổn thất áp suất lớn không?

Full port tổn thất rất nhỏ, reduced port cao gấp 2-3 lần. Chi tiết xem mục Full port vs reduced port.

Van bi full bore có lợi ích gì?

Lòng bằng ống nên ít mất áp, cho thiết bị vệ sinh qua và ít kẹt cặn. Chi tiết xem bài Full port vs reduced port.

Van bi cần chọn theo DN hay OD?

Chọn theo DN danh nghĩa của ống. OD là đường kính ngoài để đối chiếu khi khác tiêu chuẩn ống. Chi tiết xem mục chọn kích thước van bi.

Van bi inox có các cấp độ bề mặt nào?

Bề mặt thường cho công nghiệp, bề mặt đánh bóng cho thực phẩm và dược phẩm để CIP sạch. Chi tiết xem mục thực phẩm.

FAQ

Van bi inox 304 khác gì 316?

304 cho nước sạch, 316 thêm Mo chống hóa chất/nước biển, giá cao hơn.

1 mảnh, 2 mảnh, 3 mảnh khác nhau thế nào?

1 mảnh gọn rẻ, 2 mảnh bảo trì được, 3 mảnh tháo giữa không cắt ống.

Ren và mặt bích khác nhau thế nào?

Ren 1000 PSI cho ống nhỏ lắp nhanh, bích PN16/PN25 cho ống lớn cần tháo bảo trì.

Cách nhận biết van bi chất lượng tốt?

Thân khắc rõ CF8 hoặc CF8M, ren sắc không trờn, bi bóng không rỗ, kèm CO/CQ theo lô. Van GAAD xuất kho có test áp lực đầy đủ.

Van bi giá rẻ có rủi ro gì?

Giá rẻ thường sai mác 201 giả 304, seat mỏng và không có CO/CQ. Van gỉ sau vài tháng và không ai bảo hành. GAAD bảo hành van inox 2 năm.

Bài chi tiết trong chùm van bi inox

• • Van bi 304 vs 316 khác gì
  • Van 1/2/3 mảnh
  • Full port vs reduced port
  • Ren vs mặt bích
  • Tay gạt vs điều khiển
  • Van bi khí nén
  • Van bi điện
  • Tuổi thọ van bi
  • Ứng dụng theo ngành
  • So sánh và chọn van bi
  • Lắp đặt và sự cố

Kết luận

Chọn đúng loại, vật liệu 304/316 và PN giúp van bền, kín. Liên hệ CÔNG TY TNHH KỸ THUẬT GAAD, 309 Bạch Đằng, Gia Định, TP.HCM, Hotline 0966.899.579 để báo giá.
