Tóm tắt: Van bi ren vặn trực tiếp vào ống nên gọn và rẻ, hợp ống nhỏ tới DN50. Van bi mặt bích bắt bulong qua gioăng nên tháo lắp dễ và chịu rung, áp cao tốt hơn, hợp từ DN50 trở lên. GAAD chủ đạo inox 304, có 316 cho môi trường muối và hóa chất.

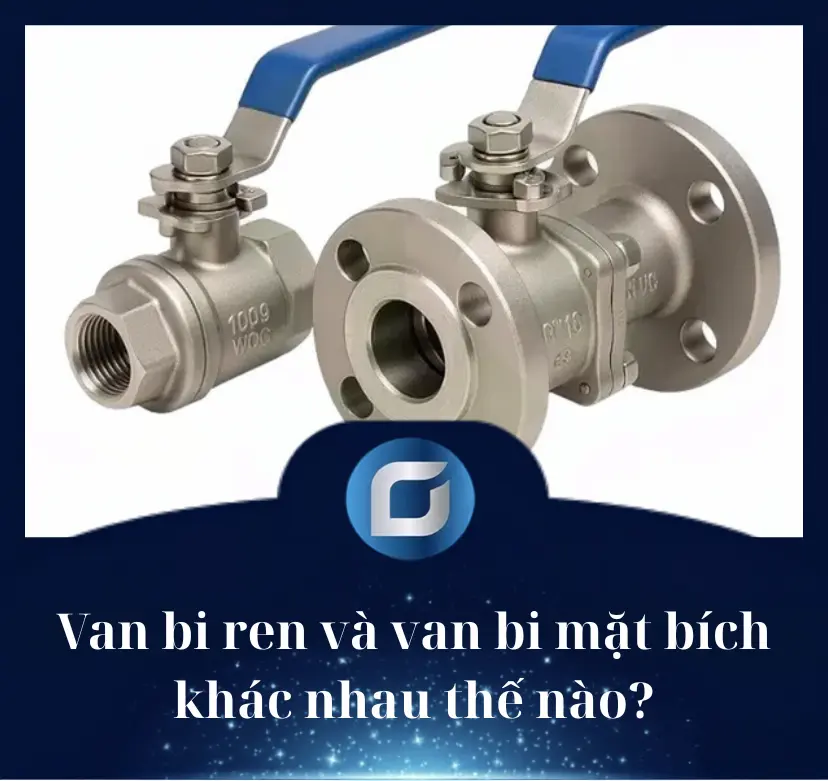

Van bi ren và van bi mặt bích khác nhau ở điểm nào?
Hai loại khác nhau ở cách nối với đường ống. Van ren vặn trực tiếp ren trong của van vào ren ngoài của ống kèm băng tan. Van bích kẹp gioăng giữa hai mặt bích rồi siết bulong nên tháo ra bằng cách nới bulong mà không cắt ống.
Theo các hãng van công nghiệp, mốc chia thực tế là DN50. Dưới và bằng DN50 thì ren gọn và kinh tế. Trên DN50 thì bích cho mối nối khỏe hơn, dễ bảo trì hơn và ít xì khi rung và thay đổi nhiệt.
Cấu tạo van bi ren như thế nào?
Van bi ren có hai đầu ren trong để vặn vào ống. Mối kín ren côn và vật liệu trám kín.
- Thân: inox 304 theo ASTM A351 CF8, bản hóa chất dùng 316 tương đương CF8M.
- Ren: NPT theo ASME B1.20.1 hoặc BSPT/BSPP theo ISO 7. GAAD sẵn BSPT, NPT, ISO 49, ISO 4144. Lắp sai NPT với BSP là xì ngay dù cùng cỡ danh nghĩa.
- Seat: PTFE chuẩn, bản hóa chất dùng RPTFE, chịu dưới 200°C.
- Dải GAAD: van ren sẵn tới DN50, tương đương phi 60 hay 2 inch.
Cấu tạo van bi mặt bích như thế nào?
Van bi mặt bích có hai mặt bích đúc liền thân. Khi lắp, kẹp gioăng giữa mặt bích van và mặt bích ống rồi siết bulong đều lực.
- Thân: inox 304 CF8, bản hóa chất 316 CF8M.
- Mặt bích GAAD: JIS 5K/10K/16K/20K, PN6/PN10/PN16/PN25/PN40, ANSI Class 150/300/600. Gioăng PTFE hoặc chì xoắn tùy môi chất.
- Dải GAAD: van bích sẵn từ DN50 tới DN300 trở lên tùy chủng loại.
- Đế ISO 5211 trên cổ van để gắn bộ khí nén hoặc điện cho đường lớn.
Bảng so sánh van bi ren và van bi mặt bích
| Tiêu chí | Van ren | Van bích |
| Cách nối | Vặn ren kèm băng tan | Kẹp gioăng, siết bulong |
| Dải GAAD | Tới DN50 | DN50-DN300 trở lên |
| Tháo bảo trì | Phải vặn cả van, dễ trờn ren inox | Nới bulong là nhấc van ra |
| Rung và nhiệt | Ren dễ lỏng khi rung mạnh và thay đổi nhiệt liên tục | Bulong chịu rung và nhiệt tốt hơn |
| Giá mua ban đầu cùng DN50 | Rẻ hơn | Đắt gấp 2-3 lần do bích, gioăng và bulong |
| Áp suất | Ren tới Class 800 | Bích tới Class 2500 |
Van bi ren dùng cho ngành và môi chất nào?
Van bi ren dùng cho ống nhỏ, áp suất thấp tới trung bình và nơi cần lắp nhanh gọn. Đây là nhóm khách dân dụng và công nghiệp nhẹ của GAAD.
- Hộ gia đình, công trình dân dụng và cấp nước nhỏ DN15-DN50.
- Nhánh khí nén và thiết bị cần tháo lắp nhanh.
- Nước sạch và hóa chất nhẹ với inox 304, muối nhẹ dùng 316.
Van bi mặt bích dùng cho ngành và môi chất nào?
Van bi mặt bích dùng cho ống từ DN50 trở lên, nơi cần chịu áp cao, nhiệt lớn, rung mạnh và độ kín tuyệt đối.
- Nhà máy công nghiệp, PCCC và xử lý nước thải.
- Hóa chất, hơi nóng và tuyến bơm có rung.
- Dự án cần tháo kiểm định định kỳ.
Cách chọn van bi ren hay mặt bích cho đúng?
Nhìn cỡ ống trước, nhìn rung và bảo trì sau. Ống tới DN50, ít rung và ít tháo thì lấy ren. Ống từ DN50 trở lên, rung mạnh hoặc hay tháo thì lấy bích.
- Ống trên DN50 thì bắt bích, không cố vặn ren vì lực siết lớn dễ trờn ren inox và xì khi thay đổi nhiệt.
- Tuyến bơm và máy nén thì lấy bích dù ống nhỏ, vì ren dễ lỏng dần theo rung.
- Nhiệt trên 150°C hoặc đóng mở mỗi ngày thì lấy bích để thay gioăng và seat dễ.
- Yêu cầu CO/CQ. GAAD xuất kho có C/O, C/Q, kiểm tra ren, độ kín và test áp lực. Bảo hành van inox 2 năm. Giao HCM 24-48 giờ, tỉnh 5-7 ngày. Giá theo DN, đơn lớn và đại lý được chiết khấu.
Lỗi thường gặp khi chọn sai ren và bích là gì?
Lỗi nặng nhất là lấy van ren cho ống lớn và tuyến rung. Ren trờn dần, xì theo đường xoắn ren và phải cắt ống thay van. Lỗi thứ hai là lắp lẫn NPT với BSP vì nhìn cỡ giống nhau.
Có nối ren NPT với BSP được không?
Không. NPT góc 60 độ, BSP góc 55 độ nên vặn vào vẫn xì. Phải dùng đầu chuyển đúng chuẩn và đúng vật liệu trám kín.
Van ren có dùng cho rung mạnh được không?
Không nên. Rung làm ren lỏng dần. Tuyến bơm và máy nén nên lấy bích.
Báo giá van bi cần gửi gì cho GAAD?
Gửi ren hay bích, 304 hay 316, DN, số lượng và môi chất qua Zalo 0966.899.579 để nhận báo trong 15-30 phút.
Checklist trước khi đặt mua van theo kiểu nối
- Đã xác định
Kết luậnống tới DN50 hay từ DN50 trở lên. - Đã chốt ren hay bích theo rung, nhiệt và tần suất tháo.
- Đã chốt 304 hay 316 theo môi chất.
- Đã hỏi chuẩn ren NPT hay BSP, chuẩn bích JIS, PN hay Class.
- Đã yêu cầu khắc CF8/CF8M, CO/CQ và bảo hành 2 năm.
Trả lời nhanh: Van ren gọn rẻ nên hợp ống nhỏ tới DN50 và nơi ít rung. Van bích tháo lắp dễ và chịu rung, áp cao tốt hơn nên hợp từ DN50 trở lên. Lắp lẫn NPT với BSP là xì dù cùng cỡ.
