Mặt bích Socket-welding

Mặt bích socket-welding hay còn gọi là mặt bích hàn lồng. Đây là loại mặt bích quen thuộc được sử dụng trong các hệ thống đường ống có kích thước nhỏ từ DN15 đến DN80. Trong bài viết dưới đây hãy cùng GAAD tìm hiểu thông tin chi tiết về sản phẩm này nhé!

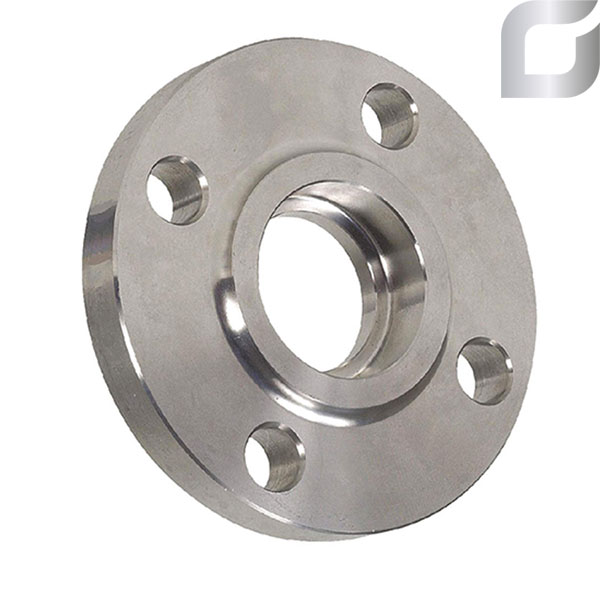

Mặt bích socket welding hay còn gọi là mặt bích hàn lồng có tác dụng kết nối đường ống.

Thông tin chung về sản phẩm

Mặt bích socket welding là loại mặt bích có lỗ hàn dạng bậc trong đó đầu ống được lồng vào bậc trong của mặt bích sau đó được hàn vòng ngoài. Thiết kế này sẽ giúp tạo nên một kết nối chắc chắn và ổn định khi hàn vào đường ống. Nó thường được sử dụng cho các đường ống nhỏ với mức áp suất từ trung bình đến cao.

Thông số kỹ thuật

• Tên sản phẩm: Mặt bích socket welding
• Kích thước: DN15 – DN200 (tương ứng ½’’ – 8’’)
• Tiêu chuẩn lắp đặt: ANSI B16.5, DIN…
• Áp suất hoạt động: Class 150-1500, PN6, PN10, PN25…
• Vật liệu sản xuất: Thép carbon, inox 304, 316…
• Tiêu chuẩn độ dày thành SCH40, SCH80…

Cấu tạo của mặt bích socket welding

Mặt bích hàn lồng socket welding có thiết kế đơn giản với 3 bộ phận chính sau đây:

• Mặt bích tròn có lỗ tâm nhỏ hơn so với đường kính ngoài của ống.
• Bậc hãm nằm bên trong mặt bích có tác dụng định vị đầu ống khi lắp vào.
• Rãnh hãm đây là phần ở mép ngoài. Đây là nơi thực hiện mối hàn nối ống và mặt bích.

Các đặc điểm nổi bật của mặt bích socket welding

Mặt bích socket welding hiện nay đang được sử dụng phổ biến trong các hệ thống đường ống công nghiệp. Dưới đây hãy cùng khám phá xem sản phẩm này có ưu điểm gì nổi bật:

• Lắp đặt dễ dàng do đầu ống chỉ cần lồng vào bậc hãm nằm bên trong. Sau đó, các bạn căn chỉnh cho ngay ngắn rồi mới tiến hành hàn.
• Mối hàn chắc chắn có độ kín khít cao và chống rò rỉ tốt hơn so với các dòng mặt bích thông thường.
• Sản phẩm được làm từ inox 304 cao cấp có khả năng chịu được áp suất và nhiệt độ cao. Thích hợp sử dụng cho nhiều hệ thống như: khí nén, hơi nóng, hóa chất và dầu lửa…
• Mối hàn được tạo bên ngoài đường ống, ngăn chặn sự xâm nhập vào bên trong lỗ ống.
• Thiết kế đơn giản, tiết kiệm diện tích hơn so với loại mặt bích cổ hàn.

Mặt bích hàn lồng có kích thước đa dạng phù hợp với nhiều hệ thống khác nhau.

Ứng dụng của mặt bích socket welding trong thực tế

Mặt bích socket welding với thiết kế linh hoạt hiện đang được ứng dụng trong nhiều công trình và dự án thực tế như:

• Sử dụng trong các hệ thống đường ống có áp suất cao trong các nhà máy chế biến hóa chất, lọc hóa dầu, khí gas và hệ thống phát điện.
• Ứng dụng trong các ngành hệ thống vận chuyển nguyên liệu chất lỏng nhờ vào khả năng chống rò rỉ tốt và chống ăn mòn hóa học hiệu quả.
• Mặt bích hàn lồng còn được sử dụng ở các hệ thống đường ống dẫn hơi nước, hay không khí phục vụ cho các nồi hơi.
• Nó còn được sử dụng để kết nối các đường ống với các thiết bị đường ống khác như van, đồng hồ đo áp suất…
• Ứng dụng trong các hệ thống cung cấp nước sạch và xử lý nước thải cho nhiều công trình.
• Ứng dụng trong các hệ thống dẫn nguyên liệu và thành phẩm trong các nhà máy chế biến thực phẩm và sản xuất nước giải khát…

>>>Xem thêm: Bích inox

Hàn mặt bích socket welding cần đúng kỹ thuật để đảm bảo an toàn cho sản phẩm.

Hướng dẫn cách lắp đặt mặt bích hàn lồng trong đường ống

Để lắp đặt mặt bích hàn lồng socket welding đảm bảo kỹ thuật, các bạn cần tuân thủ theo các bước hướng dẫn dưới đây:

Bước 1: Chuẩn bị dụng cụ cần thiết

• Máy hàn TIG/MIG hoặc hàn hồ quang điện.
• Kính, găng tay và mặt nạ bảo hộ.
• Dụng cụ làm sạch bao gồm chổi thép, khăn cotton mềm, dung dịch tẩy rửa chuyên dụng.
• Bulong, đai ốc và gioăng làm kín.

Bước 2: Cắt và làm sạch đầu ống

Các bạn cần cắt đầu ống vuông góc, không bị méo hoặc xoắn. Sau đó dùng chổi thép hoặc giấy nhám để làm sạch các bụi bẩn bám trên bề mặt.

Bước 3: Nối ống vào mặt bích

• Đưa đầu ống đã làm sạch vào phần bậc socket của mặt bích cho đến khi chạm đáy.
• Sau đó rút lại khoảng 1,5mm đến 2mm để tạo khoảng cách giãn nở nhiệt khi hàn giúp cho mối hàn được kín khít.

Bước 4: Tiến hành hàn mặt bích

Sau khi đã cố định mặt bích và đường ống với nhau bằng kẹp, bạn hãy tiến hành dùng máy hàn vòng ngoài giữa ống và viền mặt bích. Trong quá trình hàn cần thao tác cẩn thận để mối hàn đều, không rỗ khí hay bị nứt và ngấu đều kim loại.

Bước 5: Lắp ghép mặt bích vào với nhau

Các bạn nên đặt gioăng làm kín vào giữa hai mặt bích. Sau đó dùng bulong và đai ốc siết chặt sao cho lực phân bổ đều để tránh làm cong mặt bích.

Bước 6: Kiểm tra độ kín khít của mặt bích

Hãy cho hệ thống vận hành để kiểm tra độ kín khít của mặt bích. Nếu không có vấn đề gì phát sinh có thể đưa vào sử dụng ngay.

Trong quá trình sử dụng, các bạn lưu ý định kỳ từ 3-6 tháng nên kiểm tra mặt bích/1 lần. Nên quan sát mối hàn nếu có dấu hiệu gỉ sét hoặc rò rỉ cần hàn lại hoặc thay thế để đảm bảo an toàn cho hệ thống.

Tạm kết:

Trên đây, chúng tôi đã cung cấp cho các bạn thông tin chi tiết về sản phẩm mặt bích socket welding. Đây là món phụ kiện inox được sử dụng quen thuộc trong rất nhiều hệ thống đường ống công nghiệp. Nếu bạn có bất cứ thắc mắc nào liên quan đến sản phẩm này. Xin vui lòng liên hệ với GAAD qua số hotline: 0966 899 579 để được tư vấn và trợ giúp miễn phí nhé!
