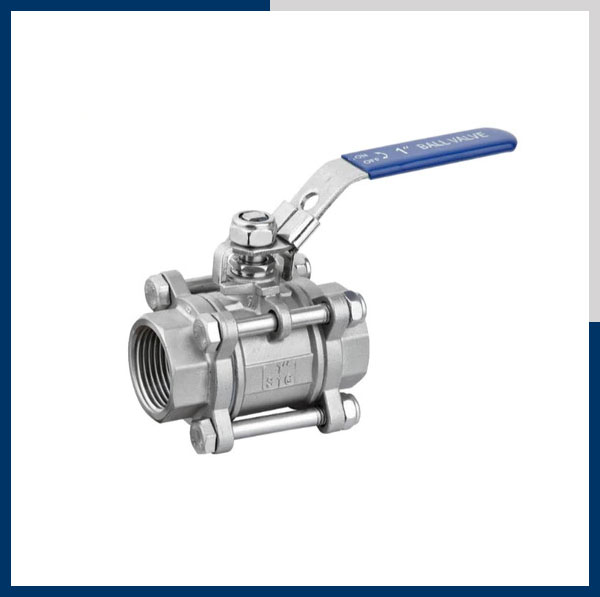

Van bi inox ren 3PC

Van bi inox ren 3PC là dòng van thường được sử dụng trong các hệ thống đường ống công nghiệp phải chịu áp suất và nhiệt độ cao. Với thiết kế 3 mảnh, các bạn có thể dễ dàng lắp đặt và bảo trì giúp tiết kiệm thời gian thi công tối ưu. Trong bài viết dưới đây hãy cùng GAAD tìm hiểu những thông tin chi tiết về dòng van này nhé!

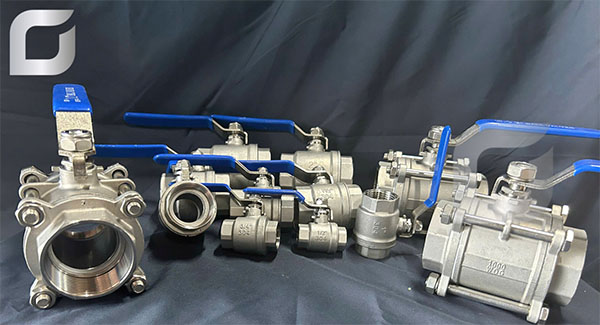

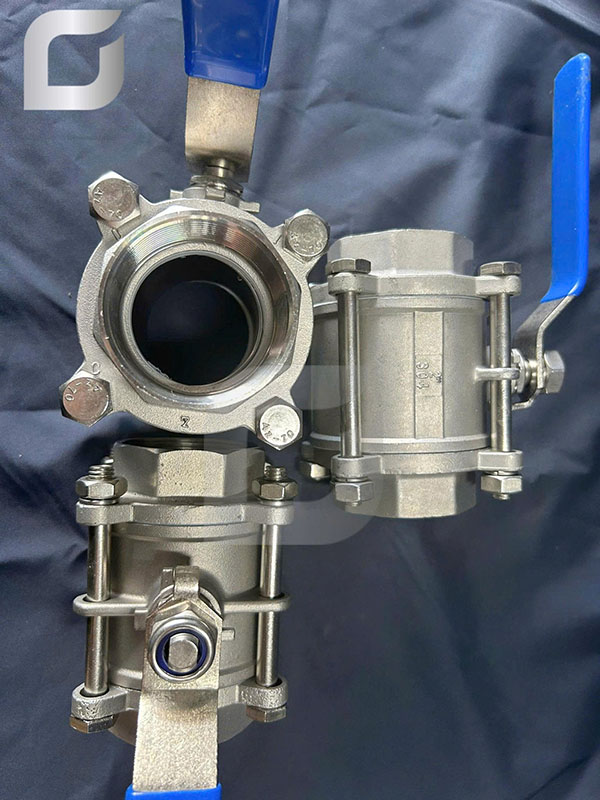

Van bi inox ren 3PC là dòng sản phẩm van công nghiệp được dùng trong các hệ thống đường ống dẫn hơi và khí nén.

Thông tin chung về sản phẩm

Van bi inox ren 3PC hay còn gọi là van bi 3 thân khí nén hay van bi 3 mảnh khí nén. Đây là dòng van được sử dụng để điều tiết lưu lượng dòng chảy trong các hệ thống đường ống công nghiệp có nhiệt độ và áp suất cao hoặc môi trường khí hơi.

Thông số kỹ thuật

• Tên sản phẩm: Van bi inox ren 3PC
• Kiểu van: Van bi
• Cấu tạo: 3 mảnh (3-Piece) – 2 đầu nối + thân chính
• Đệm: PTFE
• Chất liệu: Inox 304
• Kết nối: Ren trong
• Kích cỡ: DN15 (½”) → DN100 (4″)
• Nhiệt độ: -20°C → 200°C
• Áp lực làm việc: 10bar, 16bar
• Điều khiển: Tay gạt
• Môi trường làm việc: hơi nước, khí nén…

Cấu tạo van bi inox ren 3PC

Van bi 3PC nối ren có cấu tạo khá đơn giản bao gồm 05 bộ phận chính sau đây:

• Phần thân van bao gồm 3 mảnh ghép lại với nhau bằng bu lông và đai ốc. Chất liệu chính là từ inox 304 có độ bền vượt trội giúp bảo vệ các linh kiện bên trong của van.
• Phần bi van thực chất là một viên bi rỗng được khoét lỗ ở giữa. Nó có tác dụng ngăn chặn hoặc tạo khe hở cho lưu chất đi qua van.
• Phần trục van đóng vai trò kết nối và truyền động lực từ tay gạt xuống dưới bi van giúp điều khiển chuyển động của nó.
• Phần tay gạt chịu trách nhiệm điều khiển bi van xoay phục vụ đóng/mở van. Tay gạt sẽ được bọc thêm lớp cao su đệm bên ngoài giúp hỗ trợ quá trình cầm nắm dễ dàng hơn.
• Phần gioăng là bộ phận có tác dụng làm kín khít, ngăn ngừa hiện tượng rò rỉ lưu chất giúp cho hệ thống vận hành hiệu quả.

Nguyên lý hoạt động của van bi inox ren 3PC

Nguyên lý hoạt động của van bi inox ren 3PC cũng tương tự các dòng van bi khác. Nó điều tiết dòng chảy thông qua việc quay viên bi đã được khoét lỗ xuyên qua để thực hiện thao tác đóng/mở. Trục van là bộ phận giữ vai trò liên kết và truyền động lực từ tay gạt xuống bi van. Từ đó làm cho bi van quay theo góc độ tương ứng với hướng của tay gạt.

Dưới đây, chúng tôi sẽ mô tả quá trình hoạt động của van co các bạn tham khảo:

• Van mở: Phần lỗ khoét của bi van sẽ nằm cùng hướng với dòng chảy để giúp cho dòng chảy lưu chất đi qua dễ dàng. Phần tay gạt lúc này sẽ ở vị trí song song với thân van.
• Van đóng: Lỗ khoét của bi van lúc này sẽ nằm vuông góc 90 độ so với hướng của dòng chảy. Phần tay gạt cũng nằm ở vị trí vuông góc với phần thân van.
• Điều tiết dòng chảy: Nếu các bạn muốn điều tiết dòng chảy trong hệ thống hãy căn chỉnh hướng của lỗ khoét nằm ở góc nhỏ hơn 90 độ và lớn hơn 0 độ. Lúc này, bi van sẽ mở ra một phần để cho lưu chất đi qua khe hở đó giúp giảm bớt lưu lượng dòng chảy đi qua van.

>>>Xem thêm: Van ren inox

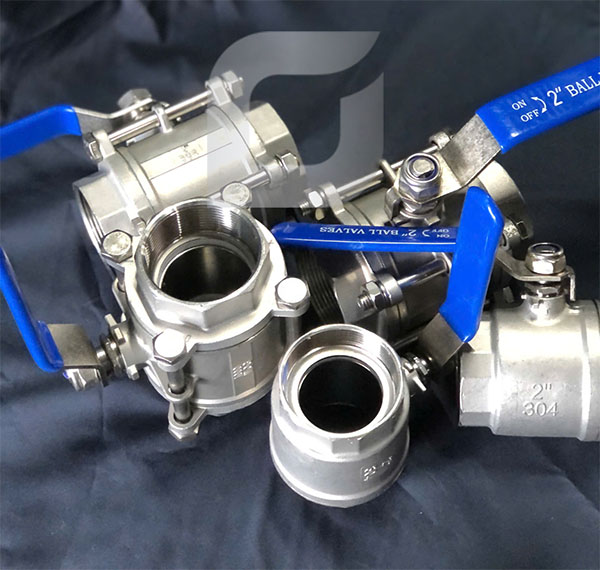

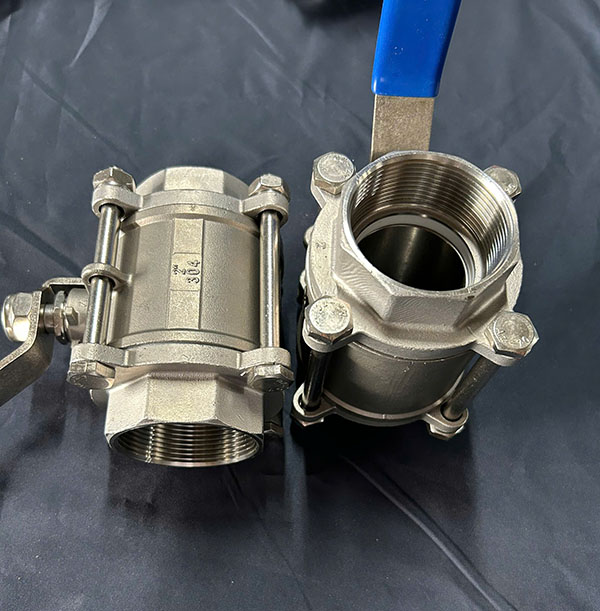

Van bi inox ren 3PC được lắp đặt trong các hệ thống đường ống công nghiệp để điều khiển dòng chảy của lưu chất hiệu quả.

Các ưu điểm nổi bật của van bi inox ren 3PC

Hiện nay, van bi inox ren 3PC đã và đang được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp. Sản phẩm này được ưa chuộng nhờ sở hữu nhiều ưu điểm nổi trội về chất lượng như sau:

• Thiết kế đơn giản giúp cho thao tác đóng/mở van dễ dàng. Tiết kiệm tối đa thời gian và công sức cho người sử dụng.
• Cấu tạo bao gồm 3 mảnh ghép nối với nhau bằng bu lông hay đai ốc giúp dễ dàng bảo trì và thay mới khi có nhu cầu. Tiết kiệm chi phí bảo trì hiệu quả.
• Van bi inox ren 3PC có khả năng chịu được nhiệt độ và áp suất cao. Nên nó thích hợp sử dụng cho các đường ống công nghiệp yêu cầu độ bền.
• Van được làm từ inox 304 cao cấp có khả năng chống oxy hóa và chống ăn mòn hóa học hiệu quả. Kéo dài thời gian sử dụng và đảm bảo cho hệ thống hoạt động ổn định.

Địa chỉ cung cấp van bi 3PC ren inox uy tín tại Việt Nam

Công ty TNHH Kỹ Thuật GAAD là một trong những đơn vị chuyên cung cấp phụ kiện đường ống inox hàng đầu tại Việt Nam hiện nay. Chúng tôi hiện đang cung cấp các mẫu van bi 3PC ren inox có chủng loại và kích thước rất đa dạng đáp ứng tối đa nhu cầu sử dụng của khách hàng.

Nếu các bạn chọn mua van bi inox ren 3PC tại cửa hàng của GAAD sẽ hoàn toàn yên tâm về chất lượng sản phẩm vì:

• Công ty cam kết bán hàng chính hãng 100% được nhập trực tiếp từ nhà sản xuất có giấy tờ chứng minh nguồn gốc xuất xứ rõ ràng.
• Sản phẩm có đầy đủ chứng nhận CO,CQ và được phép lưu hành tại thị trường Việt Nam.
• Mỗi một sản phẩm khi đến tay khách hàng đều được kiểm tra và đánh giá chất lượng kỹ càng đảm bảo chất lượng đạt chuẩn.
• Công ty nhận cung cấp sản phẩm với số lượng lớn, cam kết giá cả cạnh tranh nhất trên thị trường.

Tạm kết:

Quý khách hàng có nhu cầu tham khảo và chọn mua van bi inox ren 3PC có thể liên hệ ngay với GAAD qua số hotline: 0966 899 579 để được nhân viên tư vấn và báo giá miễn phí. Hoặc các bạn cũng có thể truy cập vào website của chúng tôi tại địa chỉ: https://inoxrp.vn/ để được tham khảo thông tin chi tiết sản phẩm.
