Mặt Bích Ren: Cấu Tạo, Nguyên Lý Kết Nối, Tiêu Chuẩn, Ứng Dụng Và Cách Chọn Nhà Cung Cấp Uy Tín

Mặt bích ren inox là giải pháp kết nối không hàn được nhiều nhà thầu M&E và chủ đầu tư lựa chọn cho hệ thống cấp thoát nước, PCCC, HVAC khi áp lực làm việc ở mức thấp đến trung bình. Bài viết của CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn hiểu cấu tạo, tiêu chuẩn JIS, ANSI, DIN, BS và tiêu chí chọn mặt bích ren cùng nhà cung cấp phù hợp cho từng công trình.

Khái quát về mặt bích ren trong hệ thống đường ống

Mặt bích ren là loại mặt bích có ren trong, được vặn trực tiếp vào đoạn ống hoặc phụ kiện có ren ngoài để tạo mối nối kín mà không cần dùng máy hàn. Trong họ các loại mặt bích công nghiệp, mặt bích ren đứng cạnh mặt bích hàn cổ, mặt bích hàn trượt và mặt bích tựa lỏng, nhưng có cách lắp đặt hoàn toàn khác biệt. Phần này giúp bạn hình dung vị trí của mặt bích ren trong hệ thống đường ống công nghiệp, cấp thoát nước, PCCC và HVAC trước khi đi sâu vào cấu tạo kỹ thuật.

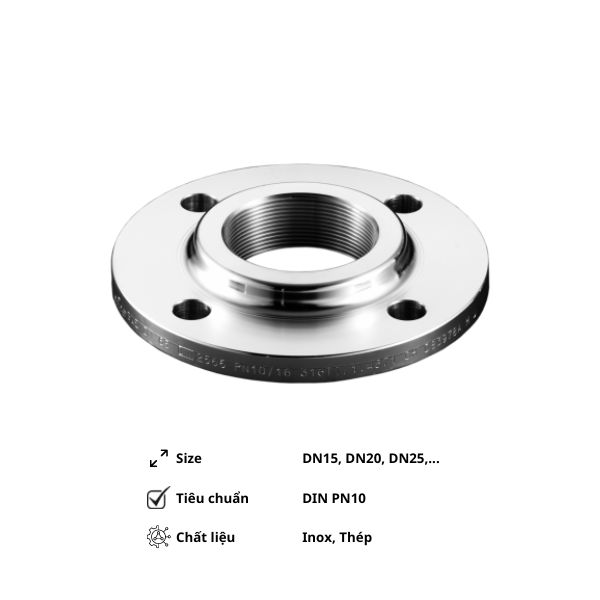

Khái niệm mặt bích ren và đặc điểm chính

Mặt bích ren, tiếng Anh gọi là threaded flange, có phần ren trong được gia công sẵn để ghép nối trực tiếp với đoạn ống có ren ngoài bằng mối vặn cơ khí. Người kỹ thuật chỉ cần vặn bích vào ống, không cần thợ hàn hay thiết bị hàn chuyên dụng tại công trường.

Đặc điểm nổi bật của loại mặt bích này là khả năng tháo lắp nhiều lần cho cùng một vị trí, rất phù hợp với hệ thống cần bảo trì, vệ sinh hoặc thay thế phụ kiện thường xuyên.

Tuy nhiên mặt bích ren có giới hạn về áp suất và nhiệt độ làm việc rõ ràng hơn so với mặt bích hàn. Loại này phù hợp nhất với hệ thống áp lực thấp đến trung bình, không nên dùng cho các đường ống chịu áp cao hoặc nhiệt độ vận hành khắc nghiệt.

Vai trò của mặt bích ren trong các hệ thống đường ống

Trong hệ thống cấp nước sạch và cấp thoát nước dân dụng, mặt bích ren được dùng phổ biến cho đường ống nhỏ đến vừa nhờ kết nối đơn giản và chi phí lắp đặt thấp.

Với hệ thống PCCC, mặt bích ren giữ vai trò kết nối ống thép với van báo động, đầu phun sprinkler tại các khu vực có nguy cơ cháy nổ, nơi quy định kỹ thuật không cho phép hàn trực tiếp trên đường ống.

Trong hệ thống HVAC, loại mặt bích này thường xuất hiện ở đường ống nước lạnh và đường ống xử lý khí có áp lực, nhiệt độ vận hành ở mức thấp đến trung bình.

Đối với các ứng dụng công nghiệp khác như khí nén hoặc dầu nhẹ áp lực thấp, mặt bích ren vẫn đáp ứng tốt yêu cầu kỹ thuật mà không cần đầu tư thiết bị hàn phức tạp.

Mặt bích ren inox được sử dụng trong các hệ thống đường ống nước công nghiệp.

Cấu tạo và nguyên lý kết nối của mặt bích ren

Hiểu rõ cấu tạo và nguyên lý làm kín của mặt bích ren giúp kỹ sư lắp đặt đúng ngay từ đầu, đồng thời nhận diện sớm các lỗi gia công có thể dẫn đến rò rỉ. Phần này trình bày các bộ phận chính, cơ chế tạo kín tại mối ghép và quy trình lắp đặt cơ bản mà đội thi công cần tuân thủ.

Các bộ phận chính của mặt bích ren

Vành bích là phần chịu lực chính của mặt bích ren, có các lỗ bulông được bố trí cách đều nhau theo chu vi để siết chặt với mặt bích đối diện.

Ren trong bên trong lòng bích được gia công với chiều sâu và bước ren theo đúng tiêu chuẩn thiết kế, đảm bảo ăn khớp chính xác với ren ngoài của đoạn ống.

Mặt tiếp xúc của mặt bích ren có thể được tiện phẳng hoặc tạo gờ, rãnh để giữ gioăng đúng vị trí trong suốt quá trình vận hành.

Gioăng làm kín được đặt xen giữa hai mặt tiếp xúc, chịu áp lực siết từ bulông để ngăn chất lỏng hoặc khí thoát ra ngoài mối nối.

Nguyên lý làm kín mối nối ren

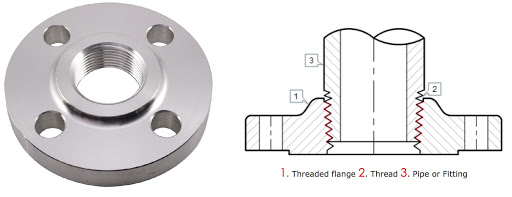

Mối ren tạo ra một ghép nối cơ khí giữa ren trong của mặt bích và ren ngoài của ống, đảm bảo độ chặt về mặt hình học giữa hai chi tiết.

Gioăng nằm tại mặt tiếp xúc chịu lực ép từ bulông, hình thành một lớp kín khít giúp ngăn chất lỏng hoặc khí rò rỉ ra môi trường bên ngoài.

Hiệu quả làm kín của mặt bích ren phụ thuộc đồng thời vào độ chính xác của ren, độ phẳng của mặt tiếp xúc, chất lượng gioăng và lực siết bulông có đủ hay không. Thiếu một trong các yếu tố này, mối nối rất dễ bị rò rỉ dù các bộ phận khác đều đạt chuẩn.

Quy trình lắp đặt cơ bản

Trước khi lắp, người thi công cần làm sạch bề mặt ren, sau đó quấn băng PTFE hoặc dùng keo ren chuyên dụng để hạn chế tình trạng ren bị tách rối khi vặn.

Bước tiếp theo là vặn ren bằng tay cho đến khi ren ăn khớp đều, sau đó mới dùng cờ lê siết chặt theo chiều kim đồng hồ đến độ chặt cần thiết mà không làm trờn ren.

Khi lắp bulông và gioăng qua các lỗ bích, đội thi công nên siết theo hình chéo để lực ép phân bố đều trên toàn bộ mặt tiếp xúc, tránh tình trạng một phía bị lỏng.

Sau khi lắp xong, cần kiểm tra rò rỉ bằng nước hoặc khí nén ở áp lực thấp trước khi đưa hệ thống vào vận hành chính thức.

>>>Xem thêm: Bích inox

Vật liệu, kích thước và tiêu chuẩn mặt bích ren phổ biến

Mặt bích ren trên thị trường được sản xuất theo nhiều tiêu chuẩn khác nhau như JIS, ANSI/ASME, DIN và BS, với dải kích thước danh nghĩa và cấp áp lực đa dạng tùy theo tiêu chuẩn áp dụng. Phần này giới thiệu các vật liệu phổ biến, đặc điểm của từng nhóm tiêu chuẩn và mối liên hệ giữa cấp áp lực với điều kiện áp suất, nhiệt độ vận hành thực tế.

Các loại vật liệu mặt bích ren

Thép carbon loại A105 được dùng phổ biến cho các hệ thống nước, dầu và khí nén ở áp lực trung bình nhờ chi phí hợp lý và độ bền cơ học tốt.

Inox 304 và 316 là lựa chọn cho môi trường ăn mòn, nước biển hoặc hóa chất nhẹ, thường được gia công dày hơn để đạt cấp áp lực tương đương với thép carbon.

Đồng và nhôm phù hợp với các ứng dụng nhẹ, hệ thống nước sạch dân dụng, nhưng không nên dùng cho đường ống chịu áp lực cao.

Gang là vật liệu giá rẻ cho hệ thống nước sạch áp lực thấp, tuy nhiên khả năng chịu va đập của gang kém hơn nhiều so với thép và inox.

Mặt bích ren bằng nhựa thường dùng cho môi trường hóa chất hoặc nước sạch, nhưng không chịu được nhiệt độ cao và dễ hư hỏng khi gặp sốc nhiệt đột ngột.

Các tiêu chuẩn JIS, ANSI/ASME, DIN, BS

Tiêu chuẩn JIS của Nhật Bản thường được áp dụng cho hệ thống cấp thoát nước và công nghiệp nhẹ tại nhiều nước châu Á, trong đó có Việt Nam.

Tiêu chuẩn ANSI/ASME B16.5 của Mỹ có phạm vi sử dụng rộng, đặc biệt phổ biến trong ngành dầu khí, năng lượng và các dây chuyền công nghiệp nặng.

Tiêu chuẩn DIN của Đức được ứng dụng nhiều tại thị trường châu Âu, phục vụ cả công trình công nghiệp lẫn hệ thống cấp thoát nước.

Tiêu chuẩn BS của Anh cũng xuất hiện trong các dự án công nghiệp và cấp thoát nước tại khu vực Anh và một số nước châu Âu khác.

Dải kích thước danh nghĩa và cấp áp lực

Đường kính danh nghĩa DN của mặt bích ren thường trải dài từ DN15 tương đương ống 1/2 inch cho đến DN1000 hoặc lớn hơn, tùy theo tiêu chuẩn sản xuất áp dụng.

Cấp áp lực theo tiêu chuẩn ANSI được ký hiệu bằng Class, phổ biến gồm Class 150, 300, 600, 900, 1500 và 2500, mỗi cấp tương ứng với một mức áp suất làm việc khác nhau tùy nhiệt độ vận hành.

Cấp áp lực theo tiêu chuẩn DIN, BS và ISO thường ký hiệu là PN, với các mức tham khảo như PN6, PN10, PN16, PN25 và PN40 tương ứng áp suất danh nghĩa từ khoảng 6 bar đến 40 bar.

Tiêu chuẩn JIS phân loại cấp áp lực theo ký hiệu K như 5K, 10K, 16K, 20K, tương ứng với áp suất làm việc tham khảo tăng dần theo từng cấp. Người mua cần đối chiếu bảng áp suất-nhiệt độ cụ thể của nhà sản xuất trước khi chọn cấp phù hợp cho công trình.

GAAD là đơn vị chuyên cung cấp mặt bích ren inox chất lượng và uy tín hàng đầu.

Ưu điểm, nhược điểm và phạm vi ứng dụng

Việc quyết định dùng mặt bích ren thay vì mặt bích hàn hay một kiểu nối khác luôn cần dựa trên sự cân bằng giữa lợi ích lắp đặt, giới hạn kỹ thuật và yêu cầu thực tế của hệ thống. Phần này phân tích cụ thể các ưu điểm, nhược điểm cùng những ứng dụng điển hình để bạn dễ hình dung khi nào nên chọn loại mặt bích này.

Ưu điểm của mặt bích ren

• Mặt bích ren cho phép lắp đặt nhanh mà không cần hàn, giúp đội thi công tiết kiệm chi phí thiết bị hàn và nhân công có tay nghề hàn chuyên biệt.
• Khả năng tháo lắp dễ dàng của loại mặt bích này rất hữu ích cho các hạng mục cần bảo trì, kiểm tra hoặc thay thế linh kiện định kỳ trong quá trình vận hành.
• Chi phí mua sắm và lắp đặt mặt bích ren thường thấp hơn mặt bích hàn, đặc biệt với các đường ống có kích thước nhỏ từ DN15 đến DN50.
• Với các khu vực không được phép hàn như nơi có nguy cơ cháy nổ hoặc tiếp xúc hóa chất dễ bắt lửa, mặt bích ren là lựa chọn an toàn hơn nhiều so với kết nối hàn.
• Ngoài ra, mặt bích ren còn giúp hệ thống linh hoạt hơn khi cần điều chỉnh thiết kế hoặc thay đổi bố trí đường ống trong quá trình sử dụng.

Nhược điểm và hạn chế

• Mặt bích ren dễ xảy ra rò rỉ hơn mặt bích hàn nếu ren gia công không chính xác, gioăng bị hư hỏng hoặc bulông không được siết đủ lực.
• Áp suất làm việc tối đa của mặt bích ren thường thấp hơn so với mặt bích hàn cổ, vì mối nối ren có độ bền cơ học kém hơn mối hàn khi chịu tải lâu dài.
• Khi nhiệt độ vận hành tăng cao, gioăng có thể bị suy yếu và ren có xu hướng lỏng dần, làm tăng nguy cơ rò rỉ trong quá trình sử dụng kéo dài.
• Rung động hoặc va đập mạnh trong hệ thống cũng có thể khiến mối ren lùi dần theo thời gian, làm giảm độ chặt ban đầu của mối nối.
• Ăn mòn hóa học hoặc gỉ sét trên ren trong cũng làm suy yếu mối ghép, đặc biệt với mặt bích thép carbon không được xử lý chống gỉ đúng cách.

Ứng dụng điển hình theo hệ thống

Trong hệ thống cấp nước sạch dân dụng, mặt bích ren thường dùng cho ống thép đen, ống inox hoặc ống nhựa có đường kính nhỏ đến vừa, áp lực làm việc thấp.

Đối với hệ thống cấp thoát nước và xử lý nước thải, mặt bích ren phù hợp với ống thép, nhựa hoặc gang khi áp lực vận hành không quá cao.

Trong hệ thống PCCC, mặt bích ren được dùng để kết nối ống thép đen ren với van báo động và bích bịt tại các vị trí không được phép hàn vì nguy cơ cháy nổ.

Hệ thống HVAC sử dụng mặt bích ren cho đường ống nước lạnh đường kính nhỏ và các đường khí xử lý ở áp lực, nhiệt độ điều hòa thông thường.

Ở các ứng dụng khí nén áp lực thấp đến trung bình hoặc dầu nhẹ ngoài ngành dầu khí, mặt bích ren cũng đáp ứng tốt vì các hệ thống này thường không yêu cầu cấp áp lực quá cao.

Kinh nghiệm chọn nhà cung cấp mặt bích ren uy tín

Chất lượng thực tế của mặt bích ren không chỉ phụ thuộc vào tiêu chuẩn ghi trên nhãn sản phẩm mà còn nằm ở vật liệu thực tế, độ chính xác gia công, chứng chỉ đi kèm và dịch vụ hỗ trợ của đơn vị cung cấp. Phần này gợi ý các tiêu chí đánh giá nhà cung cấp, dấu hiệu nhận diện sản phẩm đạt chuẩn và lợi ích khi hợp tác lâu dài với một đơn vị kỹ thuật đáng tin cậy.

Tiêu chí đánh giá nhà cung cấp

Nhà cung cấp uy tín cần cung cấp chứng chỉ vật liệu từ nhà sản xuất thép hoặc inox, giúp xác minh thành phần hóa học và độ cứng của mặt bích ren.

Ngoài ra, cần có chứng chỉ xuất xưởng thể hiện kết quả kiểm định kích thước, độ phẳng, độ chính xác ren và độ chính xác gia công lỗ bulông bằng máy.

Người mua nên hỏi rõ nguồn gốc sản phẩm, nhà máy sản xuất và nước xuất xứ, ưu tiên chọn hàng từ nhà máy áp dụng tiêu chuẩn quản lý chất lượng ISO 9001.

Một nhà cung cấp tốt thường có quy trình kiểm tra rò rỉ bằng nước hoặc khí nén áp thấp trước khi xuất hàng, giúp giảm rủi ro cho công trình.

Kinh nghiệm dự án cũng là yếu tố cần xem xét, đặc biệt là các công trình PCCC, HVAC, cấp thoát nước đã từng cung cấp và phản hồi từ khách hàng cũ.

Dịch vụ hậu mãi bao gồm bảo hành sản phẩm, hỗ trợ kỹ thuật chọn chủng loại, tư vấn thiết kế đường ống và xử lý khiếu nại nhanh chóng cũng cần được đánh giá kỹ.

Dấu hiệu nhận diện sản phẩm đạt chuẩn

Bề mặt mặt bích ren đạt chuẩn không có vết nứt, không xỏ lỗ sai lệch, ren không bị móp và các cạnh được xử lý tròn để tránh gây thương tích khi thao tác.

Khi quay bằng tay, ren phải cho cảm giác rõ ràng theo từng bước, không bị trơn tuột, cho thấy ren được gia công chính xác đúng bước ren tiêu chuẩn.

Lỗ bulông cần đúng số lượng, cách đều nhau theo chu vi và có kích thước khoan chính xác, không bị lệch tâm hay sứt mẻ.

Mặt tiếp xúc cần phẳng, không sần sùi, nếu có gờ thì đường gờ phải sắc nét, không bị mòn, và khi xếp hai mặt bích lên nhau không được có khe hở rõ rệt.

Trên mặt bích cần in rõ nhãn tiêu chuẩn gồm ký hiệu tiêu chuẩn như ANSI, JIS, DIN, BS, kích thước DN, cấp áp lực, vật liệu và xuất xứ sản phẩm.

Trọng lượng cũng là dấu hiệu tham khảo hữu ích, vì sản phẩm chính hãng thường có khối lượng tương ứng với tiêu chuẩn công bố, trong khi hàng kém chất lượng thường nhẹ hơn do dùng vật liệu không đạt.

Lợi ích hợp tác lâu dài với đơn vị kỹ thuật uy tín

Khi hợp tác lâu dài với một đơn vị kỹ thuật đáng tin cậy, khách hàng được tư vấn miễn phí để chọn đúng chủng loại mặt bích ren, kích thước, tiêu chuẩn và loại gioăng phù hợp cho từng ứng dụng cụ thể.

Đơn vị uy tín còn hỗ trợ tính toán áp lực, nhiệt độ vận hành, chọn cấp áp lực và sắp xếp bố trí đường ống sao cho hợp lý, giúp tối ưu chi phí đầu tư ban đầu.

Việc duy trì cùng một nguồn vật liệu và quy trình gia công ổn định giúp giảm rủi ro gặp phải hàng nhập lậu hoặc chất lượng không đồng đều giữa các lô hàng.

Đối với các dự án chính thức, nhà cung cấp uy tín sẽ cung cấp đầy đủ tài liệu kỹ thuật, chứng chỉ, hóa đơn và giấy tờ liên quan phục vụ hồ sơ nghiệm thu.

Khi sản phẩm phát sinh lỗi, đơn vị có dịch vụ hậu mãi tốt sẽ xử lý khiếu nại, đổi trả hoặc hoàn tiền nhanh chóng, tránh làm ảnh hưởng đến tiến độ công trình.

Ngoài ra, nhà cung cấp lâu năm thường chủ động cập nhật thông tin về thay đổi tiêu chuẩn, sản phẩm mới và khuyến cáo bảo trì, giúp khách hàng nâng cấp hệ thống khi cần thiết.

Kết luận

Việc chọn được nhà cung cấp uy tín, có chứng chỉ đầy đủ, chất lượng ổn định và dịch vụ hỗ trợ tốt sẽ quyết định trực tiếp đến an toàn kỹ thuật và chi phí vòng đời của toàn bộ hệ thống đường ống. GAAD luôn sẵn sàng đồng hành cùng nhà thầu M&E, chủ đầu tư và các đơn vị kỹ thuật trong việc lựa chọn mặt bích ren và phụ kiện đường ống đúng tiêu chuẩn cho từng dự án cụ thể.
