bầu giảm lệch tâm

Bầu giảm lệch tâm

(3 đánh giá của khách hàng)
  • Vật liệu: Inox 304
  • Kiểu kết nối: Hàn (Butt Weld)
  • Tiêu chuẩn: ASME B16.9, MSS-SP-43
  • Kiểu giảm: Lệch tâm (khác với đồng tâm)
  • Kích thước: DN15(½”) → DN600(24″)
  • Nhiệt độ làm việc: -196°C ~ 700°C

Gọi hotline

Bầu giảm lệch tâm là phụ kiện nối hai đoạn ống khác đường kính, với thiết kế lệch trục giúp hạn chế tích tụ khí hoặc chất lỏng trong đường ống nằm ngang. Bài viết của CÔNG TY TNHH KỸ THUẬT GAAD giúp bạn hiểu cấu tạo, nguyên lý hoạt động, quy cách, tiêu chuẩn kỹ thuật, cách lắp đặt đúng hướng và các yếu tố ảnh hưởng đến báo giá bầu giảm lệch tâm cho từng hệ thống thực tế.

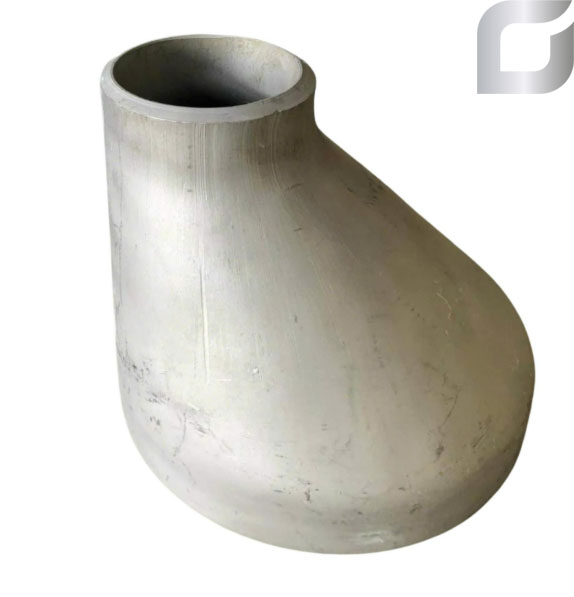

bầu giảm lệch tâm

Bầu giảm lệch tâm là phụ kiện được sử dụng trong các hệ thống đường ống dẫn nước, dẫn khí và hơi…

Bầu giảm lệch tâm là gì?

Bầu giảm lệch tâm hay còn có tên gọi khác là côn thu lệch tâm. Đây là phụ kiện dùng để kết nối 2 đường ống có kích thước khác nhau theo hướng thẳng hàng.

Thông số kỹ thuật của sản phẩm

  • Vật liệu: Inox 304
  • Kiểu kết nối: Hàn (Butt Weld)
  • Tiêu chuẩn: ASME B16.9, MSS-SP-43
  • Kiểu giảm: Lệch tâm (khác với đồng tâm)
  • Kích thước: DN15(½”) → DN600(24″)
  • Nhiệt độ làm việc: -196°C ~ 700°C

Cấu tạo của bầu giảm lệch tâm

Bầu giảm hàn lệch tâm có cấu tạo rất đơn giản bao gồm 3 bộ phận chính đó là:

  • Phần đầu vào có đường kính lớn hơn được ký hiệu là D. Thiết kế dạng tròn, mặt cắt vuông góc với trục ống.
  • Phần đầu ra có đường kính nhỏ hơn, ký hiệu là d. Nó được dùng để nối với ống có kích thước nhỏ hơn. Trục tâm của đầu nhỏ sẽ lệch xuống hoặc lệch lên so với trục tâm của đầu lớn.
  • Phần thân là đoạn chuyển tiếp giữa hai đầu ống. Nó có dạng hình nón lệch giúp chất lỏng hoặc khí chảy đều mà không tạo xoáy mạnh.

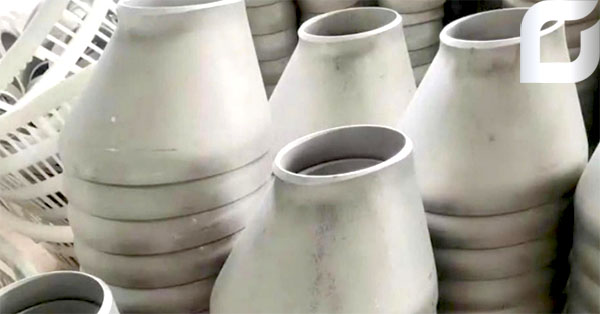

bầu giảm lệch tâm giá rẻ

Quy cách kích thước bầu giảm inox lệch tâm

Quy cách bầu giảm inox lệch tâm Chiều cao (H)
Đường kính NPS (inch) Đường kính DN Đường kính ngoài (phi) mm
3/4” x 1/2” 20 x 15 27 x 21 38.1
1” x 3/4” 25 x 20 34 x 27 50.8
1” x 1/2” 25 x 15 34 x 21 50.8
1. 1/4 x 1” 32 x 25 42 x 34 50.8
1. 1/4” x 3/4” 32 x 20 42 x 27 50.8
1. 1/4 x 1/2” 32 x 15 42 x 21 50.8
1.1/2” x 1. 1/4” 40 x 32 49 x 42 63.5
1.1/2” x 1” 40 x 25 49 x 34 63.5
1.1/2” x 3/4” 40 x 20 49 x 27 63.5
1. 1/2 x 1/2” 40 x 15 49 x 21 63.5
2” x 1. 1/2” 50 x 40 60 x 49 76.2
2” x 1. 1/4” 50 x 32 60 x 42 76.2
2” x 1” 50 x 25 60 x 34 76.2
2” x 3/4” 50 x 20 60 x 20 76.2
2” x 1/2” 50 x 15 60 x 21 76.2
2. 1/2” x 2” 65 x 50 76 x 60 88.9
2. 1/2” x 1. 1/2” 65 x 40 76 x 49 88.9
2. 1/2” x 1. 1/4” 65 x 32 76 x 42 88.9
2. 1/2” x 1” 65 x 25 76 x 34 88.9
3” x 2. 1/2” 80 x 65 90 x 76 88.9
3” x 2” 80 x 50 90 x 60 88.9
3” x 2. 1/2” 80 x 40 90 x 49 88.9
3” x 2. 1/4” 80 x 32 90 x 42 88.9
3” x 1” 80 x 25 90 x 34 88.9
4” x 3” 100 x 80 114 x 90 101.6
4” x 2. 1/2” 100 x 65 114 x 76 101.6
4” x 2” 100 x 50 114 x 60 101.6
4” x 1. 1/2” 100 x 40 114 x 49 101.6
4” x 1. 1/4” 100 x 32 114 x 42 101.6
5” x 4” 125 x 100 141 x 114 127.0
5” x 3” 125 x 80 141 x 90 127.0
5” x 2. 1/2” 125 x 65 141 x 76 127.0
5” x 2” 125 x 50 141 x 60 127.0
6” x 5” 150 x 125 168 x 141 140.0
6” x 4” 150 x 100 168 x 114 140.0
6” x 3” 150 x 80 168 x 90 140.0
6” x 2. 1/2” 150 x 65 168 x 76 140.0
6” x 2” 150 x 50 168 x 60 140.0
8” x 6” 200 x 150 219 x 168 152.4
8” x 5” 200 x 125 219 x 141 152.4
8” x 4” 200 x 100 219 x 114 152.4
8” x 3” 200 x 80 219 x 90 152.4
10” x 8” 250 x 200 273 x 219 178.0
10” x 6” 250 x 150 273 x 168 178.0
10” x 5” 250 x 125 273 x 141 178.0
10” x 4” 250 x 100 273 x 114 178.0
12” x 10” 300 x 250 325 x 273 203.0
12” x 8” 300 x 200 325 x 219 203.0
12” x 6” 300 x 150 325 x 168 203.0

Chức năng của bầu giảm lệch tâm trong hệ thống đường ống

Bầu giảm lệch tâm là phụ kiện không thể thiếu trong các hệ thống đường ống dẫn chất lỏng, chất khí và hơi nước…Dưới đây là những chức năng chính của sản phẩm cho các bạn tham khảo:

Kết nối hai đường ống có đường kính khác nhau

Chức năng chính của bầu giảm lệch tâm đó chính là kết nối 2 đường ống có đường kính khác nhau. Ví dụ như: Kết nối đường ống chính có đường kính Ø100 mm với đường ống phụ có đường kính Ø80 mm. Bầu giảm lệch tâm lúc này giúp chuyển đổi kích thước mà không gây rò rỉ hay xung đột áp suất trong hệ thống.

Giữ cho dòng chảy ổn định, tránh ngưng đọng lưu chất

Nhờ vào thiết kế đặc biệt nên đáy của ống lớn và ống nhỏ không trùng nhau. Điều này sẽ khiến cho dòng chảy của lưu chất được duy trì ổn định và không bị đọng lại dù chảy từ hướng nào. Từ đó giúp ngăn ngừa tình trạng đọng nước hay bọt khí, bảo vệ các trang thiết bị như: máy bơm, van và đồng hồ áp suất trong hệ thống.

Bảo vệ an toàn cho hệ thống máy bơm

Bầu giảm lệch tâm thường được lắp đặt ở phần đầu hút của máy bơm. Nó có tác dụng giữ cho chất lỏng đi vào máy bơm đều hơn, không tạo xoáy. Tránh gây bọt khí là nguyên nhân gây rung và làm hư cánh của máy bơm.

Gia tăng tuổi thọ của hệ thống đường ống

Khi sử dụng bầu giảm cho đường ống, tốc độ của dòng chảy sẽ được tăng từ từ. Hạn chế hiện tượng thay đổi đột ngột. Điều này giúp giảm chấn động của thủy lực và giữ áp suất ổn định, kéo dài tuổi thọ cho đường ống.

>>>Tham khảo: Phụ kiện đường ống inox

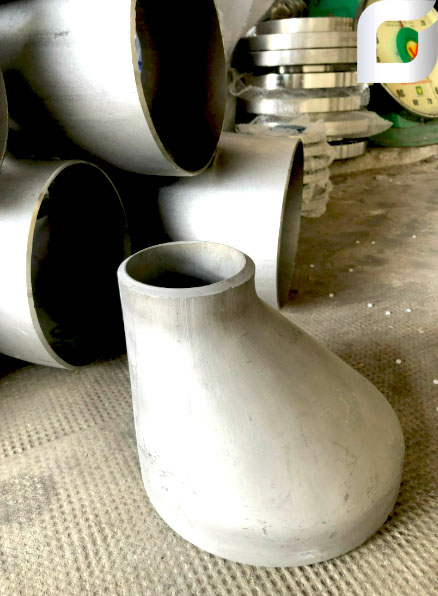

bầu lệch tâm

Hướng dẫn lắp đặt và sử dụng bầu giảm lệch tâm đúng cách

Dưới đây, chúng tôi sẽ giới thiệu với các bạn cách lắp đặt bầu giảm chi tiết với 5 bước cơ bản sau đây:

Bước 1: Chuẩn bị

Trước khi lắp đặt cần phải kiểm tra kích thước và độ dày của bầu giảm lệch tâm với đường ống có phù hợp không. Tiếp theo, các bạn làm sạch đường ống và bầu giảm để sẵn sàng lắp đặt.

Bước 2: Tiến hành lắp đặt

Khi lắp đặt bầu giảm lệch tâm vào hệ thống cần phải đảm bảo đặt đúng hướng. Điều chỉnh hướng dòng chảy theo chiều từ đầu lớn đến đầu nhỏ. Bạn cần đảm bảo mặt phẳng lệch tâm được chỉnh đúng với yêu cầu của hệ thống để tránh gây tích tụ lưu chất.

Bước 3: Căn chỉnh trục ống

Bạn cần đảm bảo ống nối không bị lệch trục, hàn liền mạch và không tạo khe hở. Nếu dùng phương pháp hàn đối đầu, các bạn cần giữ đúng góc vát mép 30-37 độ theo tiêu chuẩn.

Bước 4: Hàn chặt mối nối

Các bạn có thể sử phương pháp hàn phù hợp như: TIG, MIG hay hàn điện để hàn chặt mối nối. Kiểm tra mối nối xem đã hàn kín chưa, có bị rỗ khí hay không?

Bước 5: Kiểm tra áp lực

Sau khi hoàn thiện quá trình lắp đặt, các bạn cần phải tiến hành test áp suất để đảm bảo cho hệ thống không bị rò rỉ.

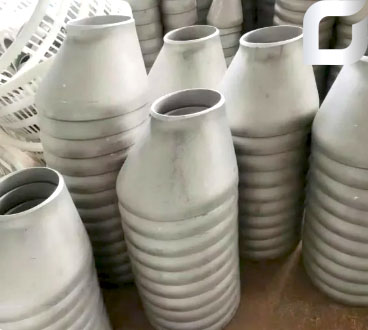

bầu lệch tâm giá rẻ

Mua bầu giảm lệch tâm ở đâu uy tín, đảm bảo chất lượng?

Trên thị trường hiện nay có rất nhiều đơn vị nhận cung cấp bầu giảm lệch tâm. Nhưng để đảm bảo chất lượng, các bạn nên mua tại những địa chỉ uy tín và có chế độ bảo hành rõ ràng. Công ty TNHH Kỹ Thuật GAAD với hơn 10 năm kinh nghiệm hoạt động trong lĩnh vực sản xuất và cung cấp phụ kiện inox sẽ là lựa chọn hoàn hảo cho các bạn.

Chúng tôi hiện đang cung cấp rất nhiều loại bầu giảm lệch tâm có kích thước đa dạng cho khách hàng lựa chọn. Sản phẩm của công ty chính hãng 100% có nguồn gốc xuất xứ rõ ràng. Giá cả cạnh tranh do được nhập trực tiếp từ nhà sản xuất không qua trung gian.

Đặc biệt, công ty còn có chính sách hỗ trợ chiết khấu cao cho những đơn hàng lớn. Với khách hàng thân thiết, GAAD cũng có nhiều chương trình ưu đãi hấp dẫn. Quý khách hàng muốn nhận báo giá chi tiết về sản phẩm. Xin vui lòng liên hệ với chúng tôi qua số hotline: 0966 899 579 để được tư vấn và hỗ trợ miễn phí nhé!

Kết luận

Bầu giảm lệch tâm của GAAD là giải pháp phù hợp cho các hệ thống cần chuyển đổi đường kính ống nhưng vẫn đảm bảo dòng chảy ổn định, hạn chế tụ khí và đọng cặn. Sản phẩm có đa dạng vật liệu, kích thước và tiêu chuẩn, đáp ứng nhu cầu sử dụng trong hệ thống máy bơm, cấp thoát nước, thực phẩm, hóa chất và dầu khí. Để lựa chọn đúng quy cách, khách hàng nên xác định rõ kích thước đường ống, môi chất, áp suất, nhiệt độ và tiêu chuẩn kỹ thuật trước khi đặt hàng.

Thông tin liên hệ:

CÔNG TY TNHH KỸ THUẬT GAAD

Địa chỉ: Tầng 5, Tòa Nhà TTM Building, Số 309 Bạch Đằng, Phường Gia Định, Thành phố Hồ Chí Minh, Việt Nam

Điện thoại: 0966.899.579

Email: kinhdoanh@inoxrp.vn

Website: inoxrp.vn
