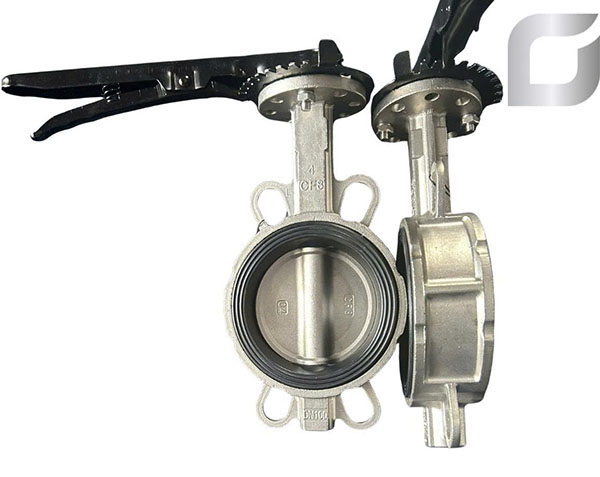

Van bướm inox

Van bướm inox là thiết bị đóng mở dòng chảy được nhiều nhà máy công nghiệp tin dùng nhờ khả năng chống ăn mòn và độ bền cao. CÔNG TY TNHH KỸ THUẬT GAAD chia sẻ cách nhận biết cấu tạo, nguyên lý hoạt động, các loại van bướm inox phổ biến, tiêu chí chọn theo vật liệu, kích thước, áp suất, môi trường sử dụng và kinh nghiệm chọn nhà cung cấp uy tín để hệ thống vận hành ổn định lâu dài.

Tổng quan và cấu tạo cơ bản van bướm inox

Van bướm inox là thiết bị điều khiển dòng chảy được sử dụng phổ biến trong hệ thống đường ống công nghiệp nhờ khả năng đóng mở nhanh và chống ăn mòn tốt. Để hiểu vì sao loại van này được ưa chuộng, người đọc cần nắm rõ cấu tạo cơ bản gồm thân, đĩa, trục, gioăng làm kín và bộ truyền động, cùng vai trò của từng bộ phận trong quá trình vận hành.

Khái niệm van bướm inox và vai trò trong hệ thống đường ống

Van bướm inox là van công nghiệp với thân và đĩa được chế tạo từ vật liệu inox 201, 304, 316 hoặc 316L. Nhờ đặc tính này, van có khả năng chống ăn mòn hóa học, chống oxy hóa và hạn chế ăn mòn điện hóa tốt hơn nhiều loại van thân gang thông thường.

Trong hệ thống đường ống, van bướm inox đóng vai trò đóng mở hoặc điều tiết lưu lượng cho các loại lưu chất khác nhau như nước sạch, hóa chất, nước biển, thực phẩm và hệ thống phòng cháy chữa cháy. Đặc điểm linh hoạt này giúp van bướm inox phù hợp với cả công trình dân dụng và công nghiệp quy mô lớn.

Cấu tạo thân, đĩa, trục và gioăng van bướm inox

Thân van bướm inox thường có dạng wafer, lug hoặc mặt bích, được chế tạo từ inox 201, 304 hoặc 316 tùy theo yêu cầu chịu áp lực làm việc của hệ thống. Kiểu thân này quyết định cách lắp đặt van vào giữa hai mặt bích đường ống hoặc kẹp cố định bằng bu lông xuyên qua thân.

Đĩa van bướm inox thường dùng inox 304 hoặc 316 để tăng khả năng chịu hóa chất, trong khi trục van thường ưu tiên inox 316 nhằm đảm bảo độ bền và chống ăn mòn ở mức cao nhất trong quá trình đĩa xoay liên tục.

Gioăng làm kín của van bướm inox có thể là EPDM, NBR, PTFE, Viton hoặc silicon, mỗi loại phù hợp với một dải nhiệt độ và tính chất hóa chất riêng. Bộ truyền động đi kèm gồm tay gạt, tay quay, điện hoặc khí nén sẽ quyết định cách vận hành van cũng như khả năng chịu nhiệt và hóa chất của toàn hệ thống.

Thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Van bướm inox
Chất liệu	Inox 304
Kích cỡ	DN50 – DN200
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc tối đa	-10°C đến 250°C

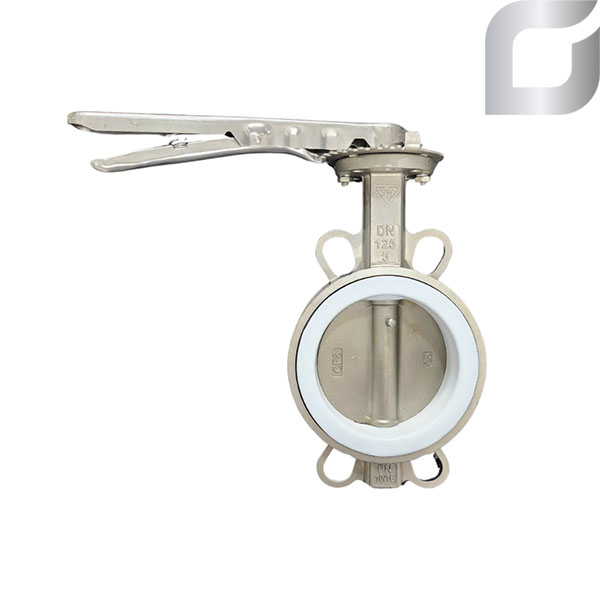

Cấu tạo của van bướm inox

Van bướm inox có cấu tạo bao gồm 5 bộ phận chính sau đây:

• Thân van được làm từ inox cao cấp với thiết kế dạng khung tròn và được đúc liền khối. Trên thân van đục các lỗ nhỏ để cố định van vơi đường ống bằng bu lông hay ốc vít.
• Đĩa van có hình cánh bướm được đúc nguyên khối bằng inox có độ cứng chắc cao. Đây là bộ phận chịu trách nhiệm đóng/mở van. Đĩa van không cố định hoàn toàn mà có thể xoay 1 góc 90 độ so với thân van.
• Trục van là bộ phận rất quan trọng nối giữa tay quay/bộ điều khiển với cánh van, cho phép truyền động lực để cánh van xoay.
• Bộ điều khiển nối với trục van để điều khiển đĩa van quay. Bộ điều khiển có thể chạy bằng tay gạt, tay quay hay bằng điện và khí nén.
• Gioăng của van được làm từ các chất liệu có tính đàn hồi cao như PTFE giúp đảm bảo độ kín khít giữa đĩa van và thân van, ngăn chặn lưu chất rò rỉ ra bên ngoài.

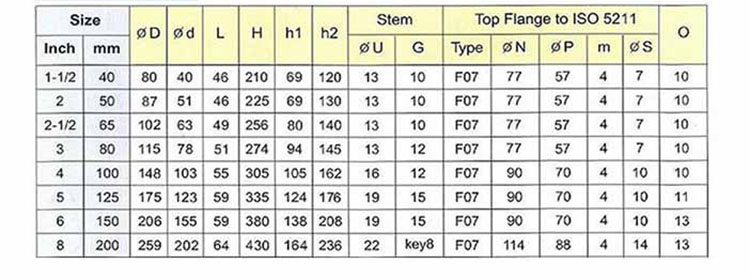

Bảng kích thước van bướm inox

Nguyên lý hoạt động của van bướm inox

Nguyên lý hoạt động của van bướm inox dựa trên chuyển động quay của đĩa quanh trục để thay đổi tiết diện dòng chảy. Hiểu rõ cơ chế này giúp người đọc lý giải được vì sao van bướm inox có ưu điểm về trọng lượng nhẹ, giá thành hợp lý so với các loại van khác cùng kích thước, đồng thời nhận diện những giới hạn cần lưu ý khi lựa chọn.

Nguyên lý đóng mở và điều tiết lưu lượng

Khi tay gạt, tay quay hoặc bộ điều khiển tác động làm quay trục, đĩa van bướm inox sẽ chuyển từ vị trí song song sang vuông góc với dòng chảy. Ba trạng thái tương ứng là mở hoàn toàn, đóng hoàn toàn và mở một phần để điều tiết lưu lượng theo nhu cầu vận hành.

Góc mở của đĩa van ảnh hưởng trực tiếp đến tổn thất áp suất và tốc độ dòng chảy qua van. Van bướm inox có thể dùng vừa để đóng mở dứt điểm vừa để điều tiết lưu lượng, tuy nhiên hiệu quả điều tiết tốt nhất thường nằm ở vùng góc mở trung gian, không nên vận hành lâu dài ở góc mở quá nhỏ vì dễ gây rung động.

Ưu điểm van bướm inox trong đường ống công nghiệp

Van bướm inox chống ăn mòn tốt nhờ vật liệu inox, đồng thời có trọng lượng nhẹ và chiều dày mỏng hơn so với van bi hoặc van cầu cùng kích thước. Đặc điểm này giúp tiết kiệm không gian lắp đặt và giảm tải trọng cho hệ thống giá đỡ đường ống.

Về chi phí, van bướm inox thường có giá thành thấp hơn các loại van điều khiển khác cùng kích thước, phù hợp với các dự án cần lắp đặt số lượng lớn trên nhiều tuyến ống. Van cũng hỗ trợ nhiều kiểu kết nối như wafer, lug, mặt bích theo tiêu chuẩn JIS, DIN, ANSI.

Bên cạnh đó, van bướm inox có thể vận hành bằng tay gạt, tay quay, điện hoặc khí nén, tạo ra giải pháp linh hoạt cho việc tự động hóa hệ thống. Nhờ vậy, van phù hợp với nhiều môi trường khác nhau, từ nước sạch dân dụng đến hóa chất và nước biển trong công nghiệp nặng.

Hạn chế và phạm vi sử dụng van bướm inox

Van bướm inox không nên dùng cho hơi nóng ở nhiệt độ rất cao nếu không được thiết kế chuyên biệt cho ứng dụng đó. Ở tốc độ dòng chảy cao, góc mở lớn của đĩa van cũng có thể gây rung động và tiếng ồn trong đường ống.

Nếu chọn sai vật liệu gioăng, van bướm inox dễ bị rò rỉ hoặc lão hóa nhanh khi tiếp xúc với môi trường hóa chất mạnh. Vì vậy, người thiết kế cần xác định đúng áp suất, nhiệt độ và tính chất lưu chất trước khi quyết định sử dụng van bướm inox cho một hạng mục cụ thể.

Các loại van bướm inox theo kiểu vận hành

Van bướm inox được chia thành nhiều loại theo kiểu vận hành, bao gồm tay gạt, tay quay, điều khiển điện, điều khiển khí nén và van vi sinh. Mỗi loại có đặc điểm cấu tạo, ưu nhược điểm và phạm vi ứng dụng riêng, giúp người mua chọn đúng giải pháp thay vì áp dụng một loại van cho toàn bộ hệ thống.

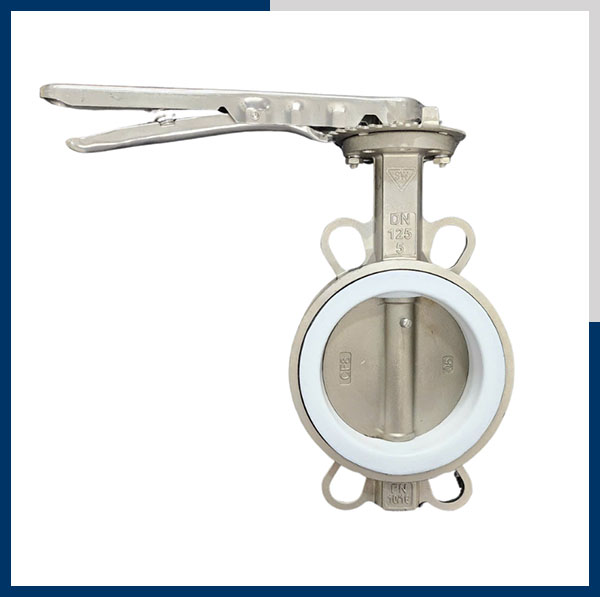

Van bướm inox tay gạt

Van bướm inox tay gạt là loại vận hành thủ công, thân và đĩa được chế tạo từ inox 304 hoặc 316, tay gạt có cơ cấu khóa tại nhiều vị trí để cố định góc mở. Loại van này thường phù hợp với kích thước từ DN40 đến DN200, được dùng nhiều trong hệ thống nước sạch, phòng cháy chữa cháy và một số hệ thống hóa chất không yêu cầu điều khiển từ xa.

Ưu điểm nổi bật của van bướm inox tay gạt là thao tác nhanh, gọn và giá thành thấp nhất trong các kiểu vận hành. Tuy nhiên, với kích thước lớn hoặc áp suất cao, lực thao tác sẽ tăng lên đáng kể, khó điều chỉnh chính xác và không dễ tích hợp vào hệ thống tự động.

Van bướm inox tay quay

Van bướm inox tay quay sử dụng vô lăng kết hợp hộp số để giảm lực thao tác cho người vận hành. Cơ cấu này cho phép điều chỉnh góc mở chính xác hơn, phù hợp với kích thước lớn, áp suất cao hoặc những vị trí lắp đặt khó tiếp cận trực tiếp.

Ưu điểm của loại van này là độ an toàn và độ chính xác cao khi thao tác. Ngược lại, van bướm inox tay quay có kích thước tổng thể lớn hơn, giá thành cao hơn tay gạt, đòi hỏi không gian lắp đặt rộng hơn và cần bảo trì định kỳ cho hộp số.

Van bướm inox điều khiển điện

Van bướm inox điều khiển điện gồm thân van inox 304 hoặc 316 kết hợp bộ truyền động điện, nhận tín hiệu đóng mở hoặc tuyến tính từ PLC. Nhờ vậy, van có thể điều khiển từ xa, giám sát trạng thái và tích hợp trực tiếp vào hệ thống tự động của nhà máy.

Ưu điểm của van bướm inox điều khiển điện là giá thành thường thấp hơn van bi hoặc van cầu điều khiển điện cùng chức năng, phù hợp với nhiều nhà máy có ngân sách đầu tư vừa phải. Nhược điểm cần lưu ý là van yêu cầu nguồn điện ổn định, thời gian đóng mở chậm hơn khí nén và không phù hợp cho môi trường dễ cháy nổ nếu không có chứng chỉ chống nổ tương ứng.

Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén sử dụng bộ truyền động khí nén để mở hoặc đóng van dựa trên áp lực khí. Cơ chế này giúp van phản hồi nhanh, thích hợp cho hệ thống cần đóng mở nhiều lần liên tục hoặc môi trường dễ cháy nổ, nơi ưu tiên dùng khí nén thay vì điện.

Ưu điểm của loại van này là độ an toàn cao, tốc độ phản hồi nhanh và khả năng tích hợp thêm van điện từ để điều khiển chính xác hơn. Tuy nhiên, hệ thống cần có sẵn nguồn khí nén và chi phí đầu tư ban đầu cho van bướm inox điều khiển khí nén thường cao hơn so với van vận hành bằng tay.

Van bướm inox vi sinh

Van bướm inox vi sinh có bề mặt đánh bóng gương với độ nhám rất thấp, thiết kế không tạo điểm chết để tránh tồn đọng cặn bẩn. Loại van này thường sử dụng inox 304L hoặc 316L kết hợp gioăng EPDM hoặc silicon, đáp ứng yêu cầu vệ sinh nghiêm ngặt trong ngành thực phẩm, đồ uống và dược phẩm.

Kiểu kết nối của van bướm inox vi sinh thường là clamp, hàn hoặc rắc co, còn bộ điều khiển có thể là tay gạt, điện hoặc khí nén tùy theo yêu cầu vệ sinh và tiệt trùng của hệ thống. Với nhóm sản phẩm này, người mua cần yêu cầu nhà cung cấp có chứng chỉ CO, CQ và khắc laser thông tin sản phẩm để phục vụ truy xuất nguồn gốc khi cần kiểm định.

Tiêu chí lựa chọn van bướm inox

Việc chọn đúng van bướm inox cần dựa trên nhiều tiêu chí kỹ thuật cốt lõi, gồm vật liệu inox, kích thước danh nghĩa DN, tiêu chuẩn kết nối, áp suất và nhiệt độ làm việc của hệ thống. Nắm rõ các tiêu chí này giúp người mua tránh tình trạng chọn van không tương thích, dẫn đến quá tải hoặc ăn mòn nhanh trong quá trình sử dụng.

Lựa chọn vật liệu inox SUS 304, SUS 316, 316L

Inox 304 phù hợp với nước sạch, thực phẩm và những môi trường không quá khắc nghiệt về hóa chất. Đây là lựa chọn phổ biến cho các hệ thống dân dụng và một số dây chuyền sản xuất có yêu cầu ăn mòn ở mức trung bình.

Inox 316 có thêm thành phần molybdenum, giúp khả năng chịu ăn mòn tốt hơn inox 304, thường được dùng cho nước biển và môi trường có axit nhẹ. Trong khi đó, inox 316L có hàm lượng carbon thấp hơn, thích hợp cho môi trường cần hàn nhiều và các quy trình CIP, SIP ở nhiệt độ cao trong ngành dược phẩm, mỹ phẩm.

Để tránh sai lầm khi lựa chọn, người mua nên ưu tiên van bướm inox 316 trở lên nếu hệ thống tiếp xúc với hóa chất mạnh hoặc nước biển trong thời gian dài. Việc dùng inox 304 cho môi trường này dễ khiến van xuống cấp nhanh hơn dự kiến.

Chọn kích thước DN và kiểu kết nối

Kích thước danh nghĩa DN của van bướm inox cần được xác định dựa trên đường kính ống hiện hữu của hệ thống, đồng thời chú ý sai lệch giữa các tiêu chuẩn khác nhau khi quy đổi. Sai số nhỏ trong bước này có thể khiến van không lắp khớp với mặt bích đường ống.

Kiểu kết nối wafer có ưu điểm nhỏ gọn và giá thành rẻ hơn, phù hợp với hệ thống áp suất trung bình. Kiểu lug cho phép tháo riêng từng bên ống mà không ảnh hưởng đến phần còn lại, còn kiểu mặt bích thường chắc chắn hơn và chịu được áp suất cao. Việc chọn kiểu kết nối nào phụ thuộc vào áp suất vận hành, vị trí lắp đặt và yêu cầu bảo trì sau này.

Tiêu chí về áp suất và nhiệt độ làm việc

Trước khi chọn van bướm inox, người mua cần kiểm tra áp suất và nhiệt độ tối đa của hệ thống, sau đó đối chiếu với thông số PN hoặc Class cùng dải nhiệt độ cho phép của van. Việc chọn van có giới hạn thấp hơn hệ thống thực tế là nguyên nhân phổ biến dẫn đến rò rỉ hoặc hư hỏng sớm.

Vật liệu gioăng cũng liên quan chặt chẽ đến nhiệt độ vận hành của van bướm inox. Gioăng EPDM phù hợp với nhiệt độ trung bình, PTFE chịu được hóa chất và nhiệt độ cao hơn, còn silicon thường được dùng cho môi trường thực phẩm. Từ đó, người mua cần chọn tổ hợp vật liệu thân, đĩa và gioăng phù hợp với điều kiện thực tế của hệ thống.

Tiêu chí lựa chọn theo môi trường sử dụng

Ngoài các tiêu chí kỹ thuật cơ bản, môi trường sử dụng thực tế như nước sạch, nước thải, hóa chất, nước biển, thực phẩm hay dược phẩm cũng ảnh hưởng trực tiếp đến việc chọn van bướm inox phù hợp. Mỗi môi trường đòi hỏi tổ hợp vật liệu, kiểu kết nối và bộ truyền động khác nhau, tránh tình trạng van đúng chất liệu inox nhưng gioăng hoặc chế độ điều khiển lại không đáp ứng được yêu cầu vận hành thực tế.

Lựa chọn cho nước sạch, nước thải, phòng cháy chữa cháy

Với hệ thống nước sạch, người thiết kế có thể dùng van bướm thân gang kết hợp đĩa inox hoặc van bướm toàn thân inox tùy theo yêu cầu chống ăn mòn và ngân sách của công trình. Với nước thải, cần chú ý đến chất rắn lơ lửng trong lưu chất và tránh lắp van bướm inox ở những vị trí dễ bám cặn lâu ngày.

Trong hệ thống phòng cháy chữa cháy, van bướm inox hoặc van bướm gang đều có thể sử dụng, nhưng phải đảm bảo tiêu chuẩn áp suất và độ tin cậy khi cần kích hoạt khẩn cấp. Việc chọn van bướm inox cho các hệ thống này cần cân nhắc giữa chi phí đầu tư và độ bền lâu dài của thiết bị.

Lựa chọn cho hóa chất, nước biển, công nghiệp nặng

Với môi trường hóa chất và nước biển, nên ưu tiên van bướm inox có thân và đĩa bằng inox 316 hoặc 316L, kết hợp gioăng PTFE hoặc Viton để tránh tình trạng vật liệu bị ăn mòn hoặc trương nở khi tiếp xúc lâu dài với hóa chất.

Trong công nghiệp nặng, hệ thống thường có áp suất cao, nhiệt độ lớn và tốc độ dòng chảy nhanh, vì vậy có thể cần chọn van bướm lệch tâm hoặc kiểu mặt bích để tăng độ kín và độ bền. Người thiết kế nên tránh dùng inox 304 kết hợp gioăng EPDM cho hóa chất mạnh hoặc nước biển sử dụng trong thời gian dài, vì tổ hợp này dễ xuống cấp nhanh hơn mong đợi.

Lựa chọn cho thực phẩm, đồ uống, dược phẩm

Ngành thực phẩm, đồ uống và dược phẩm đòi hỏi yêu cầu vệ sinh khắt khe, do đó van bướm inox dùng trong lĩnh vực này nên chọn vật liệu inox 304L hoặc 316L, có bề mặt bóng gương và thiết kế không tạo điểm chết để dễ vệ sinh. Gioăng silicon hoặc EPDM phù hợp cần được lựa chọn dựa trên khả năng chịu quy trình CIP, SIP liên tục của dây chuyền sản xuất.

Trong các dây chuyền này, van bướm inox vi sinh với kết nối clamp, hàn hoặc rắc co thường được khuyến nghị tùy theo thiết kế đường ống thực tế. Với nhóm ứng dụng đặc thù này, van bướm inox không chỉ giải quyết vấn đề chống ăn mòn mà còn đảm bảo an toàn vệ sinh cho toàn bộ dây chuyền.

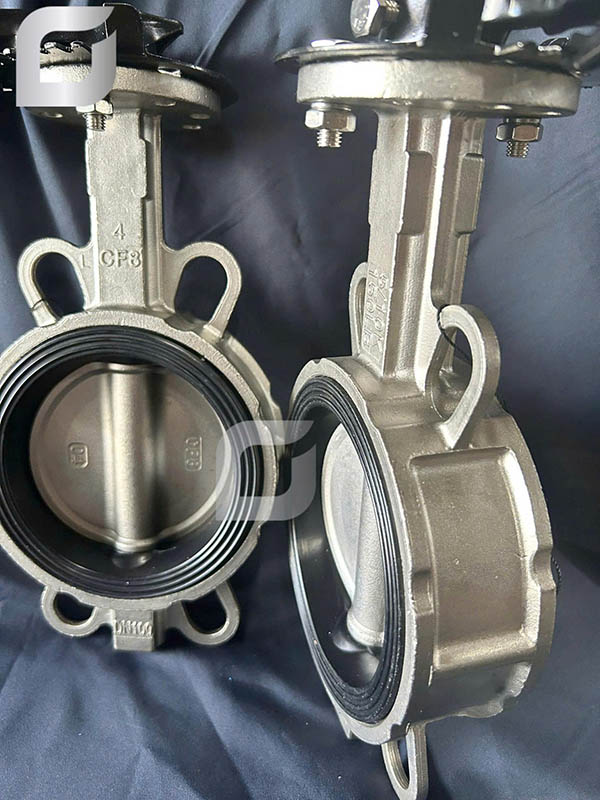

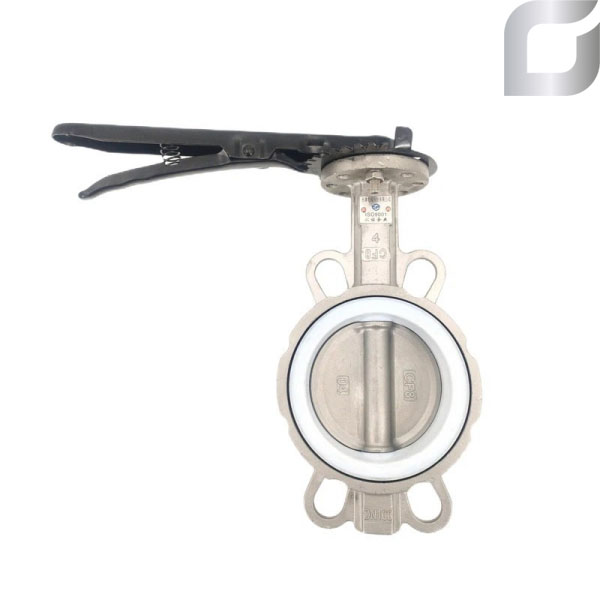

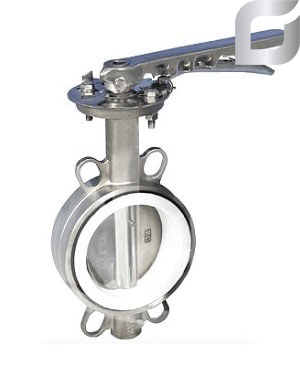

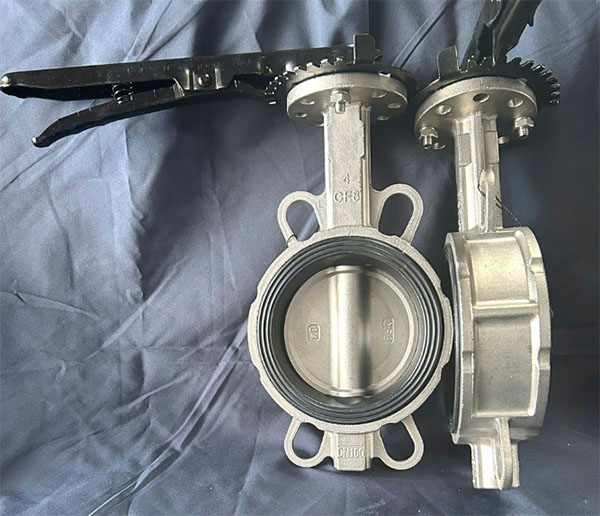

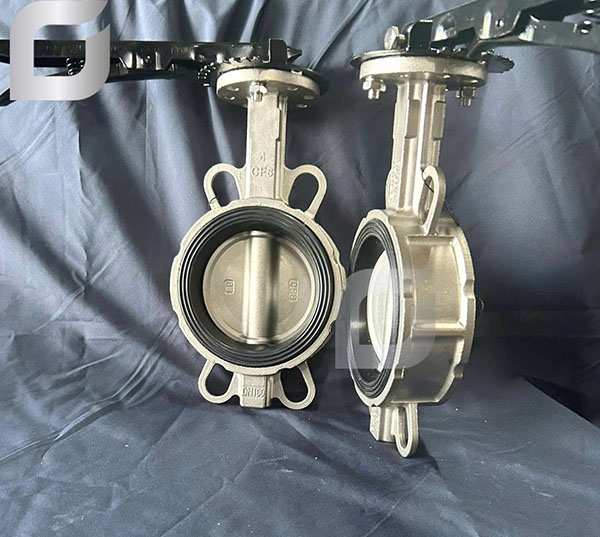

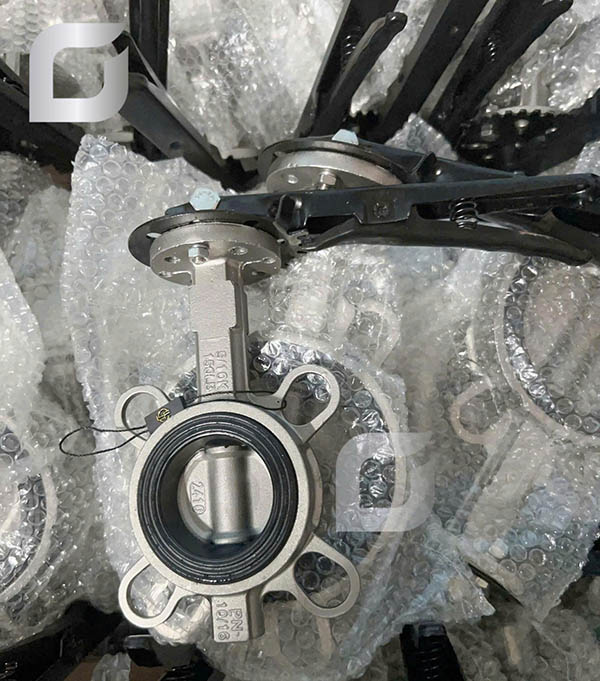

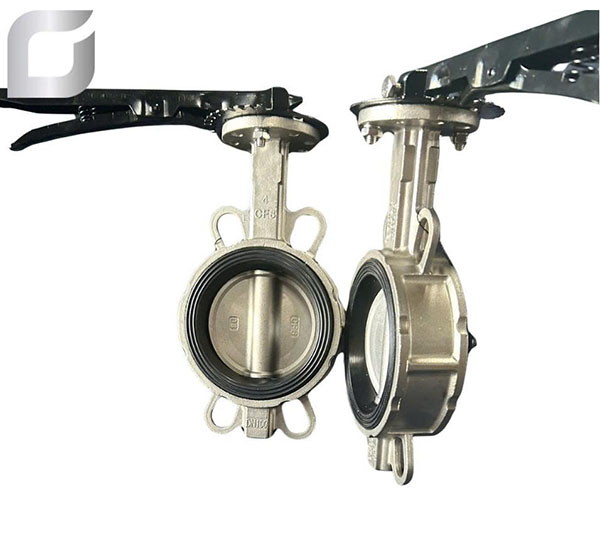

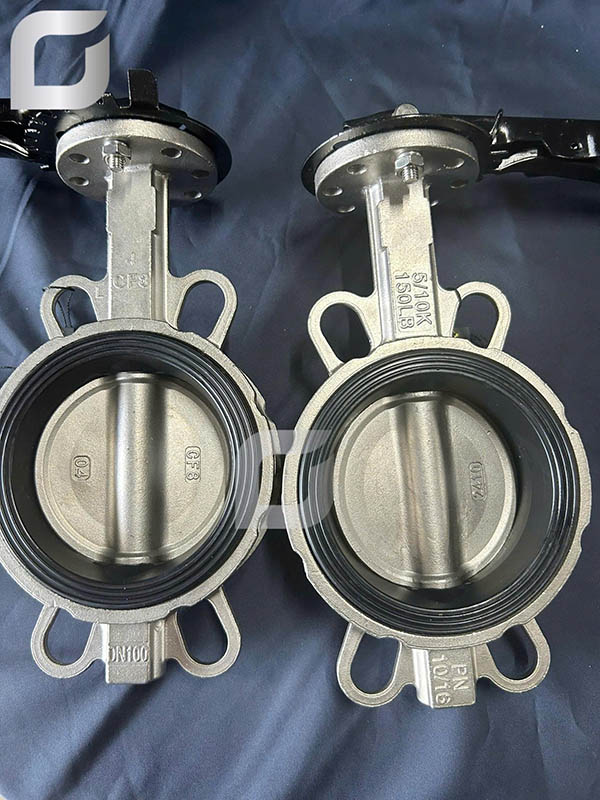

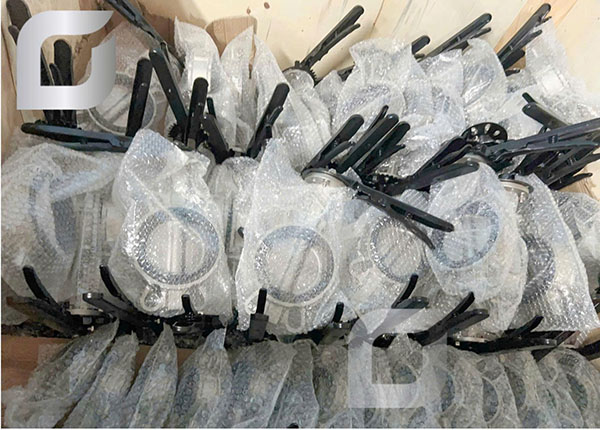

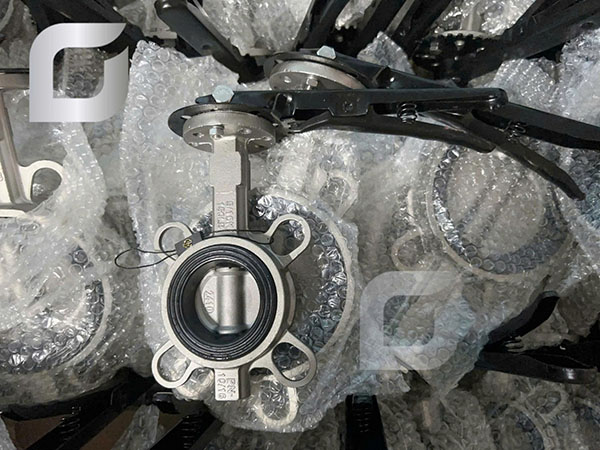

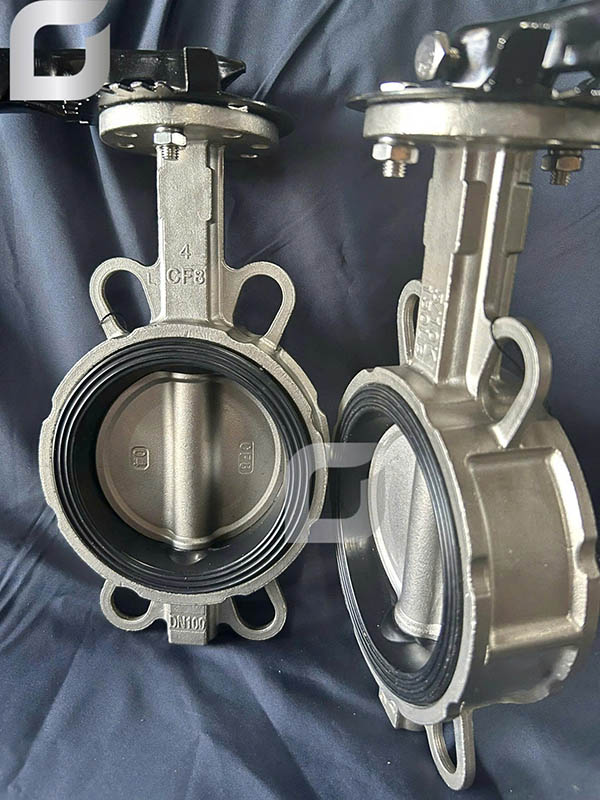

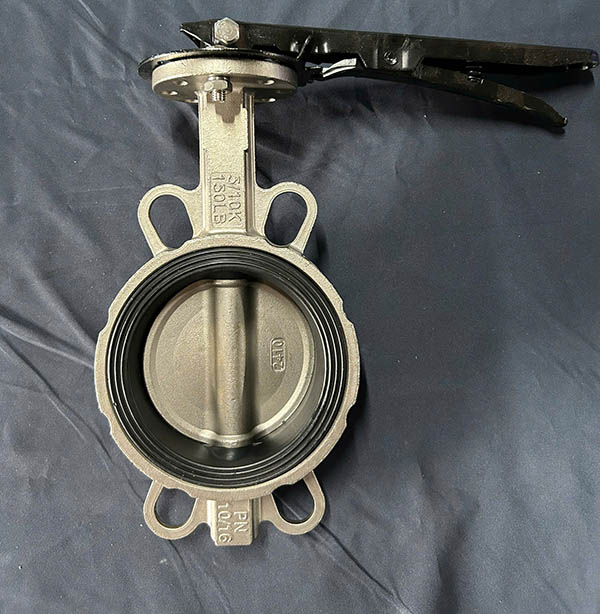

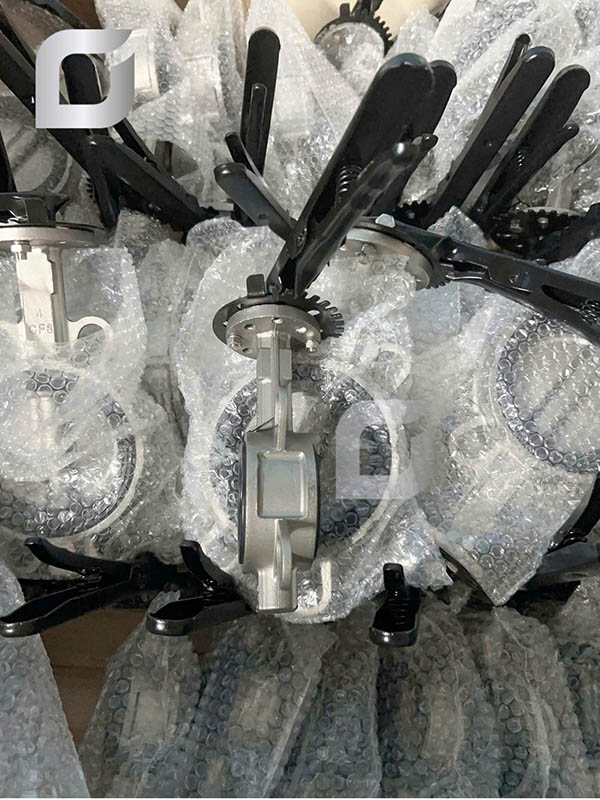

Một số hình ảnh về van bướm inox tại GAAD

Kinh nghiệm lựa chọn nhà cung cấp van bướm inox uy tín

Ngoài yếu tố kỹ thuật, việc chọn đúng nhà cung cấp van bướm inox cũng quan trọng không kém, giúp đảm bảo sản phẩm chính hãng, đầy đủ chứng chỉ chất lượng và giá thành hợp lý. Người mua cần biết cách đánh giá thương hiệu, xuất xứ, chứng chỉ CO, CQ, chính sách bảo hành và dịch vụ tư vấn kỹ thuật để tránh mua hàng trôi nổi, không rõ nguồn gốc và dễ hư hỏng sớm.

Kiểm tra chứng chỉ CO, CQ và hồ sơ kỹ thuật

Khi mua van bướm inox, người mua nên yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ xuất xứ CO, chứng chỉ chất lượng CQ, catalogue kỹ thuật và báo cáo thử nghiệm áp suất, rò rỉ của sản phẩm.

Bộ chứng chỉ này giúp đảm bảo van bướm inox đúng xuất xứ và đúng thông số kỹ thuật đã công bố, điều đặc biệt quan trọng trong các dự án lớn. Nhờ có hồ sơ đầy đủ, nhà đầu tư và nhà thầu có thể yên tâm hơn về chất lượng cũng như dễ dàng hoàn tất thủ tục nghiệm thu công trình.

Đánh giá thương hiệu, xuất xứ và độ uy tín

Người mua nên xem xét thương hiệu sản xuất, kinh nghiệm của nhà phân phối và các chứng nhận tiêu chuẩn quốc tế đi kèm với sản phẩm van bướm inox. Những nhà cung cấp có thâm niên phục vụ nhiều khách hàng doanh nghiệp thường có khả năng tư vấn kỹ thuật tốt hơn.

Trong các công trình lớn, thương hiệu van bướm inox thường được chỉ định sẵn trong hồ sơ thiết kế. Với công trình quy mô nhỏ hơn, người mua có thể cân bằng giữa chất lượng và chi phí, nhưng vẫn nên tránh chọn sản phẩm không nhãn mác, không đầy đủ chứng từ đi kèm.

So sánh giá, chính sách bảo hành và hỗ trợ kỹ thuật

Giá van bướm inox phụ thuộc vào nhiều yếu tố như kích thước DN, vật liệu inox, kiểu điều khiển và tiêu chuẩn kết nối. Thông thường, van bướm inox tay gạt có mức giá thấp hơn, trong khi van tay quay, điều khiển điện và điều khiển khí nén sẽ có giá cao hơn tương ứng với mức độ tự động hóa. Người mua nên so sánh giá giữa các nhà cung cấp nhưng luôn đặt chất lượng lên hàng đầu.

Bên cạnh giá bán, chính sách bảo hành, khả năng cung cấp hàng sẵn kho và dịch vụ hỗ trợ kỹ thuật cũng là tiêu chí quan trọng không kém. Các đơn vị phân phối chuyên nghiệp về vật tư đường ống inox như CÔNG TY TNHH KỸ THUẬT GAAD thường duy trì tồn kho đa dạng và có đội ngũ tư vấn kỹ thuật để hỗ trợ khách hàng chọn đúng loại van bướm inox cho từng dự án cụ thể.

Kết luận

Bài viết đã hệ thống hóa toàn diện về van bướm inox, từ khái niệm, cấu tạo, nguyên lý hoạt động, ưu điểm đến các loại van theo kiểu vận hành và tiêu chí lựa chọn theo vật liệu, kích thước, tiêu chuẩn kết nối, áp suất, nhiệt độ và môi trường sử dụng. Tuân thủ các tiêu chí và lưu ý được nêu trong bài không chỉ giúp hạn chế sự cố mà còn đảm bảo hệ thống đáp ứng yêu cầu kỹ thuật, vệ sinh và an toàn, từ đó tối ưu hiệu quả vận hành và kéo dài tuổi thọ của van bướm inox trong suốt quá trình sử dụng.
